买完原子芯片才发现，这些配套环节才是关键

买原子芯片前先想清楚：你要的到底是前沿研究工具，还是能快速落地的解决方案？实验室里那些没写在参数表里的坑，往往藏在配套环节里。

一、为什么原子芯片采购不能只看核心参数？

原子芯片的核心价值在于操控单个原子或量子态，但实现这一目标需要突破三大门槛：极低温环境、超高真空和精密磁场控制。很多团队采购时盯着量子处理器的比特数或原子钟芯片的稳定度，却忽略了这些参数背后的支撑条件。比如：

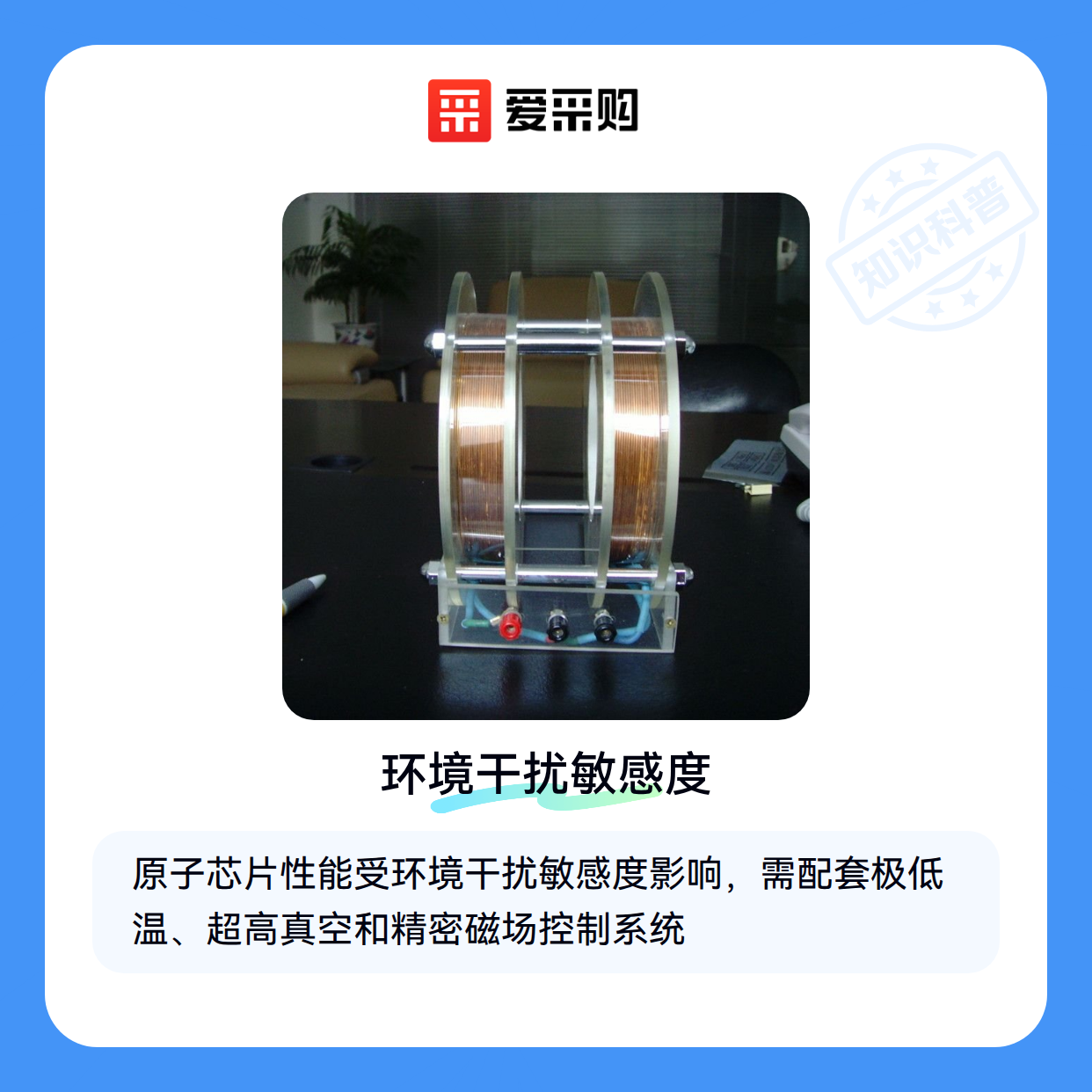

• 环境干扰敏感度：原子芯片工作时对外界电磁场、温度波动甚至地面振动的敏感度远超传统半导体
• 系统耦合性：芯片性能高度依赖配套的激光、真空和磁场系统，单独测试的标称参数可能和实际表现差异巨大
• 调试窗口期短：从开机到稳定工作往往需要数小时预热，而关键实验可能只有几分钟的最佳观测时段

实验室的真理：参数表只告诉你它能做什么，而配套系统决定它实际能做成什么 🔍

二、实验室环境对原子芯片的三大隐形要求

真正制约原子芯片发挥的往往是那些"看不见"的条件。以最常见的半导体量子芯片为例，这三个隐性成本最容易超预算：

1. 振动隔离：纳米级原子定位需要亚微米级防震台，普通光学平台根本达不到要求
2. 磁屏蔽：地球磁场强度的万分之一波动就足以干扰量子态，必须配置主动补偿系统
3. 热稳定性：激光器温度漂移0.1℃可能导致频率偏移上百MHz，需要多级温控

这类芯片的实际工作表现，往往取决于实验室能否搭建起"芯片+环境"的完整闭环。有些团队花大价钱升级芯片，最后发现瓶颈其实在二十年前建的老旧通风系统上。

调试原子芯片就像指挥交响乐——每个乐器的音准都到位了，才能听到完美和声 🎻

三、当原子芯片缺货时，哪些替代方案能应急？

遇到原子芯片交付延期时，可以考虑这些过渡方案：

• 光学晶格芯片：用激光形成的"人工晶格"囚禁原子群，适合不需要单原子分辨率的量子模拟实验
• 量子通信芯片：基于光子或固态量子点的方案，在室温下就能开展部分量子信息实验
• 混合架构：用传统半导体芯片处理经典信号，只把量子态操作交给专用模块

这些方案虽然不能完全替代原子芯片的精度，但能保持研究连续性。有个取巧的做法：先用替代方案验证实验原理，等定制芯片到位后再做精确测量。

好的应急方案不是将就，而是给研究进度上个保险 ⏳

四、没有这些配套系统，原子芯片只能发挥30%性能

采购原子芯片只是开始，这些配套设备才是持续投入的大头：

• 磁场控制系统：三维亥姆霍兹线圈是基础配置，高端实验需要闭环实时补偿
• 激光冷却系统：原子芯片的工作温度往往接近绝对零度，压缩机制冷是标配
• 真空腔体：维持10^-9毫巴以下的超高真空，才能避免原子被气体分子碰撞干扰

很多实验室的教训是：芯片预算占了80%，结果配套没跟上，最后整体性能还不如用成熟商用方案。建议按"芯片:配套=3:7"的比例规划投入。

配套系统的选择原则：宁可参数冗余，不要刚好够用 ⚖️

五、调试原子芯片时，90%的实验室会忽略这个环节

最容易被轻视的是光电探测器的校准环节。原子芯片的信号往往极其微弱（单光子级别），而探测器效率会随使用时间衰减。我们见过太多案例：

• 探测器老化导致信号强度误判，误以为芯片性能下降
• 未做暗计数校准，把电子噪声当作有效信号
• 不同波段探测效率差异大，跨实验数据无法直接对比

建议建立探测器性能档案，每次关键实验前做三点校准：暗计数率、线性响应区间、波长灵敏度。用标准光源验证比看厂家标称值更可靠。

调试原子芯片就像给手表对时——校准工具本身必须先校准 ⌚

原子芯片的价值在于打开微观世界的大门，但钥匙孔可能比想象中更小。如果预算有限，优先保证原子源纯度和环境控制系统，这比追求芯片的极限参数更实际。成熟的实验室会告诉你：买芯片是技术，用芯片是艺术。
