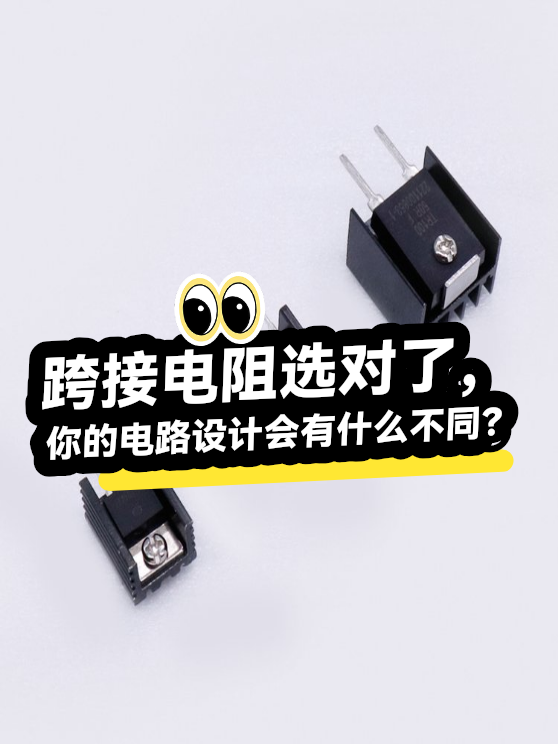

跨接电阻选对了，你的电路设计会有什么不同？

当你的电路设计遇到信号干扰或功率分配不均时，是否考虑过问题可能出在那个看似不起眼的跨接电阻上？选对跨接电阻，往往能解决那些用常规手段难以排查的隐性故障。

一、为什么普通电阻不能替代跨接电阻？

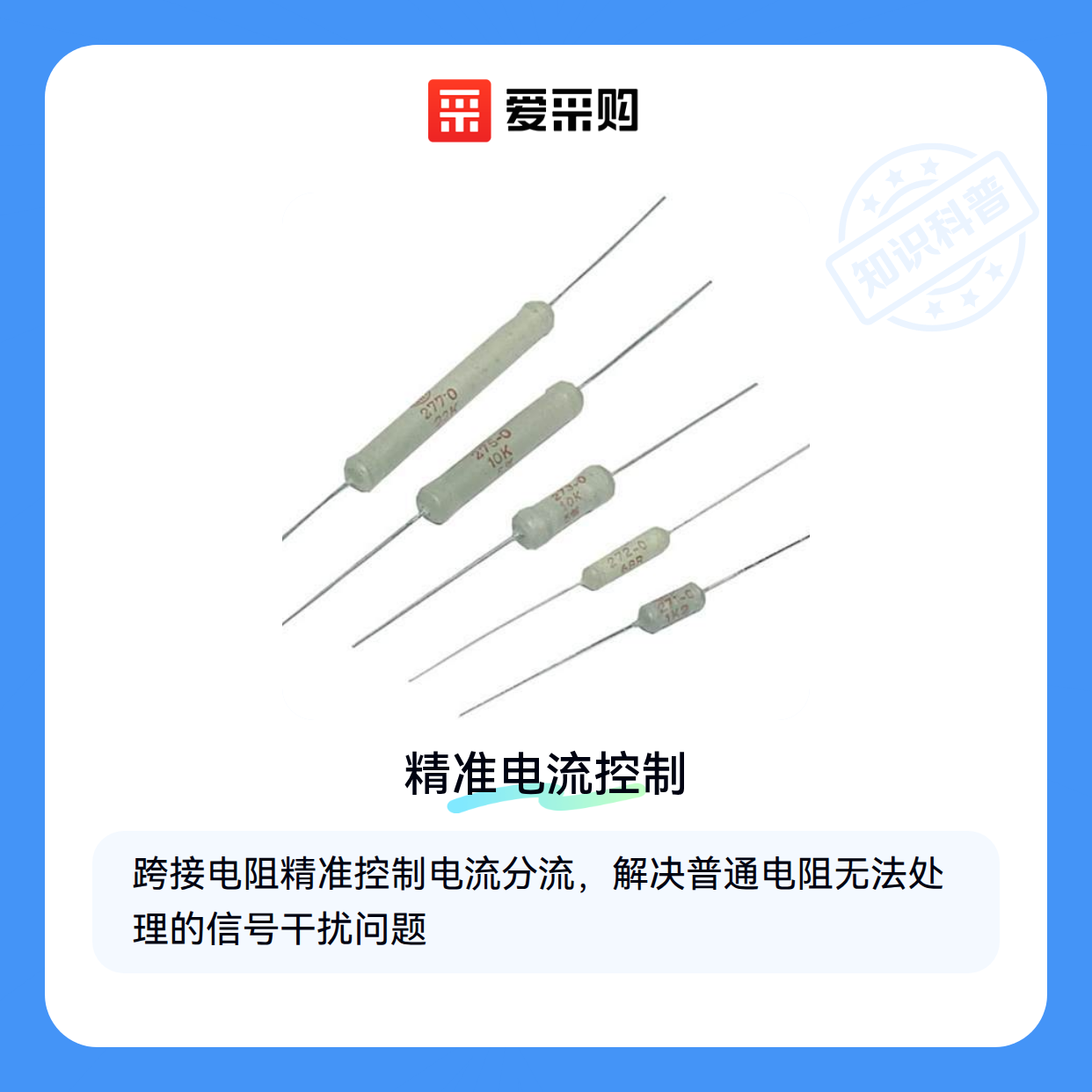

跨接电阻的核心功能是精确控制电流分流路径，这与普通电阻单纯限制电流的特性有本质区别：

• 结构上采用低感抗设计，避免高频场景下的寄生振荡
• 接触端子的材料选择直接影响长期稳定性
• 散热路径需要匹配分流导致的非均匀发热

在电源管理电路中误用普通电阻替代跨接电阻，可能导致：

• 动态负载响应延迟
• 并联支路电流分配失衡
• 高频噪声被放大传导

判断是否需要专用跨接电阻的关键，是看电路是否要求各并联支路保持精确的电流比例关系——这是普通电阻无法保证的。

二、工作频率如何改变跨接电阻的选择逻辑？

高频电路（如射频模块）与低频电路（如电源滤波）对跨接电阻的需求差异显著：

高频场景更关注：

• 寄生电容引起的相位偏移
• 趋肤效应导致的等效阻值变化
• 介质损耗带来的温升非线性

低频场景则优先考虑：

• 长期通电的功率耐受性
• 温度系数对测量精度的影响
• 机械应力导致的阻值漂移

这种物理特性的分化意味着，标称参数相同的跨接电阻在实际应用中可能表现出完全不同的性能轨迹。

三、高频与高压场景下，跨接电阻如何匹配关键参数？

当工作频率超过一定范围时，跨接电阻的寄生电感和电容会成为影响信号完整性的关键因素。此时应优先选择低寄生参数的专用高频跨接电阻，其内部结构通常采用扁平化设计以减少环路面积。

对于高压应用场景，电阻体的耐压等级和绝缘性能则上升为首要考量。这类电阻往往需要特殊封装工艺，并搭配高压铜编织带等附件确保安全间距。

功率耗散能力的匹配需要同时考虑瞬时峰值和持续负荷：

• 脉冲功率场景（如避雷器保护回路）需关注电阻的瞬时耐冲击特性
• 连续工作场景（如变频器制动单元）则要计算稳态温升是否在允许范围内

精度选择同样存在场景差异：仪器仪表跨接线通常需要更高精度，而变电站接地回路对精度的容忍度相对较高。

实际选型中常被忽视的是参数间的相互制约关系。例如追求更高精度可能牺牲功率密度，而增强散热设计又可能增加寄生参数。建议先用电阻网络模拟关键参数组合，再通过避雷器电阻测试仪进行实际工况验证。

四、为什么选对跨接电阻后，还需要配套测试设备？

即使选定了符合频率和功率要求的跨接电阻，实际应用中仍可能面临参数漂移或安装误差的问题。这时，电阻测试仪和可调电阻负载箱就成为验证性能的关键工具：前者用于初始参数校准，后者可模拟实际工作负载进行老化测试。

尤其在高频电路中，寄生参数会导致实测值与标称值出现明显差异，普通万用表难以捕捉这种动态变化。专业的低电阻测试夹配合绝缘电阻测试仪，能有效降低接触电阻对测量结果的影响。

对于大功率应用场景，还需考虑散热配套方案：

• 电阻安装支架应选择耐高温材质，避免长期热变形影响接触可靠性
• 工业导热硅脂能改善功率器件与散热片的接触热阻
• 制动电阻箱需预留足够的通风空间，防止热量积聚

这些配套投入看似增加成本，实则能避免因测量误差或散热不良导致的电路故障。当转入具体安装环节时，测试数据将成为布局决策的重要依据。

五、跨接电阻安装中容易被忽视的物理约束

PCB布局阶段常犯的错误是仅按电气参数选择电阻，却忽略物理安装限制。例如超过一定功率等级的跨接电阻会产生明显热量，需要遵循以下原则：

1. 避免将多个大功率电阻集中布置在密闭区域
2. 高温敏感元件应远离电阻散热路径
3. 采用电阻测试夹固定时需确保压力均匀，防止接触面氧化

柔性电流钳表在此阶段很有价值——它能在不拆线的情况下监测工作电流，帮助验证实际功耗是否超出设计预期。对于需要频繁更换的测试场景，防静电手套和端子压接钳也是维护效率的关键。

记住：良好的散热设计能使电阻寿命显著延长，而糟糕的安装方式可能让再精确的参数选择都失去意义。接下来需要将这些分散的要点整合成系统选型逻辑。

跨接电阻的选型本质是建立场景参数与物理实现的闭环：先通过频率特性锁定基础型号，再用功率耗散验证散热方案，最终借助测试设备确保参数落地。这种系统化思维比孤立追求某个‘完美参数’更能保障电路设计的可靠性。
