三点接地成套装置选错了？OPGW系统接地的这些坑要避开

选错OPGW三点接地成套装置可能导致通信中断甚至设备损坏，本文将帮你理清关键选型逻辑，避开常见配置误区。

一、为什么三点接地对OPGW系统特别重要？

OPGW光缆同时承载电力传输和通信功能，其金属外层需要可靠接地以释放雷击或短路电流。三点接地通过形成电位均衡环，能有效避免单点接地失效导致的整体系统风险。

但接地点数并非越多越好：

• 两点接地可能形成电流环路干扰通信信号
• 四点及以上接地会增加施工复杂度且边际效益递减
• 三点方案在可靠性与经济性间取得最佳平衡

实际效果取决于接地点的拓扑分布和阻抗匹配，需要结合杆塔位置进行系统设计。

二、如何判断三点接地装置是否匹配你的线路需求？

不同电压等级的OPGW线路对接地装置有本质差异：

• 低压线路侧重工频短路电流分流能力
• 高压线路需同时考虑雷击暂态电流和工频续流
• 超高压系统还要控制接地引线感抗对波过程的影响

表面参数达标的产品在实际运行中可能出现防护不足，往往是因为忽略了：

• 接地极与土壤的接触电阻随季节变化
• 多接地点之间的阻抗平衡度
• 故障电流在三个支路的不均匀分配

建议通过系统仿真验证接地装置在暂态和稳态工况下的实际表现，而非简单对照参数表。

三、三点接地并非万能方案：如何根据环境特征匹配接地方案？

选择OPGW三点接地成套装置时，需警惕‘接地点数越多越安全’的惯性思维。实际应用中，接地方式的有效性与雷暴频率、土壤电阻率等环境因素直接相关：

• 高雷暴区域：三点接地能更好分流雷电流，但需配合低电阻率接地极
• 中等电阻率土壤（200-500Ω·m）：两点接地可能更经济，三点接地反而因电位差增大导致二次放电风险
• 干燥高阻地区：单点接地配合绝缘监测装置往往更可靠

对于电压等级较高的输电线路，三点接地的通流能力优势更明显。但要注意铝绞线截面积与短路电流的匹配——部分标称‘95mm²’的OPGW接地装置实际通流能力可能不足，这时选择带防晕环设计的JDX-95系列更稳妥。

配套金具的兼容性常被忽视。例如风电项目用的OPGW接地装置需考虑塔身振动特性，预绞丝结构比传统并沟线夹更可靠；而铁路场景则要匹配全铜接地装置的特殊防腐要求。

最终决策应形成系统化检查清单：先评估环境风险等级，再核对装置通流参数与线路短路容量的匹配度，最后验证金具与OPGW终端盒的机械电气兼容性。这比单纯增加接地点数更能提升整体可靠性。

四、主设备到位后，这些配套金具的兼容性你检查了吗？

三点接地成套装置安装后，常因忽略OPGW终端盒与引下线夹的机械配合问题导致二次施工。金属型引下线夹需同时满足光缆固定和电气导通要求，若与接地线夹的接触面积不足，可能引发局部过热。

关键配套包括三类：

• 固定类：铁塔固定夹具需匹配OPGW外径，避免光缆在风力摆动中磨损
• 导通类：接地线夹的导电材料应与引下线一致，防止电化学腐蚀
• 防护类：OPGW帽式接头盒的密封等级需高于当地最大降雨强度

施工前建议用扭矩扳手测试夹具紧固力，同时准备防静电手套处理光缆熔接点。熔接机的加热槽宽度需适配OPGW铠装层厚度，例如某些全自动光纤熔接机可兼容不同直径的金属加强芯。

忽略配套兼容性可能导致接地电阻超标20%以上，这类问题往往在防雷检测时才会暴露。

五、接地引线弧度不对？这些安装细节最易被忽视

三点接地的防护效果很大程度上取决于施工质量。接地引线建议保持自然弧度，弯曲半径过小会增大阻抗，过大会在风力作用下与塔身碰撞磨损。

连接点防腐处理需分三步：先打磨接触面氧化层，再涂抹导电膏，最后用绝缘胶带包裹时保留散热间隙。雨季施工要特别注意OPGW铝合金终端盒的排水孔朝向。

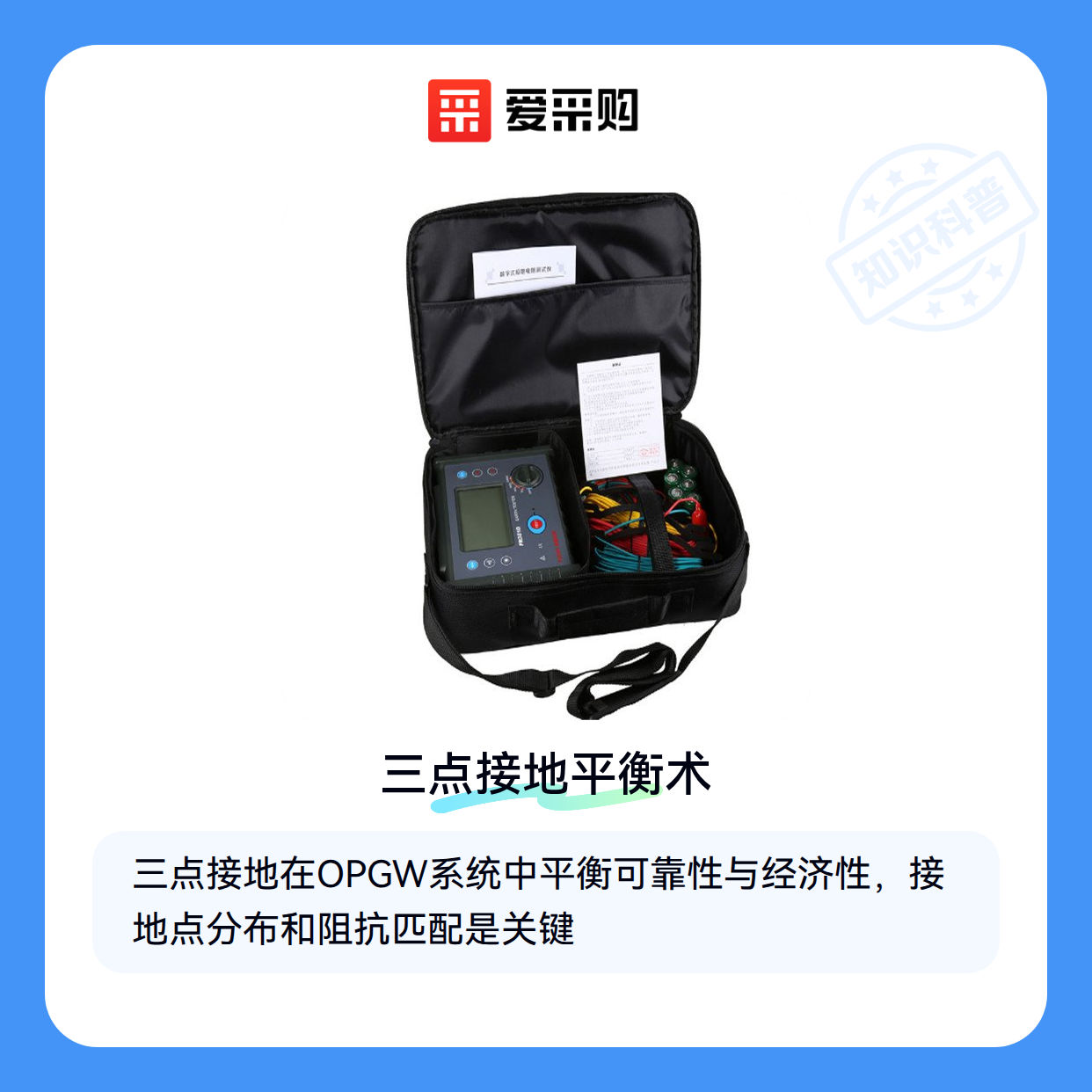

验收时除了常规接地电阻测试，还应用钳形接地电阻测试仪检查各分段导通性。雷暴多发区建议加装放电计数器检测仪，持续监测泄流情况。

高空作业安全带应选择五点式结构，便于在铁塔横担上移动时保持工具平衡。

选型OPGW三点接地装置本质是构建系统防护思维：先根据线路电压等级确定通流参数，再结合土壤电阻率调整接地极配置，最后用配套金具和施工工艺确保设计效果落地。全生命周期成本应计算未来10年维护频次带来的附加投入。
