补偿柜电抗选购时，这些专业考量点不容忽视

电力系统中无功补偿的稳定性，往往取决于一个容易被忽视的关键组件——补偿柜电抗。选对型号不仅能提升电能质量，还能避免谐波放大和设备损坏。

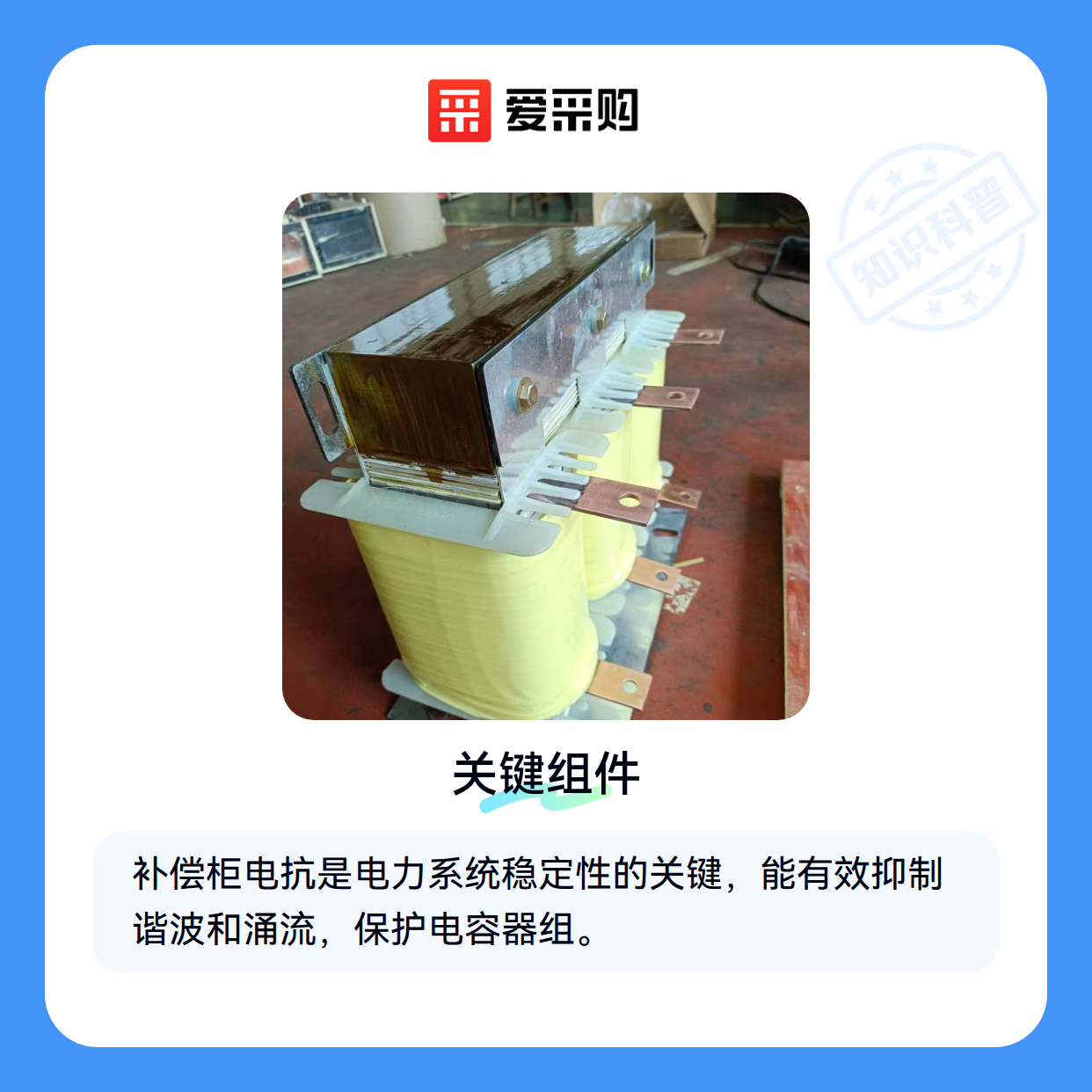

一、为什么补偿柜电抗是电力系统不可或缺的组件？

当电网中存在大量感性负载时，低压无功补偿电抗器通过抑制电容投切时的涌流和谐波，保护电容器组不被过电压击穿。它的核心价值体现在三个层面：

• 谐波过滤：电抗器与电容器串联形成调谐回路，针对性滤除5/7/11次特征谐波
• 涌流限制：降低电容器投切瞬间产生的10-20倍额定电流冲击
• 系统保护：避免谐振过电压导致电容器鼓包、熔断器爆裂等连锁故障

尤其在使用变频器、中频炉等非线性负载的场合，没有电抗器的补偿柜就像没有保险丝的电路。⚡ 结论：电抗器不是可选配件，而是补偿柜的安全阀

二、补偿柜电抗如何影响电力系统的稳定性？

一台设计合理的补偿柜专用电抗器，其性能差异会直接体现在三个关键指标上：

• 温升控制：劣质硅钢片或不足的绕组截面积会导致运行时温度超标，H级绝缘材料能延缓热老化
• 线性度：电流超过1.1倍额定值时，优质电抗器仍能保持95%以上电感量稳定
• 噪音水平：叠片不紧或磁密过高会产生>65dB的电磁噪音，影响设备间通信

曾有个食品厂因使用廉价电抗器，导致补偿柜每月烧毁一次电容器。更换为带镀锡铜管端子的型号后，故障率降为零。⚡ 结论：电抗器的品质决定了整套补偿设备的寿命

三、面对多种电抗器类型，如何做出正确选择？

根据负载特性和安装环境，主流方案可分为三类：

适合轧机、电弧炉等谐波含量>15%的场合，电抗率通常选7%或14%，采用多层箔式绕组降低涡流损耗

适用于空间有限的配电室，环氧浇注结构防尘防潮，但需注意铁芯饱和导致的谐波放大效应

• 空心电抗器
  无磁饱和问题，适合冲击性负载，但需要更大的安装间距避免电磁干扰

选型时要重点核对额定电流是否匹配电容器组容量，一般按1.35倍电容器电流配置。⚡ 结论：没有万能方案，只有最适合当前负载特性的选择

四、安装补偿柜电抗还需要哪些配套组件？

很多用户采购后才发现需要额外准备两样东西：

立式安装需用玻璃钢支柱绝缘，270mm外径的支架可承载300kg重量，注意预留散热间距

镀锡铜排比铝排接触电阻低40%，建议选宽度≥80mm的规格以降低集肤效应影响

曾有项目因使用普通角钢作支架，导致电抗器振动引发螺栓松动。⚡ 结论：配套件的品质同样影响系统可靠性

五、补偿柜电抗日常维护中容易被忽视的关键点

使用中的三个盲区最值得关注：

1. 绝缘监测：每季度用2500V兆欧表检测H级绝缘电抗器绕组对地电阻，值低于1MΩ需烘干处理
2. 紧固检查：温差变化大的地区，每月应检查一次铜排连接处的螺栓扭矩
3. 散热管理：垂直安装时，顶部出线端子与柜顶距离不应小于300mm

某化工厂的电抗器因积尘导致局部放电，更换为带防尘网的型号后问题解决。⚡ 结论：预防性维护比故障维修成本低80%

从谐波治理到系统保护，补偿柜电抗的选型需要综合考量负载特性、安装条件和维护便利性。重点关注三相滤波电抗器的线性度和谐波抑制铜排的载流能力，这些细节往往决定着整套设备的运行效能。
