晶圆形貌测量仪如何解决半导体生产中的关键检测难题？

在半导体生产中，晶圆形貌测量仪能快速识别晶圆表面的微小缺陷和形貌变化，但不同环节对测量精度要求差异大，操作不当反而可能影响检测结果。

一、哪些生产环节最依赖晶圆形貌测量仪？

晶圆形貌测量仪的核心价值在于解决半导体生产中的关键检测难题，但不同生产环节对测量需求差异明显：

• 抛光后检测：需要高精度捕捉亚微米级划痕或凹陷，直接影响后续光刻工序的良率

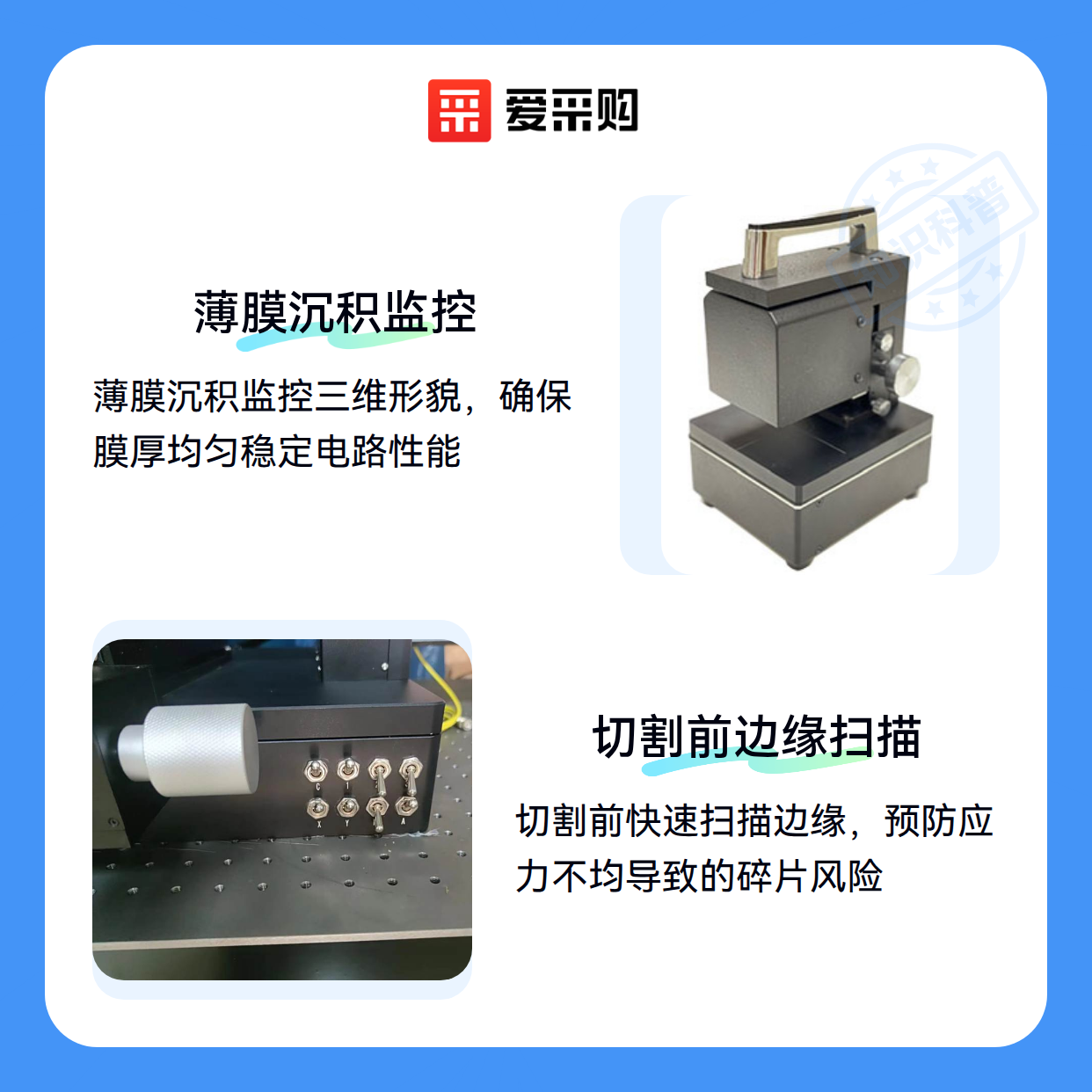

• 薄膜沉积监控：通过三维形貌分析确保膜厚均匀性，避免因厚度偏差导致电路性能不稳定
• 切割前筛查：快速扫描晶圆边缘形貌，防止切割过程中因应力不均造成碎片

这类场景下，白光干涉晶圆测量仪的非接触特性尤其重要——既能避免二次损伤，又能保持纳米级测量稳定性。

实际选择时，需要根据具体环节的精度要求和检测速度来匹配设备性能，盲目追求最高参数可能造成资源浪费。

二、为什么同样的晶圆形貌测量仪在不同环节效果差异明显？

晶圆形貌测量仪的精度受多种操作因素影响，尤其在半导体生产的不同环节，对测量精度的要求差异显著。例如，在晶圆切割后的边缘检测中，轻微的振动或环境温度波动都可能导致测量结果偏差；而在薄膜沉积后的表面形貌测量中，探头的清洁度和校准频率更为关键。

常见操作误区包括：

• 忽略环境稳定性：未隔离振动或温湿度变化，导致测量数据波动
• 探头维护不足：污染物附着或校准不及时，影响光学测量准确性
• 参数设置固化：未根据材料特性（如透明晶圆与不透明衬底）调整光源和扫描速度

对于翘曲度测量这类高精度需求场景，传统接触式测量容易因探头压力引入误差。此时非接触式的晶圆翘曲度测量仪通过光谱共焦技术能更精准捕捉微米级形变，但需注意其大理石框架的防震设计和自动扫描功能的稳定性。

这些差异意味着，选择测量方案时不能仅看设备标称精度，而需结合具体生产环节的动态需求。下一环节我们将分析配套设备如何针对性解决这些精度挑战。

三、如何通过配套设备提升晶圆形貌测量仪的精度？

晶圆承载盘的选择直接影响测量仪的精度稳定性。不同材质的承载盘在导热性、防静电和耐腐蚀性能上差异明显，需要根据实际生产环境匹配。例如，氮化铝陶瓷承载盘适合高导热需求场景，而聚砜材质则在耐化学腐蚀性上表现更优。

实际使用中，承载盘的平整度和清洁度容易被忽略。长期使用后，微小的划痕或污染物可能导致晶圆放置不平，进而影响测量结果。定期检查承载盘表面状态，并配合晶圆超声波清洗机维护，是保证测量精度的关键。

操作习惯同样重要。使用防静电晶圆镊子取放晶圆，避免直接用手接触，可以减少静电干扰和表面污染。同时，在无尘室环境下操作，配合恒温恒湿机维持稳定环境，能进一步降低外部因素对测量的影响。

晶圆形貌测量仪的精度不仅取决于设备本身，配套设备的选择和日常维护同样关键。从承载盘材质到操作环境，每个细节都可能成为影响测量结果的变量。

建议在采购主设备时，同步考虑配套设备的匹配性。根据生产场景的具体需求，选择适合的承载盘、清洗设备和操作工具，并建立定期维护流程，才能确保测量仪长期稳定运行。
