选错二极管，电路板为什么总是提前报废？

电路板上那些不起眼的二极管，往往是设备提前报废的罪魁祸首。选型时忽略关键参数，轻则导致频繁更换，重则烧毁整个模块——这不是危言耸听，而是工程师们用真金白银换来的教训。

一、二极管失效如何拖累整个电路系统？

当肖特基整流二极管的反向漏电流超标，或者高压硅堆二极管的耐压值不足时，它们会从电路保护者变成隐形破坏者。常见的问题包括：

• 连锁反应：单个二极管击穿可能导致电流倒灌，波及电源管理芯片
• 热失控：失效的二极管持续发热，连带烤焦周边电容和电阻
• 信号失真：开关速度不匹配的二极管会扭曲脉冲信号，影响控制系统精度

这些故障往往被误判为"元器件老化"，实则是选型时就埋下的隐患。🔧 记住：二极管不是通用件，参数错配的代价远超元件本身价值。

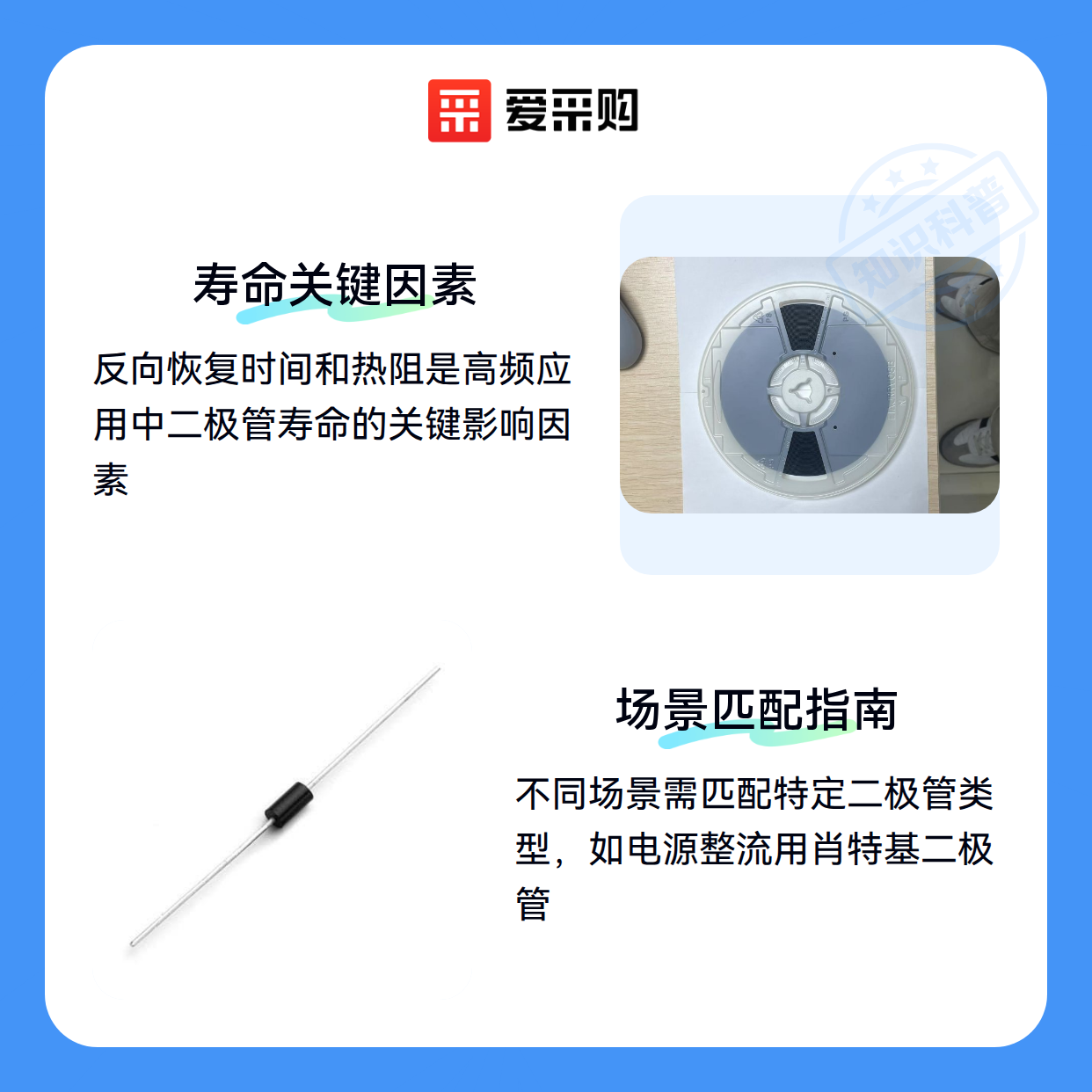

二、反向恢复时间和热阻——看不见的寿命杀手

在快恢复二极管的应用中，反向恢复时间（trr）决定了它能否跟上高频开关节奏。而普通开关二极管若强行用于高频场景，会因延迟累积产生严重热量。更隐蔽的是热阻参数：

• 封装影响：SMA封装的散热能力比TO-220弱30%以上，但体积优势明显
• 环境温度：85℃环境下，二极管实际载流能力可能比标称值下降40%
• 焊接隐患：手工焊接时局部高温可能改变半导体材料特性

💡 经验法则：在紧凑型设备中，SMA封装需配合散热设计；工业级设备优先考虑TO系列封装。

三、不同场景该用哪种二极管？

根据实际需求匹配类型才能避免过设计或欠设计：

• 电源整流：肖特基二极管的低正向压降特性，能减少能源损耗
• 高频电路：超快恢复型号的trr可做到50ns以下，适合开关电源
• 电压调节：需要精准钳位时，稳压二极管的齐纳效应更可靠
• 信号调制：变容二极管的电容可变特性适合射频电路调谐

⚡ 关键决策点：先确定电路中的峰值反向电压和最大正向电流，再考虑封装和温度系数。

四、买完二极管后还需要哪些配套？

采购主器件只是开始，这些配套决定最终可靠性：

• 散热方案：大电流场景必须配螺旋二极管散热片，铝基板比普通FR4散热效率高5倍
• 测试工具：用二极管测试仪检测实际Vf和Ir值，比参数表更真实
• 焊接工艺：自动贴片机比手工焊接温度控制更精准

🔧 配套原则：散热片面积≥二极管封装投影面积的3倍，测试仪至少要能模拟实际工作电流。

五、焊接温度和散热处理中的隐藏雷区

实操中最易踩坑的两个环节：

• 焊接温度：超过260℃会损伤PN结，但低于220℃又可能虚焊
• 散热膏涂抹：厚度应控制在0.1mm以内，太厚反而阻碍热传导
• 安装方向：带散热片的场效应管与二极管混装时，需保持风道一致

⚠️ 血泪教训：用恒温焊台设定245℃+3秒是最佳窗口，散热膏要用含氮化硼的高导热型号。

选型时盯着二极管封装材料的耐温等级，使用时关注热耦合状态。真正可靠的电路设计，是把二极管当作会呼吸的活部件来对待——它需要合适的"工作环境"，而不仅是参数表上的数字匹配。
