当你在搜索SOP-8封装元件时，是否曾被看似相同的封装规格迷惑，结果买到的芯片却无法实现预期功能？本文将帮你理清SOP-8封装背后的功能差异逻辑，避免选型失误带来的时间和成本浪费。
SOP-8封装看似相同，功能却大不同？选型指南帮你避坑
5小时前一、为什么SOP-8封装不能只看引脚数？
SOP-8作为表面贴装封装的标准之一，其8引脚的设计确实为电路板布局提供了便利。但仅凭引脚数量和外形尺寸选购，可能埋下功能不匹配的隐患。
关键差异往往藏在三个容易被忽视的维度：

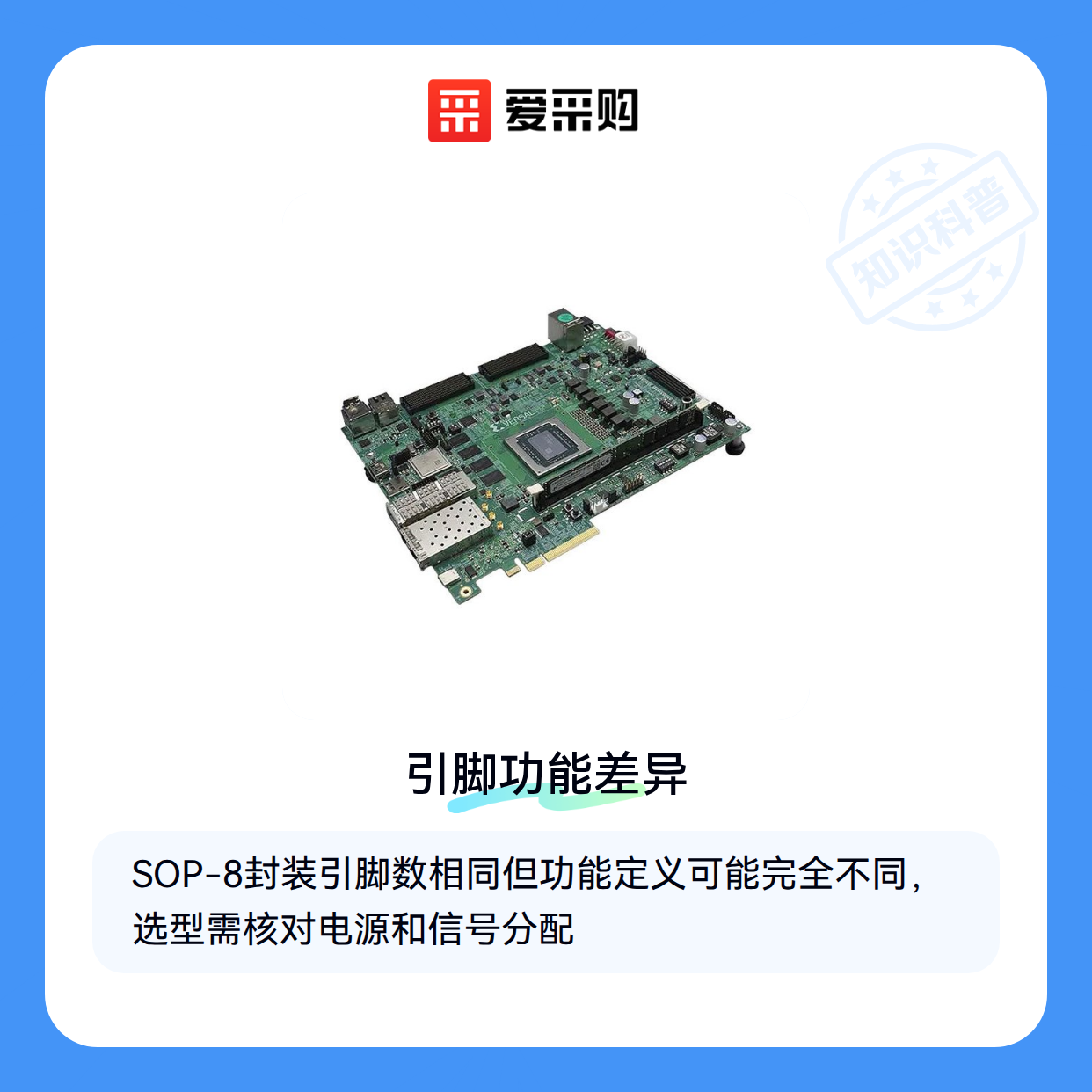

- 引脚功能定义：同样8个引脚，不同芯片厂商对电源、接地、信号输入输出的分配可能完全不同
- 电气特性：工作电压范围、输出驱动能力等参数直接影响实际应用场景
- 热设计需求：部分功率器件需要额外考虑散热设计，而普通信号芯片则无此要求
以运算放大器为例，虽然采用标准SOP-8封装，但不同型号在带宽、噪声等关键指标上可能相差数倍。这提示我们：封装兼容只是选型的起点，功能匹配才是核心。
二、如何通过丝印识别SOP-8芯片的真实功能？
面对琳琅满目的SOP-8芯片，丝印代码是快速识别功能类别的第一线索。例如润石RUNIC的运放系列通常以RS开头，而MPS芯源的电源管理芯片则多采用MP前缀。
但要注意丝印规则并非绝对统一，更可靠的识别方法是：
- 优先核对型号中的字母后缀，这往往代表温度等级或包装类型
- 确认第三四位数字，这部分通常关联具体功能细分
- 当丝印模糊时，测量关键引脚对地阻抗可作为辅助判断依据
实际采购时，建议先明确需要的芯片大类（如运放/逻辑IC/电源管理），再在对应类别中筛选封装兼容的型号，这样能大幅降低选型错误概率。
三、QFN-8与DIP-8能否替代SOP-8？关键看这三点
当SOP-8封装无法满足需求时，QFN-8和DIP-8是常见的替代方案，但需注意三类匹配条件：
- 引脚功能兼容性：QFN-8底部焊盘设计可能改变信号定义，需核对引脚图
- 散热需求：QFN-8的导热焊盘更适合高频/高功耗场景，如现场效应管
- 安装方式：DIP-8适合面包板调试，但体积明显大于SOP-8
QFN-8在功率器件中更常见，其紧凑结构和底部散热焊盘能更好处理大电流场景。但焊接需要精确的温度控制，返修难度高于SOP-8。若项目对空间敏感且需持续高负载运行，可优先考虑此类封装。
DIP-8则保留了传统穿孔焊接优势，适合需要频繁更换元件的实验环境。但现代设计中需注意：
- 电路板空间占用比SOP-8多出数倍
- 高频信号传输可能受较长引脚影响
- 部分新型芯片已不再提供DIP封装选项
实际选型时，建议先通过丝印标识确认芯片核心功能（如闪存、MCU或放大器），再评估替代封装的物理兼容性。配套编程器、测试座等工具也可能因封装差异而需要调整，这是下一环节需要重点考虑的。
四、买完SOP-8芯片后，这些配套工具你准备好了吗？
采购SOP-8封装芯片只是第一步，实际应用中常因忽略配套工具导致项目延误。测试座和烧录器的封装匹配尤为关键——不同品牌SOP-8测试座的开槽尺寸可能存在细微差异，而烧录器适配器也需要确认引脚定义是否与目标芯片兼容。
对于需要批量处理的场景，
ESD防护同样不可忽视：从防静电袋到接地手腕带的全套措施，能显著降低
配套选择的核心原则是匹配主芯片的操作需求——频繁调试的研发场景需要快速更换的测试座，而量产环境则应优先考虑托盘装载效率和钢网印刷精度。
五、SOP-8焊接时这些细节决定成败
SOP-8封装的焊接质量直接影响器件寿命，而多数问题源于温度控制不当。建议采用阶梯式升温曲线：先对PCB整体预热以减少热应力，再对引脚部位进行局部加热。使用
操作过程中有三类常见失误需要规避：
- 直接用手触碰芯片引脚导致氧化
- 使用过量
水溶性助焊剂 造成后续清洗困难 - 未及时清理焊渣引发短路风险
对于PS6320SP这类降压转换器芯片，焊接后建议进行导通测试和红外热成像检查，确保没有虚焊或局部过热隐患。长期存放的备件应置于干燥箱，避免潮湿环境导致引脚氧化。
完整的SOP-8选型决策需要贯穿功能需求、物理兼容性和操作链路三个维度：先通过丝印和规格书确认核心参数匹配度，再评估测试座、烧录器等配套工具的适配性，最后根据实际生产条件选择匹配的焊接工艺和防护方案。对于小批量研发项目，可优先考虑现成的SOP-8适配器；而量产场景则需要严格验证托盘装载和钢网印刷的稳定性。
