485通信TVS保护电路：为什么你的配置可能适得其反？

485通信TVS保护电路配置不当，不仅无法有效防护，反而可能成为通信故障的隐患。选对参数和接法，才能让保护电路真正发挥作用。

一、为什么485通信中TVS保护电路容易被低估？

485通信接口在工业环境中常面临静电放电、浪涌等瞬态电压威胁，而TVS保护电路的作用正是在这些异常电压出现时快速响应，将电压钳位在安全范围内。 实际使用中，许多工程师误以为485接口本身具备抗干扰能力，或认为简单并联一个TVS管就能解决问题，这种低估往往导致后续通信故障频发。

忽视TVS保护可能带来两种典型后果：

• 通信稳定性下降：未抑制的瞬态干扰会导致信号畸变，尤其在长距离布线时更明显
• 设备损坏风险：累积的浪涌能量可能击穿485收发器芯片，维修成本远高于防护电路

选择485接口保护器件时，不能仅看标称电压是否匹配，实际工业场景中还需要考虑线路阻抗、安装位置电磁环境等隐性因素。这也是为什么同规格TVS在不同现场表现差异明显。

二、TVS保护电路的三个最容易被忽视的参数

485通信TVS保护电路的选型误区往往集中在参数理解偏差上：

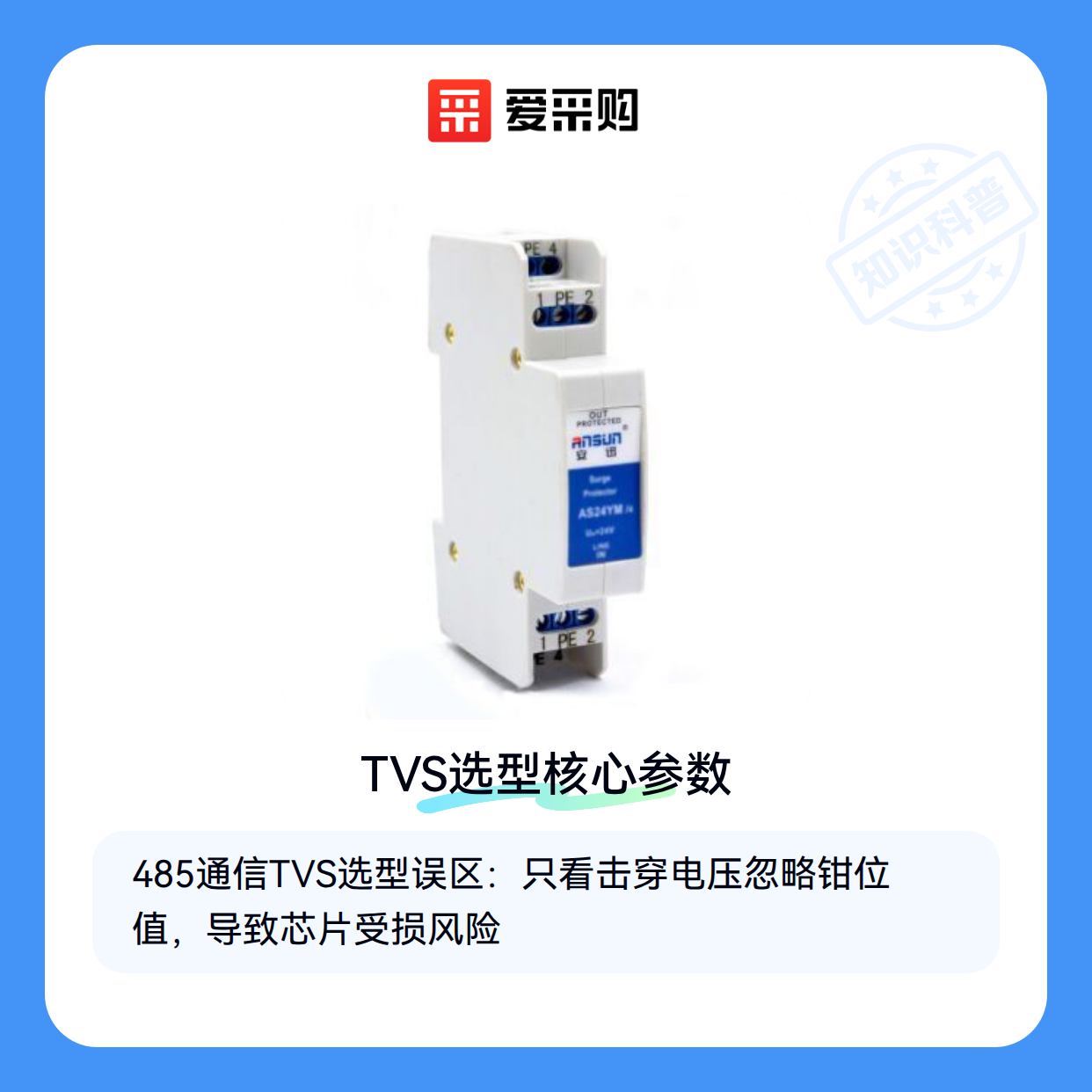

• 只看击穿电压：忽略钳位电压是否低于485芯片耐受值
• 默认双向保护：实际单极性TVS在特定接线方式下可能失效
• 低估响应速度：纳秒级响应才能有效应对ESD脉冲

通信端口TVS的关键参数需要与485收发器协同考虑：

1. 工作电压范围应覆盖±12V的485信号摆幅
2. 结电容需低于50pF以避免信号衰减
3. 峰值脉冲功率要匹配线路可能出现的浪涌等级

现场常见的情况是：采购时只对比了静态参数，却忽略了动态性能指标。例如在变频器附近安装时，TVS管的重复脉冲耐受能力就比单次脉冲参数更重要。

三、如何根据现场条件匹配TVS保护方案？

485防雷保护模块的选型需要分场景判断：

• 室内控制柜：优先选择低电容TVS阵列，减少对信号质量影响
• 户外长距离线路：应搭配多级防护的浪涌保护器
• 高干扰区域：考虑集成TVS与滤波电路的复合模块

配置时有两个容易被忽略的细节：

1. TVS管接地路径要尽可能短，否则保护效果大打折扣
2. 保护器件应安装在连接器入口处，而非PCB末端

对于既有设备改造，添加485防雷模块时还需注意：

• 串联型模块可能引入额外压降
• 并联保护需确保线路阻抗匹配 这些细节往往在设备安装完成后才会暴露问题。

四、如何确保TVS保护电路与485通信系统协同工作？

TVS保护电路的正确配置只是第一步，实际使用中还需要考虑配套设备的匹配性。例如，485终端电阻的阻值选择直接影响信号完整性——阻值不匹配可能导致信号反射，削弱TVS管的保护效果。

现场常见的误区是只关注TVS管本身参数，却忽略终端电阻的安装位置（应位于总线最远端）和阻值（通常为120Ω，需与电缆特性阻抗匹配）。

对于长距离通信或复杂电磁环境，还需注意：

• 优先选用带屏蔽层的RS485通信电缆，并将屏蔽层单点接地
• 在接线端子处使用金属面板屏蔽夹固定线缆，减少高频干扰
• 浪涌测试后建议用电路板清洁剂去除TVS管周围的氧化残留物

维护时最容易忽视的是定期检查TVS管的物理状态。长期承受浪涌冲击后，虽然TVS管可能仍在工作，但其响应速度会逐渐下降。建议配合浪涌测试仪做周期性检测，而非等到通信故障才排查。

配置485通信TVS保护电路时，关键不在于单独器件的性能，而在于系统级的兼容性。从TVS管选型到终端电阻匹配，从电缆屏蔽到接地处理，每个环节都会影响最终保护效果。

最稳妥的做法是：先根据通信距离和环境干扰程度确定防护等级，再反向推导TVS参数和配套设备要求，最后通过浪涌测试验证整体方案。
