贴片滚珠开关选型避坑指南：这些参数比你想的更关键

选错贴片滚珠开关可能导致设备误触发或寿命骤减，本文将帮你理清那些容易被忽视的关键参数差异。

一、为什么同样规格的贴片滚珠开关效果差很多？

贴片滚珠开关的核心在于内部滚珠与触点的接触机制。当设备倾斜或震动时，滚珠位移触发电路通断，但不同结构的触发灵敏度和复位特性存在本质差异。

常见误区是仅凭尺寸或价格选型，实际上需重点关注：

• 滚珠复位方式（影响误触概率）
• 触点材料（决定电气寿命）
• 封装工艺（关联防尘防水能力）

例如SMD倾斜滚珠开关通过优化滚珠轨道设计，在振动环境中比普通型号更抗干扰。这类差异在参数表中往往被简化为单一角度指标。

二、潮湿环境选型最该优先哪个参数？

工业场景中，贴片滚珠开关的防护等级比角度精度更值得优先考量。密封不良的开关在潮湿环境下触点氧化速度会明显加快。

微型四向滚珠开关通过特殊封装工艺实现更高防护等级，适合喷涂车间等环境，但需要平衡其略高的触发力度需求。

对于需要频繁调整角度的检测设备，则应侧重选择复位响应更快的型号，避免信号延迟影响测量精度。

三、防水型还是高灵敏度型？根据环境需求精准匹配

当应用场景涉及潮湿、多尘环境时，防水滚珠开关的密封设计能有效防止内部触点氧化。这类开关通常采用金属外壳或特殊封装工艺，适合户外设备、工业生产线等存在液体喷溅风险的场合。需要注意的是，防水性能提升往往伴随结构复杂度增加，可能对安装空间提出更高要求。

对运动状态检测要求苛刻的场景（如安防设备倾倒报警、精密仪器振动监测），高灵敏度滚珠开关的微角度触发特性更为关键。其内部采用轻量化滚珠和低阻力接触结构，能捕捉细微的位置变化，但抗机械冲击能力相对较弱，不适合存在持续振动的重型设备。

实际选型中常遇到两类误区：

• 过度追求灵敏度而忽视环境耐受性，导致防水场合误用普通高灵敏型号
• 为保险起见在所有场景选用防水型号，牺牲了响应速度和成本效益

建议先明确设备的主要威胁源（液体侵入/细微位移），再评估次要参数的容忍范围。

对于振动监测等特殊需求，可考虑将滚珠开关与加速度开关组合使用：前者负责大位移触发，后者捕捉高频微振动。这种方案既能覆盖全面监测范围，又避免单一开关参数过载设计带来的成本上升。

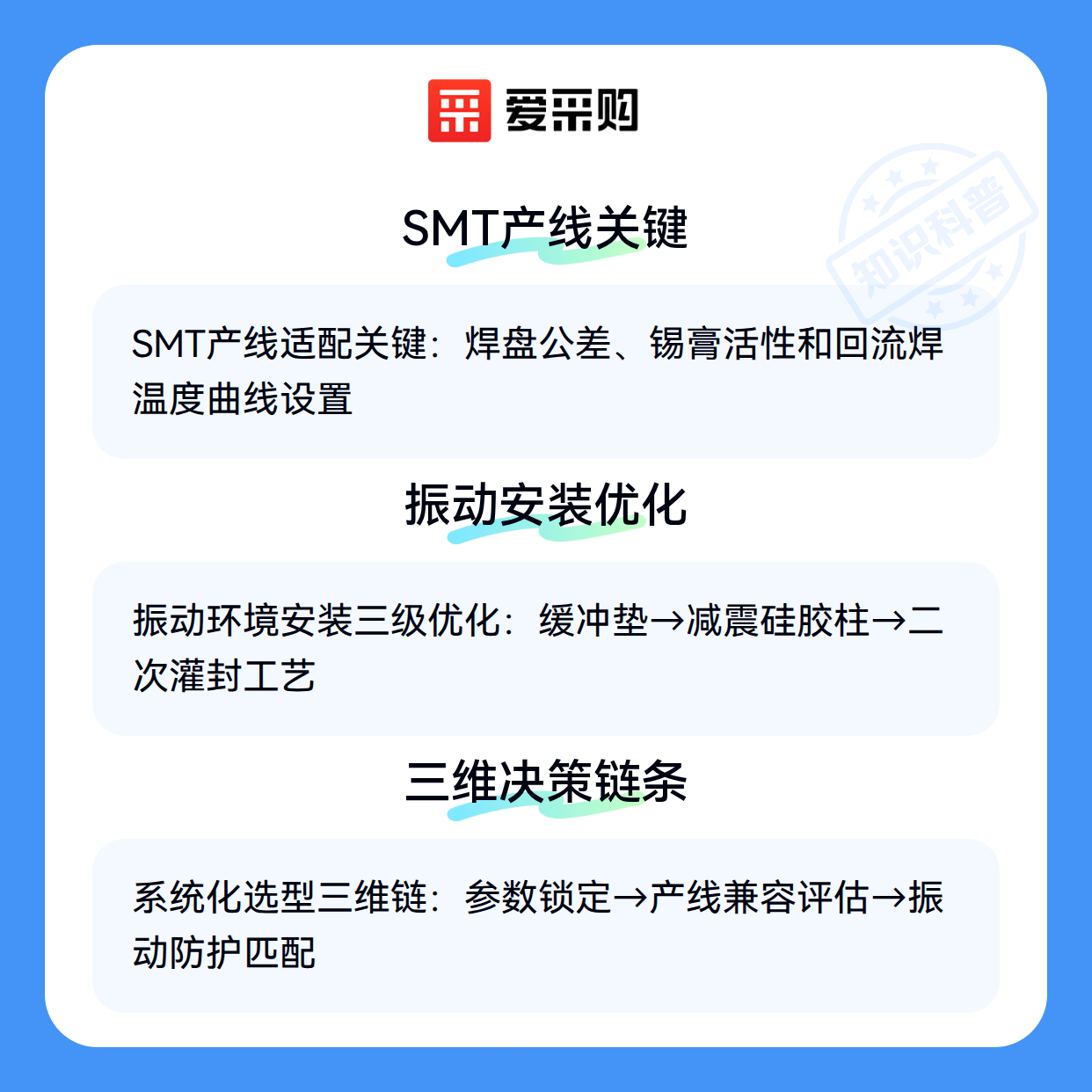

四、SMT产线适配性：贴片滚珠开关的封装与测试关键点

贴片滚珠开关的封装工艺直接影响其在SMT产线上的兼容性。与插件式开关不同，贴片封装对焊盘设计、锡膏厚度及回流焊温度曲线更为敏感。若忽略这些适配要求，可能导致虚焊、偏移甚至滚珠机构受热变形等问题。

需特别关注三个匹配维度：

• 焊盘尺寸与开关底座的公差配合，过大会影响定位精度，过小可能导致焊接不良
• 锡膏活性需匹配无铅工艺要求，避免高温下出现焊点裂纹
• 回流焊温区设置要避开滚珠材料的临界温度点

测试环节建议配备专用治具模拟实际振动环境，普通ICT测试可能无法检出间歇性接触不良。对于高频使用的工业场景，可考虑防震电子元件盒存储待安装开关，避免运输过程中的机械应力累积。

产线适配的本质是确保开关从存储到焊接的全流程稳定性，这往往比参数标称值更能预测实际使用寿命。

五、振动环境下的安装优化：从防误触到寿命延长

贴片滚珠开关在振动环境中易出现误触发，其根本原因在于安装面平整度与固定方式。直接锁螺丝可能导致壳体变形影响滚珠行程，而单纯依赖焊盘固定又难以抵抗长期机械振动。

优化方案可分三级实施：

1. 基础级：使用带缓冲垫的安装支架，分散局部应力
2. 进阶级：在PCB布局时预留减震硅胶柱安装位
3. 专业级：对高频振动场景采用二次灌封工艺

维护时需注意清除氧化层。传统擦拭可能损伤密封圈，建议使用电路板清洁剂配合防静电镊子操作。对于需要更换的开关，强力手动吸锡器比热风拆焊更保护周边元件。

这些细节处理看似增加初期成本，但能显著降低产线误停机和售后返修率。

系统化选型应建立参数-场景-工艺的三维决策链：先根据倾斜检测精度和防水需求锁定开关类型，再评估SMT产线兼容性，最后匹配振动防护等级。电子元件盒和吸锡器等配套工具的选择，本质是对全生命周期可靠性的投资。
