为什么你的104陶瓷电容在高频环境下表现不佳？

高频电路里104陶瓷电容突然失效？你可能忽略了它的容值特性——100nF标称值在MHz级频率下实际容值会大幅下降，导致退耦效果打折甚至完全失效。

一、高频退耦失效背后的隐性成本

当104陶瓷电容被误用于高频退耦时，最直接的后果是电源噪声抑制能力骤降：

• 实际容值可能衰减到标称值的十分之一以下
• 等效串联电阻(ESR)随频率升高而增大
• 系统时钟抖动增加导致信号完整性恶化

这种问题往往在批量生产后才暴露，更换为100nF X7R电容虽能暂时解决，但更合理的方案是重新评估频率特性。

实际测试中，0402封装的104电容在500MHz时阻抗曲线会出现明显拐点，这时它的作用更接近电阻而非电容。

二、为什么104陶瓷电容在高频下容易失效？

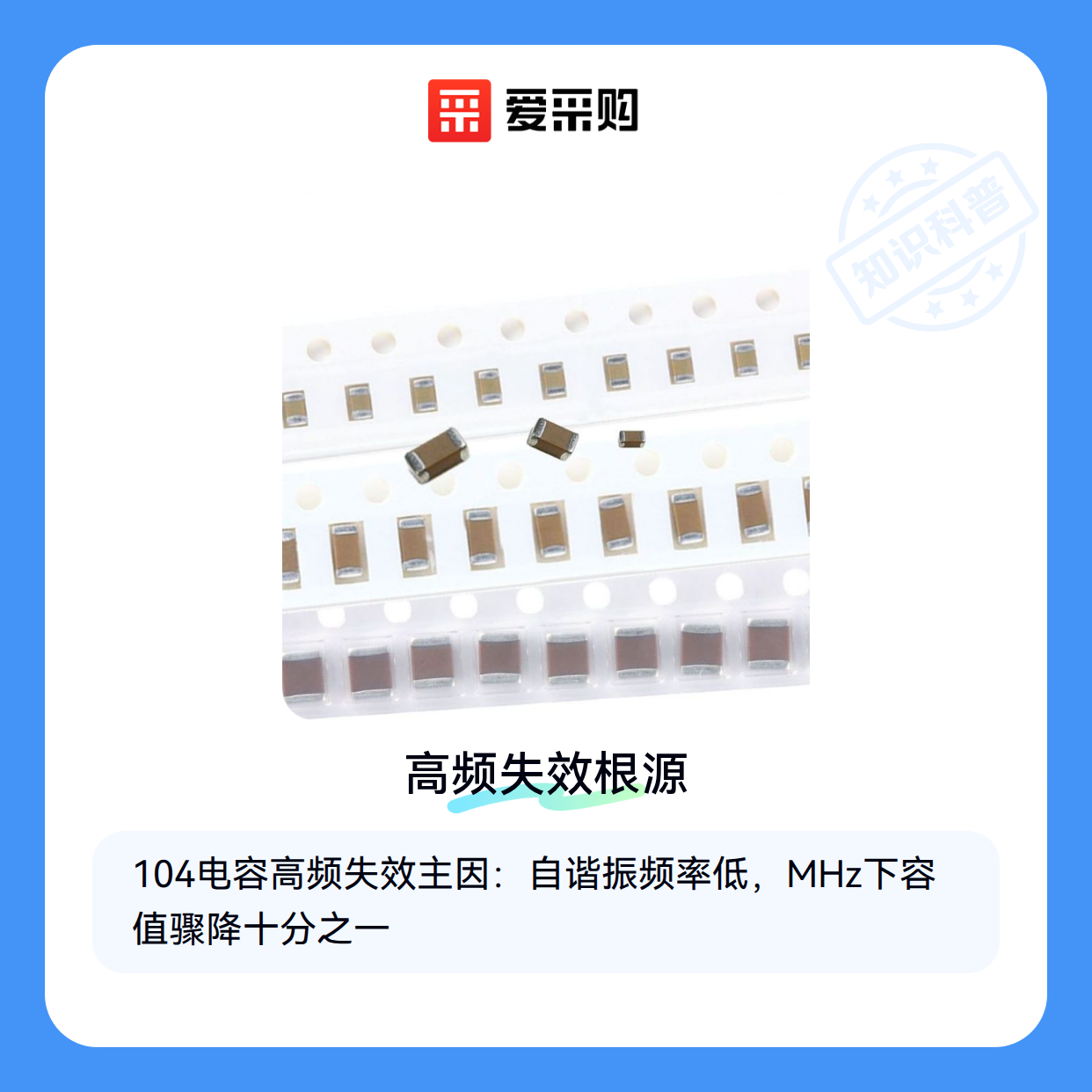

104陶瓷电容（100nF）是常见的去耦电容选择，但在高频应用中可能表现不佳，主要因为其自谐振频率（SRF）较低。当工作频率接近或超过SRF时，电容的阻抗会急剧上升，失去去耦作用。 实际使用中，高频电路（如射频模块、高速数字电路）的工作频率往往超过104电容的SRF，导致电容效果大打折扣甚至完全失效。

不同封装尺寸的104电容SRF也有差异：

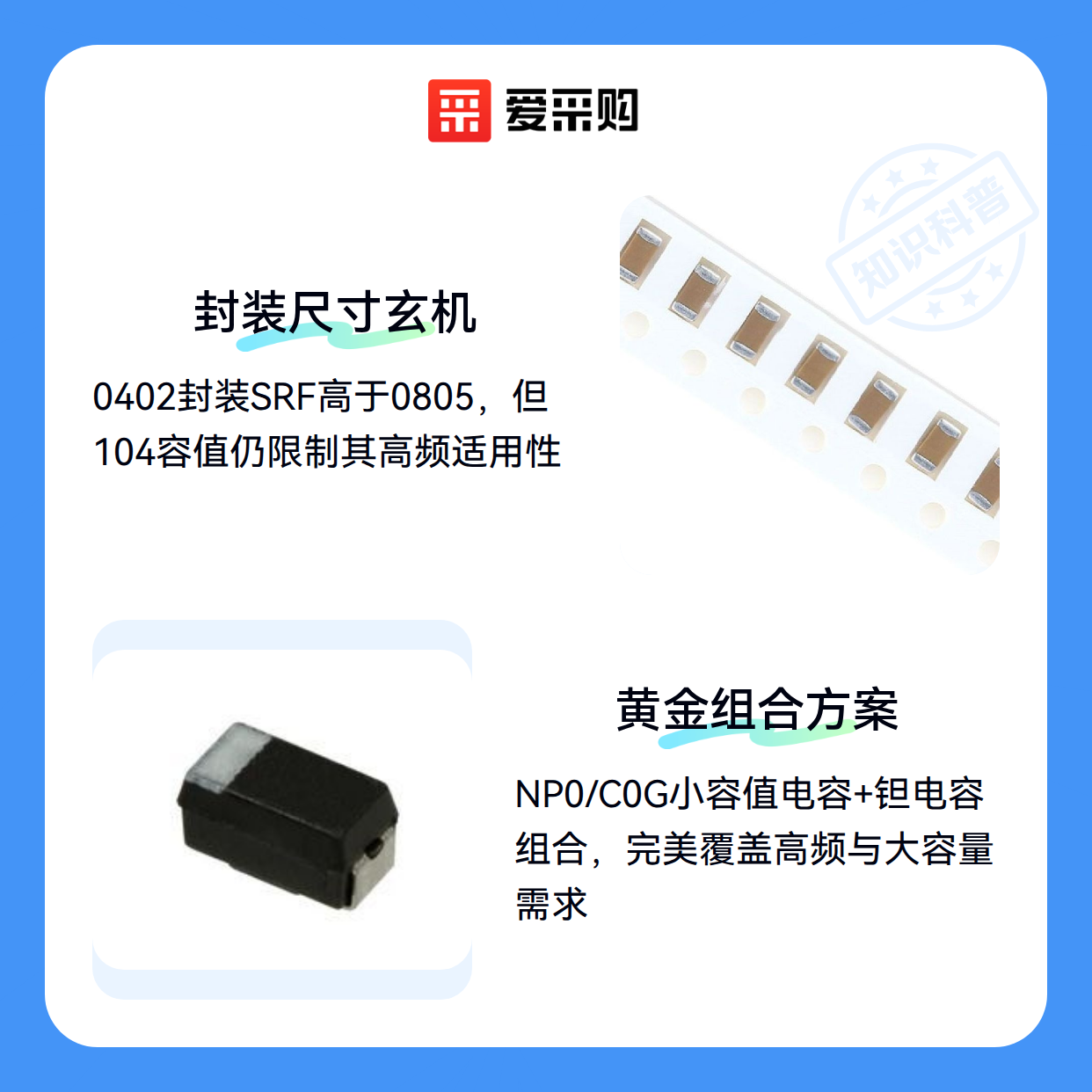

• 0402封装的SRF通常高于0805
• 1206封装的SRF最低 但即使选择小封装，104容值本身决定了其SRF上限，高频场景仍可能超出其有效范围。

温度系数也是关键因素。普通X7R/X5R材料的104电容容值会随温度变化明显，而高频电路对稳定性要求更高。NP0/C0G材料虽然温度稳定性好，但难以做到104的大容值。

当电路需要同时处理高频信号和大容量储能时，单靠104电容很难兼顾。这时需要理解不同电容类型的特性差异，为不同频段选择合适的电容组合。

三、如何为高频应用选择合适的电容？

判断104电容是否适用，首先要测量或估算电路中的关键频率：

• 数字电路的时钟频率及其谐波
• 射频电路的工作频率
• 开关电源的开关频率及噪声频谱 如果这些频率接近或超过104电容的SRF（通常为几十MHz），就需要考虑替代方案。

高频场景的电容选型建议：

• 小容值NP0/C0G陶瓷电容（1nF以下）适合高频去耦
• 多个不同容值电容并联可以覆盖更宽频段
• 对电源滤波，可搭配钽电容或铝电解电容提供大容量储能

布局布线同样重要：

• 高频去耦电容应尽量靠近芯片电源引脚
• 使用短而宽的走线降低寄生电感
• 避免过孔带来的额外电感

当电路既需要高频去耦又需要大容量储能时，合理的电容组合比单一电容类型更重要。理解各类电容的频率特性，才能避免104电容在高频场景中的误用。

四、高频场景下如何正确采购和使用104陶瓷电容

总结来看，104陶瓷电容在高频环境下的误用风险主要源于其容值特性与实际需求的不匹配。要避免这一问题，采购时需重点关注电容的频率响应特性，而不仅仅是标称容值。 在实际应用中，高频电路通常需要更低的等效串联电阻（ESR）和更稳定的容值变化曲线，这些参数往往比单纯的容值更重要。

对于高频应用场景，建议采取以下采购策略：

• 优先选择专为高频设计的陶瓷电容型号，这类产品通常会在规格书中明确标注高频特性
• 使用LCR数字电桥等专业仪器在实际工作频率下测试电容参数
• 考虑采用多个小容值电容并联的方案来替代单个大容值电容

日常使用中，还需注意存储和安装细节：

• 使用防静电电容盒或ESD防护手套处理电容，避免静电损伤
• 焊接时控制温度和时间，防止热应力导致内部结构变化
• 定期用双频率电容测试仪检查电容参数变化

记住，正确的采购决策始于对应用场景的清晰理解。在评估104陶瓷电容是否适用时，先确认电路的工作频率范围，再匹配电容的频率响应特性，这样才能避免高频环境下的性能问题。
