为什么你的层间短路检测总漏判？关键在这台仪器

当电路板或线圈中的层间短路未被及时检出，轻则导致设备性能下降，重则引发整机故障——而漏判的根源往往在于测试仪的选择不当。

一、为什么普通阻抗测试无法识别层间短路？

多数用户容易混淆层间短路与普通短路的检测逻辑：

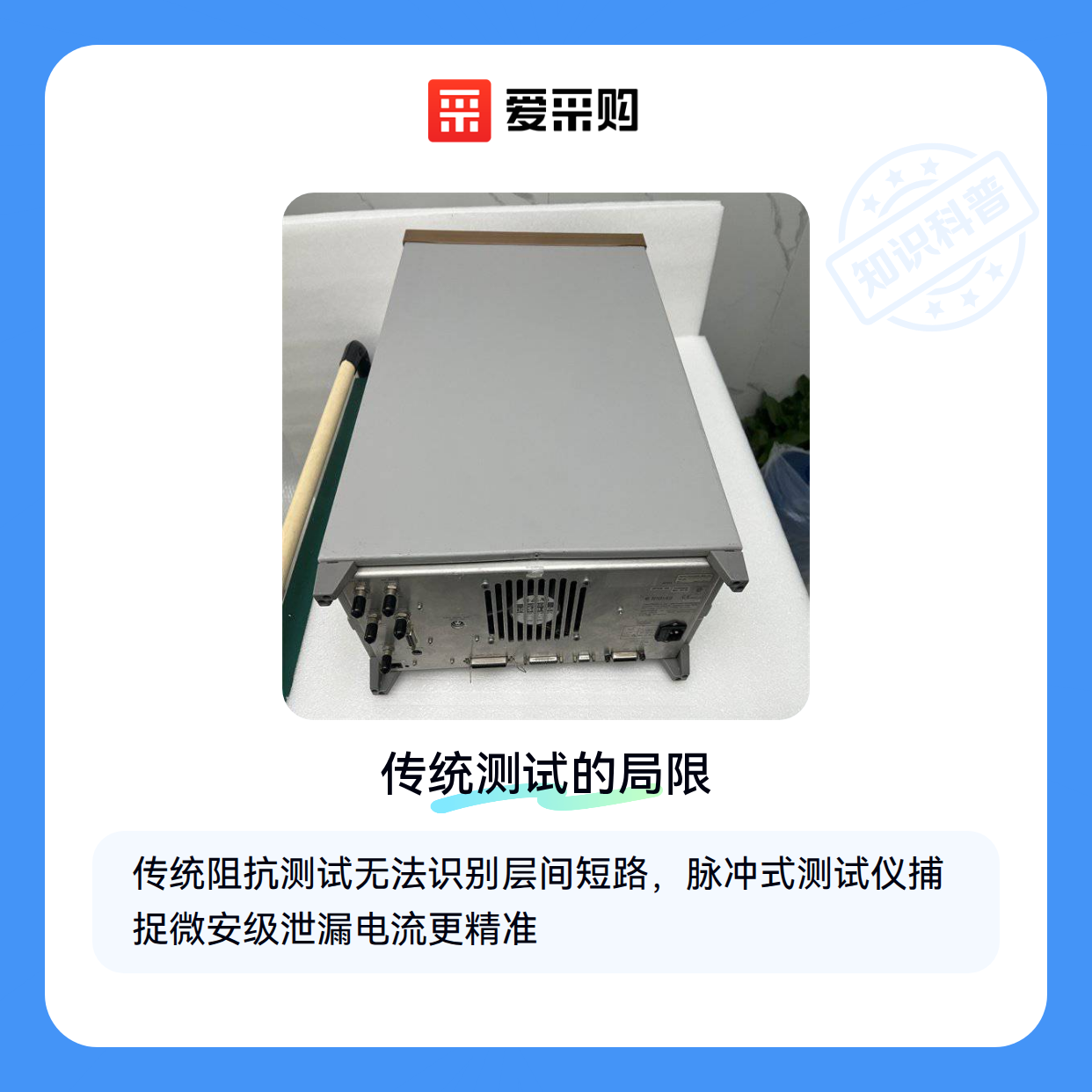

• 传统阻抗测试仅能发现导体间直接接触的硬短路
• 层间短路常表现为绝缘层局部击穿，需通过脉冲电压模拟实际工况下的绝缘失效

脉冲式层间短路测试仪通过高压瞬态激励，能捕捉到微安级泄漏电流，这正是识别早期绝缘劣化的关键。

若您的产线频繁出现间歇性故障或老化后短路，很可能需要升级到专业层间短路测试方案。

二、高精度检测依赖哪些隐藏参数？

分辨率与采样速率决定测试仪的微观诊断能力：

• 低分辨率设备可能忽略局部放电产生的微秒级异常信号
• 采样速率不足会导致高频衰减波形失真

对于精密电机线圈或高频PCB板，建议选择具备波形比对功能的高精度层间短路测试仪，其算法能区分工艺波动与真实缺陷。

下一环节我们将具体分析不同电压等级如何匹配各类绝缘材料测试需求。

三、PCB检测与电机线圈检测的选型差异在哪里？

层间短路测试仪的选型首先要明确检测对象的物理特性差异。PCB板的多层结构需要测试仪具备更高的分辨率来识别微米级的绝缘缺陷，而电机线圈的漆包线层间则需要更强的穿透力来应对更厚的绝缘层。

两种典型场景的核心需求对比：

• PCB检测：侧重微小短路点定位，需要阻抗分析仪的高频测量能力
• 电机线圈：强调绝缘强度验证，短路定位仪的高压脉冲更有效
• 混合生产线：建议配置双模式设备，但需注意测试头适配性问题

阻抗分析仪通过高频信号能捕捉PCB板层间的微小阻抗变化，适合检测高频电路中的潜在短路风险。而短路定位仪的高压脉冲可以模拟电机实际工作时的电压应力，更容易发现绝缘薄弱点。

实际选型时还需考虑被测件的尺寸和测试效率。大尺寸电机线圈需要更灵活的测试夹具，而高密度PCB板则要求测试探针具有更精细的定位能力。这些差异直接影响配套夹具的选择，进而决定整体测试系统的可靠性。

四、为什么主机到位后测试效果仍不稳定？

采购层间短路测试仪主机只是第一步，实际测试效果往往受配套设备影响更大。常见误区是认为主机参数达标即可，却忽略了探针接触阻抗、夹具压力均匀性等细节问题。 例如PCB板检测时，若使用普通探针而非专用高频测试探针，会因接触电阻波动导致阻抗测量值漂移；而电机线圈测试中，未配备可调压力夹具则可能因压力不均造成虚接漏判。

关键配套设备需分场景配置：

• 高频电路检测优先考虑低损耗射频测试探针和屏蔽测试箱
• 大电流场景需要匹配能承受瞬时电流冲击的测试探针替换头
• 批量检测需定制非标针床或PCB气动夹具提升效率 接地系统同样不可忽视，防静电手腕带和专用接地线能有效避免干扰信号。

探针维护往往是最易被忽视的环节。长期使用后，探针表面氧化或沾染助焊剂会导致接触不良，此时需要专用探针清洁剂定期维护。水基型清洁剂适合日常轻度污染处理，而顽固油污可能需要溶剂型清洗剂。

配套系统的搭建成本可能达到主设备的30%-50%，但这部分投入直接决定检测结果的可靠性。建议根据实际检测量和样品类型，分阶段配置关键附件。

五、这些操作细节正在影响你的检测准确率

即使设备配置完善，操作细节的疏忽仍可能导致误判。接地不良是最常见问题——测试仪接地线未单独接入大地回路，而是与其他设备共用地线时，杂散电流会干扰测试信号。建议每月用数显拉力测试仪检查接地线连接状态。

夹具压力需要动态调整：

1. 多层PCB板测试时压力过大会损伤过孔
2. 柔性电路板需配合缓冲垫片使用
3. 老化测试探针的弹性下降后要及时更换 实际压力值可用薄膜压力传感器抽检，避免凭经验判断。

测试探针替换头的更换周期比预期更短。高频测试场景下，镀金层磨损会导致阻抗特性变化，通常建议每5000次插拔后更换关键位置的探针头。保留不同批次的校准标准件进行交叉验证，能及时发现探针性能衰减。

建立检测设备的健康档案：记录每次校准数据、探针更换时间和典型测试值波动范围。这些数据既能预判设备状态，也能在出现批量异常时快速定位是设备问题还是产品问题。

层间短路检测体系的搭建需要分三步决策：先根据被测物特性选择测试原理匹配的主机，再针对具体工序配置探针和夹具等配套设备，最后通过标准化操作和维护规程将设备性能转化为稳定的检测能力。测试探针替换头和探针清洁剂等耗材的合理使用，往往是长期成本控制的关键。
