蒸汽管道固定支座选型常见误区，你中招了吗？

蒸汽管道固定支座的选型直接影响系统安全性和长期维护成本，但仅凭外观或单一参数选择可能导致严重隐患。本文将帮你避开常见误区，从承重、耐温和安装方式等核心维度建立系统化选型逻辑。

一、固定支座如何影响蒸汽管道系统稳定性？

蒸汽管道固定支座的核心功能是吸收热膨胀应力并保持管线位置稳定，其失效可能导致管道变形、焊缝开裂甚至设备损坏。

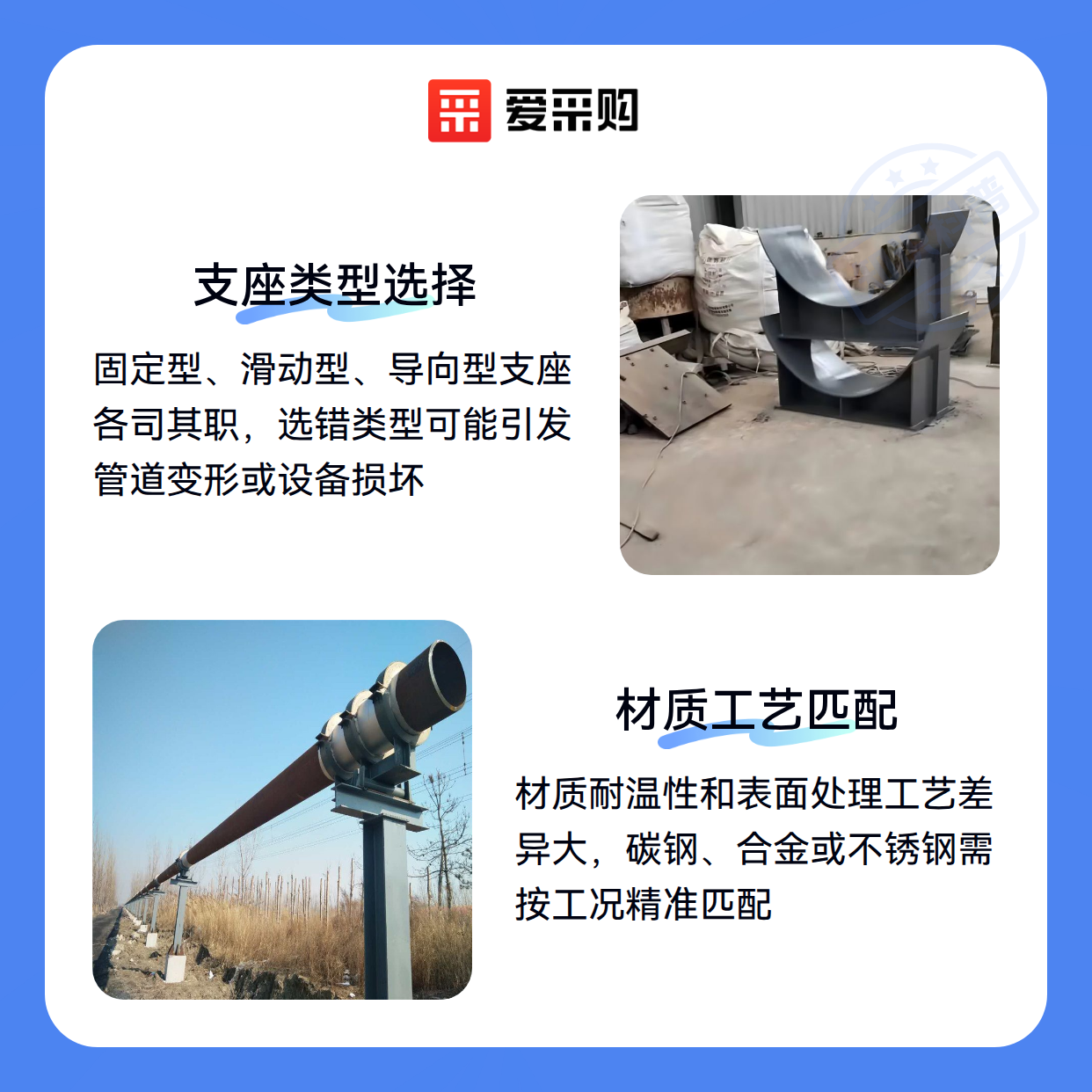

常见类型按功能可分为三类：

• 固定型：完全限制管道位移，用于分支管或设备连接处
• 滑动型：允许轴向位移，适用于长直管段
• 导向型：控制位移方向，多用于弯管或阀门附近

高温蒸汽管道固定支座还需考虑隔热性能，例如带蛭石层的双管夹式隔热管托能有效降低热传导至支撑结构。

选型前需先明确管道布局、温度变化范围和支撑点受力特点，这些因素决定了支座类型的基础选择范围。

二、为什么同样规格的支座实际效果差异明显？

材质耐温性是最容易被低估的参数。碳钢支座在频繁启停的蒸汽管道中可能出现热疲劳裂纹，而合金材质更适合温度波动大的场景。

表面处理工艺直接影响使用寿命：

• 热镀锌适合潮湿环境但高温下易失效
• 喷塑处理在化工厂腐蚀性环境中表现更稳定
• 不锈钢材质无需额外处理但成本较高

滑动导向管托的底板摩擦系数差异会导致管道位移阻力不同，进而影响整个系统的应力分布。

这些隐性差异说明，选型时必须结合具体工况综合评估材质、工艺和结构设计，而非简单对照规格参数表。

三、高压与导向型固定支座如何匹配不同蒸汽管道需求？

蒸汽管道固定支座的选型需优先考虑系统压力等级与位移补偿需求。高压蒸汽管道支座采用加强结构设计，例如双螺栓夹持或蛭石隔热层，能承受更高的工作压力，适合电厂、化工等高压场景。而导向管道支座则通过滑动底板或U形夹结构，允许管道轴向位移，更适合存在热膨胀的管线系统。

关键选型误区在于将两者混为一谈——高压系统若错误选用普通导向支座，可能导致承重不足；而需要位移补偿的管道强行使用刚性固定支座，则会加剧应力集中风险。

实际选型时建议分三步评估：

• 先明确管道工作压力，超过常规压力范围时优先考虑高压蒸汽管道支座的抗压性能
• 再分析热位移量，存在显著热胀冷缩的管线应配备导向支座或可变弹簧支吊架
• 最后校核环境腐蚀性，化工区域需匹配不锈钢或喷塑处理的耐腐材质

对于既需要高压承载又需位移补偿的特殊场景，可考虑钢套钢固定支座等复合方案。这类产品通过内外层结构分离设计，同时满足承重与位移需求，但需注意安装时预留足够的滑动空间。

选型决策最终要回归管道系统的整体稳定性。建议将固定支座与管道膨胀节、抗震支架等配套设备协同规划，避免因单一组件不匹配导致系统失效。下一环节我们将具体讨论这些配套设备的集成要点。

四、蒸汽管道固定支座的配套设备如何提升系统稳定性？

选择蒸汽管道固定支座后，系统集成往往被忽视。高温环境下的管道膨胀和应力变化，需要配套设备协同工作才能有效分散压力。

• 监测类：如双金属管道温度计和防爆压力表，实时反馈管道状态，避免超温超压运行
• 防护类：纳米气凝胶保温毡等隔热材料可减少热损失，同时降低支座周边烫伤风险
• 连接件：耐高温密封垫和抗咬合螺栓润滑剂能确保长期紧固，防止热胀冷缩导致的松动

焊工护具等防烫装备虽非直接配套，但在狭窄空间安装时尤为关键。特别是检修工况下，头层牛皮材质的护膝护腿能有效阻挡飞溅火花。

配套选择应遵循功能互补原则：先确保支座核心承重能力，再通过温度压力监测、隔热防护和可靠连接形成完整解决方案。

五、为什么同样规格的固定支座使用寿命差异明显？

安装时的细节处理直接影响后期维护成本。管道切割毛刺未打磨会划伤支座衬垫，而不规范的螺栓紧固顺序可能导致受力不均。

维护周期需重点关注：

1. 每月检查螺栓预紧力，使用铜基螺栓润滑剂可延缓螺纹氧化
2. 季度清理积灰，避免保温层受潮降低隔热效果
3. 年度全面检测时，同步更换老化的硅酸铝纤维垫片

突发停启工况最考验系统可靠性。此时管道温度骤变产生的应力，需要配合橡塑管道保温层等缓冲材料共同应对。

蒸汽管道固定支座的选型本质是系统匹配问题。从初始承重参数到配套监测设备，从安装工艺到维护耗材，每个环节都需放在具体蒸汽压力、温度波动和空间限制下综合评估。防烫护具和螺栓润滑剂等看似边缘的要素，在长期使用中往往成为稳定性的关键变量。
