带外环金属缠绕垫怎么选？关键参数别忽略

在高压管道或腐蚀性介质环境中，选错带外环金属缠绕垫可能导致密封失效，甚至引发安全隐患。本文将帮你理清关键选型参数，避免因表面相似而忽略实质差异的采购误区。

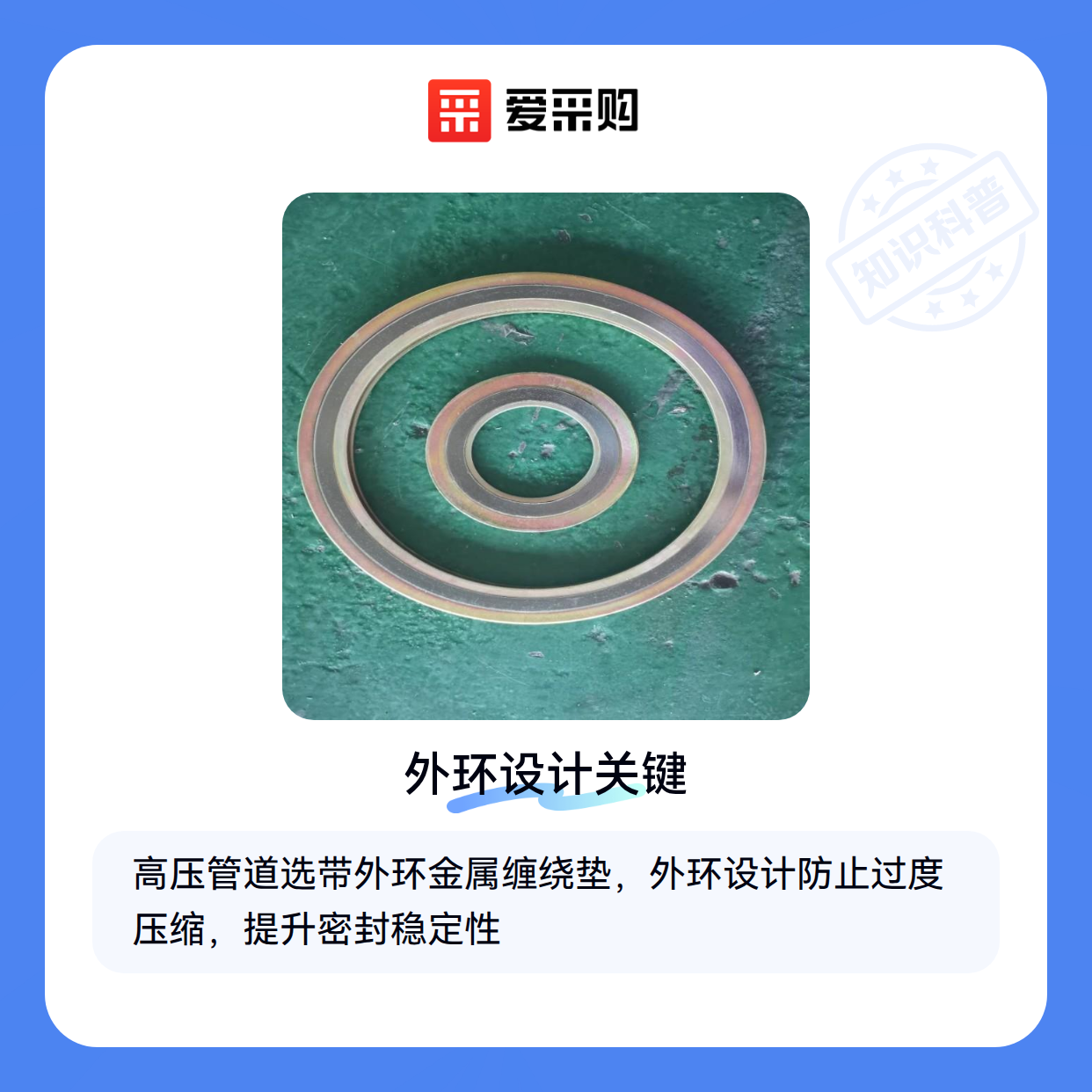

一、为什么带外环设计对密封性能至关重要？

金属缠绕垫的密封效果不仅取决于金属带材质，外环结构才是区分普通垫片与高压专用垫的核心要素。外环通过限制垫片过度压缩，在振动或压力波动工况下维持稳定密封面。

常见误区是仅关注304不锈钢或316L材质差异，却忽视外环与法兰面的匹配度。实际上，带外环设计更适合凹凸面法兰，而平面法兰可能需要内外环复合结构。

当介质含颗粒物或需要频繁拆卸时，外环还能保护缠绕层免受机械损伤。这类场景下，带外环金属缠绕垫的长期密封稳定性明显优于基本型。

二、如何根据工况匹配材质与结构？

高温高压工况需要三维参数匹配：

• 石墨填充垫耐温性更好，但氧化性介质中需改用四氟填充
• 酸性环境优先考虑316L金属带，碱性环境可选碳钢外环降低成本
• 压力波动大的管道应选V型钢带缠绕结构，其回弹性更适应形变

对于既需要耐腐蚀又承受高压的极端工况，常规带外环设计可能不够。此时可考虑内外环复合结构的高压石墨缠绕垫，其金属环能分担部分机械应力。

选型时还需预判安装条件：薄型垫片对法兰平行度要求更高，而加厚设计能补偿轻微法兰错位，但会降低螺栓预紧力的传递效率。

三、带外环金属缠绕垫在哪些工况下是更优选择？

当面临高压、强腐蚀或频繁振动的工况时，带外环金属缠绕垫的刚性外圈能有效防止垫片吹出，并保持法兰对齐。但并非所有场景都需要外环设计，选型时应先明确三个关键维度：

• 系统压力：超过常规法兰密封等级时，外环的约束作用变得关键
• 介质特性：强腐蚀性介质需配合外环保护内部缠绕层
• 机械振动：管道振动频繁的场合依赖外环的抗位移能力

对于压力波动较大的蒸汽系统，304不锈钢金属包覆垫可能因缺乏外环支撑而出现微动磨损。此时带外环设计能通过限制垫片径向位移，延长密封寿命。但需注意外环材质必须与法兰匹配，否则可能产生电化学腐蚀。

在需要频繁拆卸的检修口，金属螺旋垫因其弹性恢复性能可能比带外环方案更实用。这类相邻方案通过螺旋结构自适应法兰面微变形，适合温度骤变但压力稳定的工况。

最终决策还需考虑法兰表面状况——当法兰密封面有轻微划痕时，带外环设计能通过均匀分布压紧力弥补缺陷，而普通金属缠绕垫可能因应力集中导致早期失效。这引出了安装时对螺栓预紧力的精确控制需求。

四、为什么螺栓预紧力直接影响密封效果？

选购带外环金属缠绕垫后，许多用户会发现即使垫片本身质量合格，法兰连接处仍可能出现泄漏。这往往是因为忽视了螺栓预紧力与垫片压缩量的匹配关系。

• 预紧力不足：垫片无法充分填充法兰面微观不平整，导致介质渗透
• 预紧力过大：金属缠绕层被过度压缩，失去弹性回复能力
• 不均匀加载：法兰偏斜导致单边应力集中，加速垫片失效

建议配合使用法兰防锈喷剂处理螺栓螺纹，既能降低摩擦系数保证预紧力精准控制，又能预防拆卸时的咬死问题。对于需要频繁检修的管道系统，这种预防性维护能显著延长密封系统寿命。

实际操作中还需注意：法兰对中偏差超过0.2mm就需校正，否则即使使用带外环垫片也难以补偿不对中产生的间隙。激光对中仪能快速检测法兰平行度和同心度，比传统塞尺测量效率更高。

五、如何判断垫片是否需要更换？

带外环金属缠绕垫的压缩率控制是关键操作指标。首次安装时应记录初始厚度，紧固后测量压缩量，通常控制在设计压缩率的20%-30%范围内。超过这个范围会导致：

• 压缩不足：密封面接触压力不够
• 过度压缩：外环金属发生塑性变形

检修时若发现以下情况应更换垫片：外环出现明显压痕、缠绕层松散脱落、石墨填充层有贯穿性裂纹。使用法兰对中仪复查安装位置能避免因重复对中偏差造成的垫片二次损伤。

对于高温工况，建议每次停机检修都更换垫片。因为金属缠绕结构经过热循环后，其回弹性能会明显下降，继续使用可能酿成突发性泄漏。

选择带外环金属缠绕垫不能孤立评估产品参数，需要建立从法兰系统匹配性、安装工艺到维护周期的全局视角。先明确工况对密封系统的真实要求，再逆向推导垫片选型与配套方案，才能避免碎片化决策导致的密封失效风险。
