单面局部蚀刻钢网：如何避免选错工艺的尴尬？

面对单面局部蚀刻钢网的选型，你是否困惑于它与普通钢网的实际差异？本文将帮你理清工艺特性与适用场景，避免因选错工艺导致的锡膏转移不良或焊盘精度失控问题。

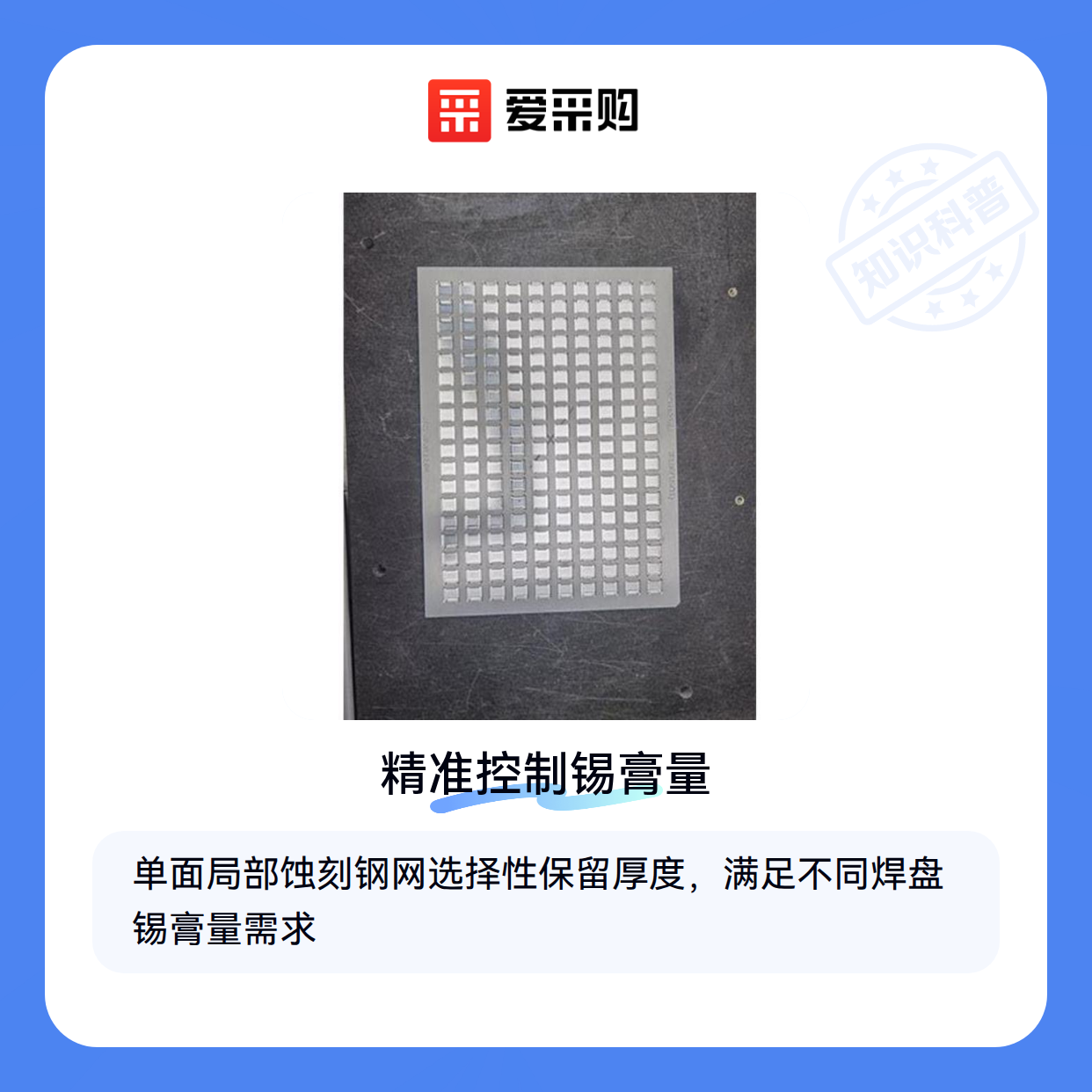

一、局部蚀刻如何精准控制锡膏沉积？

单面局部蚀刻的核心价值在于选择性保留钢网厚度：

• 非蚀刻区域维持原始厚度，确保整体结构强度
• 蚀刻区域通过化学减薄实现更精细的开口控制 这种差异化的厚度设计，使得同一张钢网能同时满足普通焊盘的大锡量需求和精密焊盘的微间距要求。

与全蚀刻钢网相比，局部蚀刻工艺通过保留部分区域的原始厚度，避免了整体钢网过薄导致的张力不足问题。这对需要频繁擦拭的产线环境尤为重要——未蚀刻区域就像钢网的'骨架'，能有效抵抗反复刮刀压力带来的形变风险。

当你的PCB设计同时存在0402以下小元件和散热焊盘时，局部蚀刻工艺能在一个印刷周期内完成不同锡膏量的精准分配，这是全蚀刻或电铸钢网难以兼顾的独特优势。

二、什么情况下必须选择局部蚀刻？

三类典型场景更适合局部蚀刻方案：

• 混合技术板：同一面上既有精密BGA又需要大焊盘灌锡
• 阶梯钢网需求：元件高度差要求不同区域锡膏厚度差异明显
• 高频擦拭环境：需要保留部分区域厚度以维持钢网整体稳定性

值得注意的是，双面蚀刻钢网虽然也能实现厚度差异，但其两面开口必须严格对准，这对有偏移风险的柔性电路板印刷反而可能成为劣势。而单面局部蚀刻的所有工艺都在同一面完成，更适合对位精度要求严苛的HDI板生产。

如果您的产品迭代速度快，经常需要修改局部焊盘设计，局部蚀刻钢网还能通过只修改特定区域的蚀刻方案来降低钢网整体更换频率——这是全蚀刻工艺无法提供的灵活性。

三、局部蚀刻钢网选型的三个关键维度

选择单面局部蚀刻钢网时，需重点关注蚀刻区域比例、开口精度和基材厚度这三个核心维度。这些参数直接决定了钢网能否精准匹配你的生产需求，避免因选型不当导致的锡膏转移不均或焊接缺陷问题。

• 蚀刻区域比例：根据PCB板上精密焊盘的分布情况，评估需要局部蚀刻的范围。比例过高可能增加成本，过低则无法发挥局部蚀刻的优势。
• 开口精度：局部蚀刻工艺的优势在于对微小焊盘的控制能力，通常需要达到更高的精度标准才能满足BGA等精密元件的需求。
• 基材厚度：较厚的基材适合需要更多锡膏量的场景，但会降低局部蚀刻区域的精细度；较薄的基材则相反。

与全蚀刻或双面蚀刻钢网相比，局部蚀刻工艺在应对高密度PCB设计时展现出独特优势。当你的产品需要同时处理常规焊盘和微型元件时，局部蚀刻能够提供更灵活的解决方案。例如，在同一个PCB板上，局部蚀刻区域可以精确控制0.3mm以下间距的BGA焊盘，而非蚀刻区域则保持标准开口设计。

对于需要更高精度的特殊场景，电铸钢网可能成为替代选择。这种工艺能够实现微米级的开口精度，特别适合晶圆级封装等极端精密的应用。不过，电铸工艺的成本相对较高，更适合小批量高价值产品的生产。

在确定钢网参数后，还需要考虑与之配套的SMT设备兼容性。不同厚度的钢网对印刷机的刮刀压力和平整度要求各异，局部蚀刻区域更需要精准的对位系统支持。

最终选型决策应基于PCB设计复杂度、生产批量大小和预算限制的综合评估。建议先制作样品进行实际印刷测试，验证局部蚀刻区域的效果，再决定批量采购方案。

四、为什么局部蚀刻钢网需要专用存储和检测设备？

局部蚀刻钢网的精密开口区域对存储环境更为敏感，普通钢网柜的防尘和防潮性能可能不足以保护蚀刻边缘的完整性。

• 蚀刻与非蚀刻区域的过渡部位容易积存锡膏残留，需要配备带智能扫码功能的钢网存储柜实现精准管理
• 局部蚀刻区域张力变化更明显，建议定期使用钢网张力测试仪监测关键点位
• 搬运时应避免叠放挤压，带有防震设计的钢网搬运车能降低运输损伤风险

日常检测环节需要特别注意：传统全蚀刻钢网的网孔检测仪可能无法准确识别局部蚀刻区域的微米级开口变化，建议配置专门针对局部蚀刻设计的钢网检测仪。

五、如何延长局部蚀刻区域的使用寿命？

局部蚀刻钢网的核心维护难点在于蚀刻边缘的清洁控制。普通钢网擦拭纸的纤维可能卡在蚀刻开口处，建议选用无尘钢网清洁纸配合专用清洁剂，以打圈方式轻柔处理过渡区域。

操作时需注意两个关键点：

1. 印刷前用钢网定位夹具确保蚀刻区域与PCB完全对齐，避免错位刮擦
2. 每次使用后立即清洁，防止锡膏固化在蚀刻凹槽内

长期未使用的钢网应在存储柜内保持竖直放置，避免局部蚀刻区域因自重变形。建议每月进行一次张力校准，重点关注蚀刻与非蚀刻交界处的数值波动。

选择单面局部蚀刻钢网的本质是匹配PCB设计的精度需求——当焊盘间距要求控制锡膏扩散范围时，这种工艺的物理隔离特性比全蚀刻更具优势。最终决策应基于：元件密度、焊盘尺寸、预算周期三者的平衡，而非单纯比较钢网单价。
