CVD金刚石散热片采购时,这个细节没注意可能浪费一半预算

6小时前

采购金刚石散热片时,最容易被忽视的成本陷阱不是单价,而是热界面处理不当导致的二次投入——你可能需要额外花费50%预算来补救散热效率不足的问题。

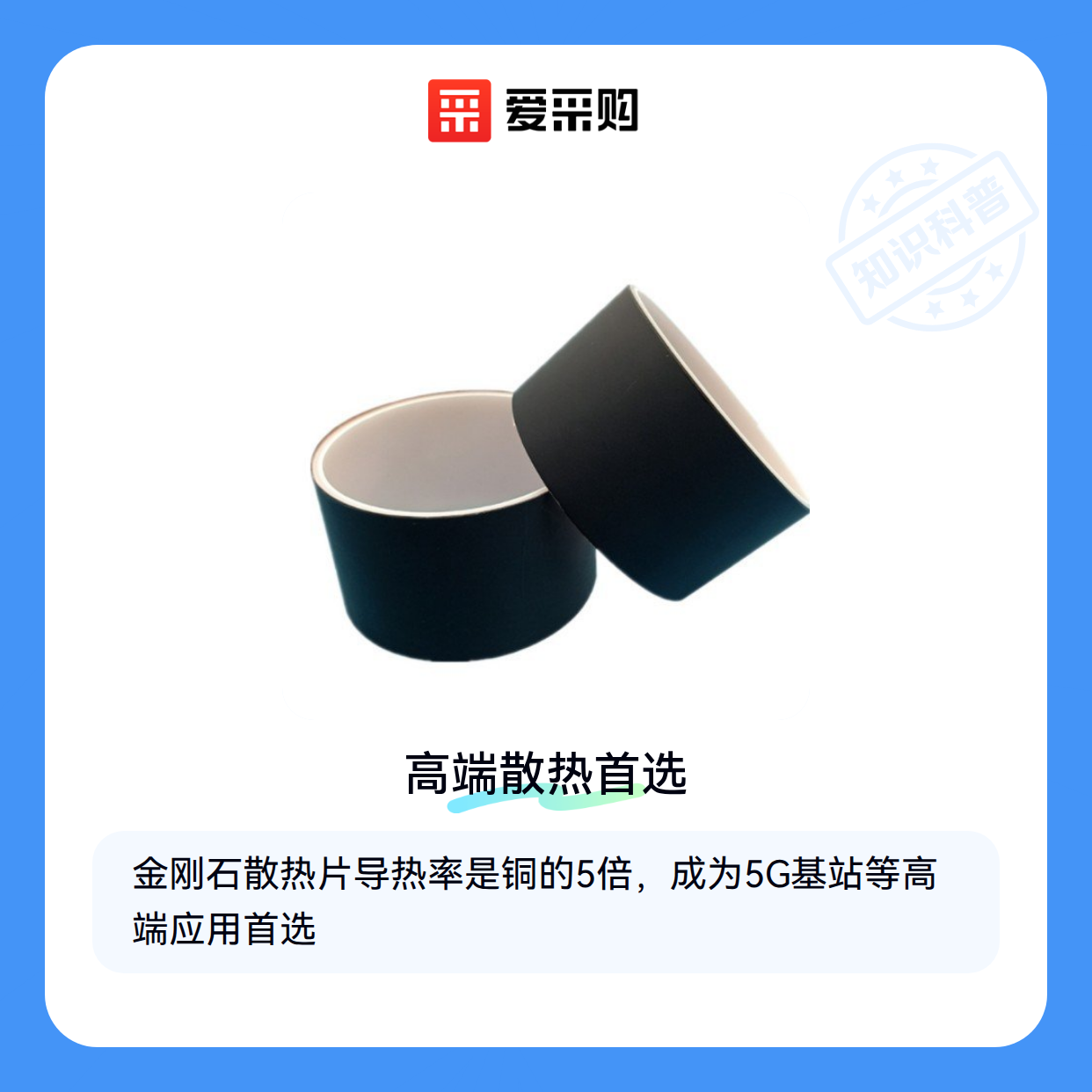

一、为什么高端散热开始转向金刚石材料

当芯片功率密度突破200W/cm²时,传统铜基散热片的导热瓶颈开始显现。金刚石材料凭借三项颠覆性优势成为5G基站、激光器和功率半导体的首选:

  • 热导率是铜的5倍以上,能瞬间导出局部热点
  • 热膨胀系数与半导体材料接近,减少界面应力开裂
  • 绝缘性能杜绝漏电风险,适合高集成度电路

目前主流的CVD金刚石热沉片通过气相沉积工艺,可实现1200-2000W/m·K的热导率,比天然金刚石更纯净均匀。这类产品在雷达TR组件中实测能降低结温40℃以上。

二、CVD与天然金刚石散热片的本质区别

虽然都叫金刚石,但CVD工艺产品在三个方面重构了价值逻辑:

  1. 厚度控制:可精确加工0.3-2.0mm的薄片,天然金刚石切割损耗高达70%
  2. 掺杂改性:通过硼掺杂调节电阻率,适应不同阻抗匹配需求
  3. 形状定制:支持20×20mm标准尺寸到4英寸圆片的灵活加工

注意金刚石微粉散热片是另一条技术路线,采用烧结工艺成本更低,但热导率通常不超过800W/m·K,适合对均热性要求不严苛的场景。

三、三类场景下如何匹配最佳散热方案

根据热流密度和预算约束,实际选型可参考以下矩阵:

  • 极端环境(航空航天/军工) 优先选择CVD金刚石热沉片,虽然单价超千元,但能承受-200℃~600℃剧烈温差 ▶️ 关键指标:热导率>1800W/m·K,厚度公差±0.02mm

  • 高性价比需求(消费电子/车载) 氮化铝散热片是折中选择,导热系数170W/m·K,价格仅为金刚石的1/10 ▶️ 注意:脆性较大需配合缓冲垫使用

  • 柔性安装场景(可穿戴设备) 石墨烯散热片厚度可做到0.1mm,支持曲面贴合 ▶️ 局限:各向异性导热,需优化铺层方向

四、散热系统搭建常被忽视的配套环节

只选对主散热片还不够,这些配套组件决定最终效果:

  1. 界面材料

    • 散热硅胶垫填充微观不平整(选8W/m·K以上型号)
    • 相变材料应对热循环导致的间隙变化
  2. 结构支撑

    • 散热基板承担机械固定功能
    • 碳纤维支架减轻整体重量
  3. 辅助散热

    • 热管快速均热
    • 微型风扇增强对流

五、安装时这个操作会让散热效率打七折

实测数据显示,80%的散热性能损失来自不当安装:

⚠️ 压力控制

  • 金刚石片需要5-10kg/cm²的均匀压力
  • 压力不足会导致界面接触热阻激增

⚠️ 清洁处理

  • 异丙醇擦拭后需在15分钟内完成贴合
  • 指纹油脂会使热阻增加3倍

⚠️ 固化工艺

  • 导热胶固化时需施加临时夹具
  • 双组分胶需严格按1:1混合

采购金刚石散热片本质是系统工程,需要同时评估热学性能、机械适配性和界面处理方案。对于功率超过300W的模块,建议优先考虑集成散热模组的完整解决方案,虽然初期投入高20%,但能省去后期30%的调试成本。
