溅射靶材选型指南:半导体和光伏行业的关键差异在哪里?
47分钟前一、哪些基础参数决定了溅射靶材的适用性?

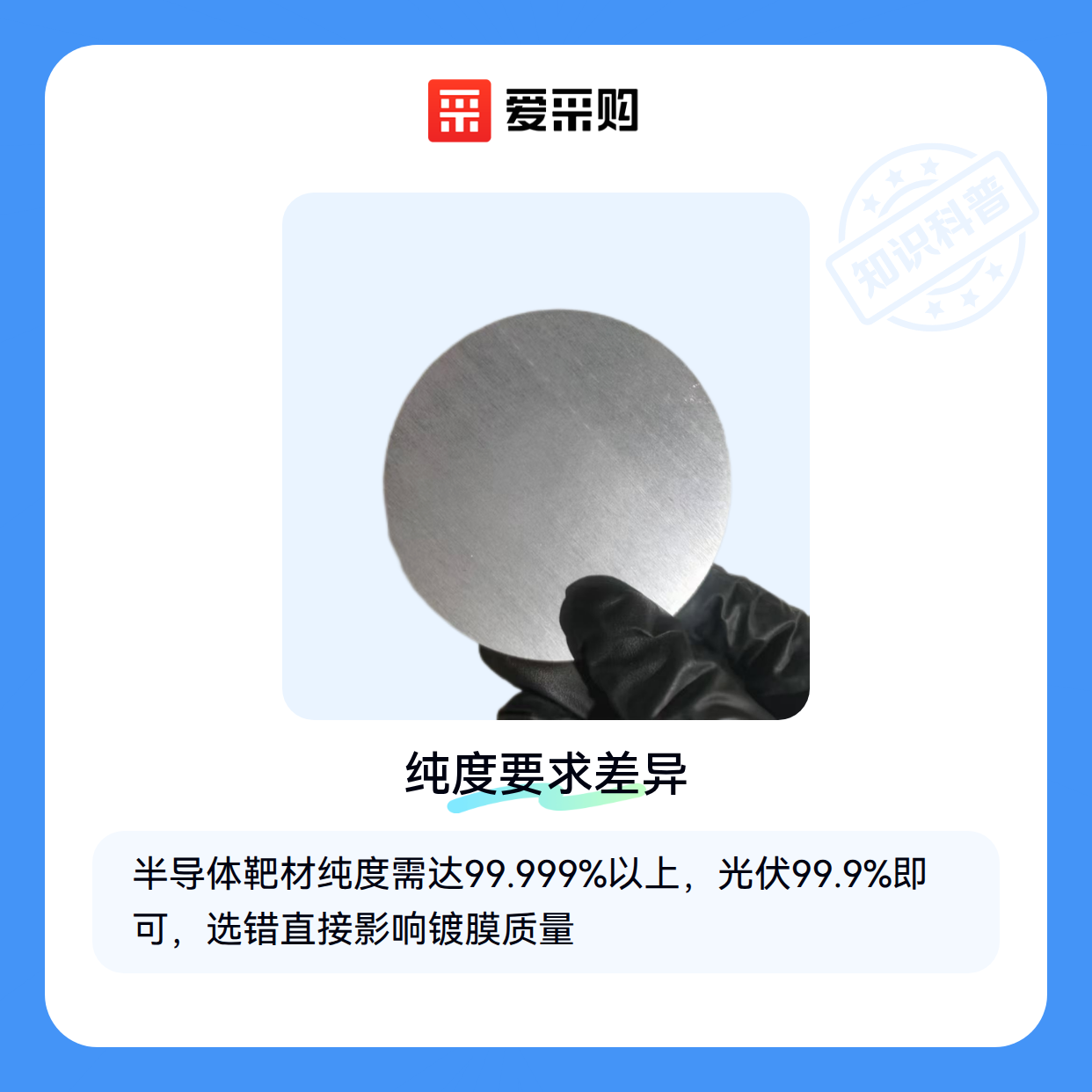

纯度是溅射靶材的核心指标,直接影响镀膜的导电性和均匀性。半导体行业通常要求99.999%以上的超高纯度,而光伏行业对99.95%左右的纯度即可满足需求。
密度和晶粒尺寸同样关键:
- 密度不足会导致靶材孔隙率高,溅射时易产生颗粒污染
- 晶粒尺寸过大会降低镀膜均匀性,尤其影响显示面板的显色效果
实际使用中,
二、半导体溅射靶材为何对纯度和缺陷率要求更苛刻?
半导体行业对溅射靶材的性能要求几乎是所有应用场景中最严苛的。由于芯片制造涉及纳米级电路图案,任何微小的杂质或结构缺陷都会导致器件性能下降甚至失效。
- 纯度要求:通常需要达到99.999%以上(5N级),尤其是铜、铝等导电层靶材,金属杂质会直接影响载流子迁移率
- 晶粒尺寸:需控制在微米级以下,过大晶粒会导致溅射膜层厚度不均
- 缺陷率:靶材内部气孔、夹杂物需近乎为零,否则会在镀膜时产生颗粒污染
实际选择时,半导体靶材往往需要配合特殊工艺:
- 超高真空环境要求靶材放气率极低,因此多采用热等静压(HIP)处理的
钛硅合金靶材 - 对于栅极介质层沉积,氧化物靶材需要精确控制氧空位浓度
- 在3D NAND等立体结构中,阶梯覆盖性成为关键指标,这时
磁控溅射靶材 的结晶取向就比密度更重要
这种严苛要求带来的直接影响是成本差异——半导体级靶材价格可能是光伏用靶材的数倍。但对于28nm以下制程,即使成本再高也必须选择经过二次电子束熔炼的
三、光伏和显示面板更关注溅射靶材的哪些特性?
相比半导体行业,光伏和显示面板对溅射靶材的要求更侧重宏观性能:
- 均匀性:大面积镀膜时(如光伏玻璃或OLED基板),靶材的成分均匀性直接影响膜层电阻分布
- 耐腐蚀性:光伏背电极靶材需要耐受湿热环境,显示面板的ITO靶材要防止氧化
- 沉积速率:考虑到量产效率,常采用
多弧离子镀膜设备 配合高溅射率的合金靶材
具体到不同应用场景:
- 晶硅光伏的铝背场通常选用含少量硅的铝合金靶材,既能保证导电性又可抑制晶界扩散
- 薄膜太阳能电池的CZTS吸收层则需要严格控制铜锌锡靶材的原子比例
- 显示面板的栅极线常用钼铌合金靶材,因其热膨胀系数与玻璃基板更匹配
值得注意的是,这些行业对靶材的宽容度相对较高。例如光伏用铝靶纯度只需99.9%(3N级),但必须确保每批次成分稳定——实际生产中,因靶材成分波动导致整批组件效率下降的情况,比单纯纯度不足更常见。
四、溅射靶材与配套设备的协同关系如何影响选型?
溅射靶材的实际性能表现不仅取决于自身参数,还与配套设备的协同工作密切相关。例如,
关键配套设备对靶材选型的影响主要体现在以下几个方面:
- 镀膜机类型:
双室磁控溅射镀膜机 对靶材的冷却效率要求更高,可能需要配合专用冷却水循环机 使用 - 真空系统:
不锈钢真空腔体 在高纯度应用中更稳定,但需搭配特定真空泵油 和密封圈 - 工艺气体:
高纯氩气 的纯度直接影响溅射效率,需配合气体分析仪实时监控
实际使用中容易被忽略的是靶材与背板的绑定质量。
五、如何根据行业差异做出最终选型决策?
综合半导体和光伏行业的不同需求,选型时需要建立优先级判断:半导体更关注靶材的极限纯度(如99.9999%以上)和缺陷控制,而光伏行业则优先考虑大面积均匀性和成本平衡。显示面板行业可能需要在两者间折中。
最终决策应遵循以下逻辑链条:
- 明确应用场景的核心性能需求(导电性/透光性/耐候性)
- 评估现有设备对靶材规格的限制(如最大安装尺寸)
- 核算全生命周期成本,包括更换频率和维护难度
记住没有‘万能’靶材——半导体用的超高纯靶材在光伏产线上可能造成不必要的成本负担,而光伏用的经济型靶材又无法满足芯片制造的严苛要求。找准行业特性的平衡点才是关键。
