LM324单电源滤波器为什么总出问题？这些误区你可能没注意

LM324单电源滤波器看似简单，但很多工程师在实际应用中常因忽略其工作电压范围、输入阻抗匹配等细节导致性能不稳定——这往往是设计时没注意到的隐性门槛。

一、LM324单电源滤波器最容易在哪些场景下出问题？

LM324单电源滤波器在实际应用中常见的误用场景包括：

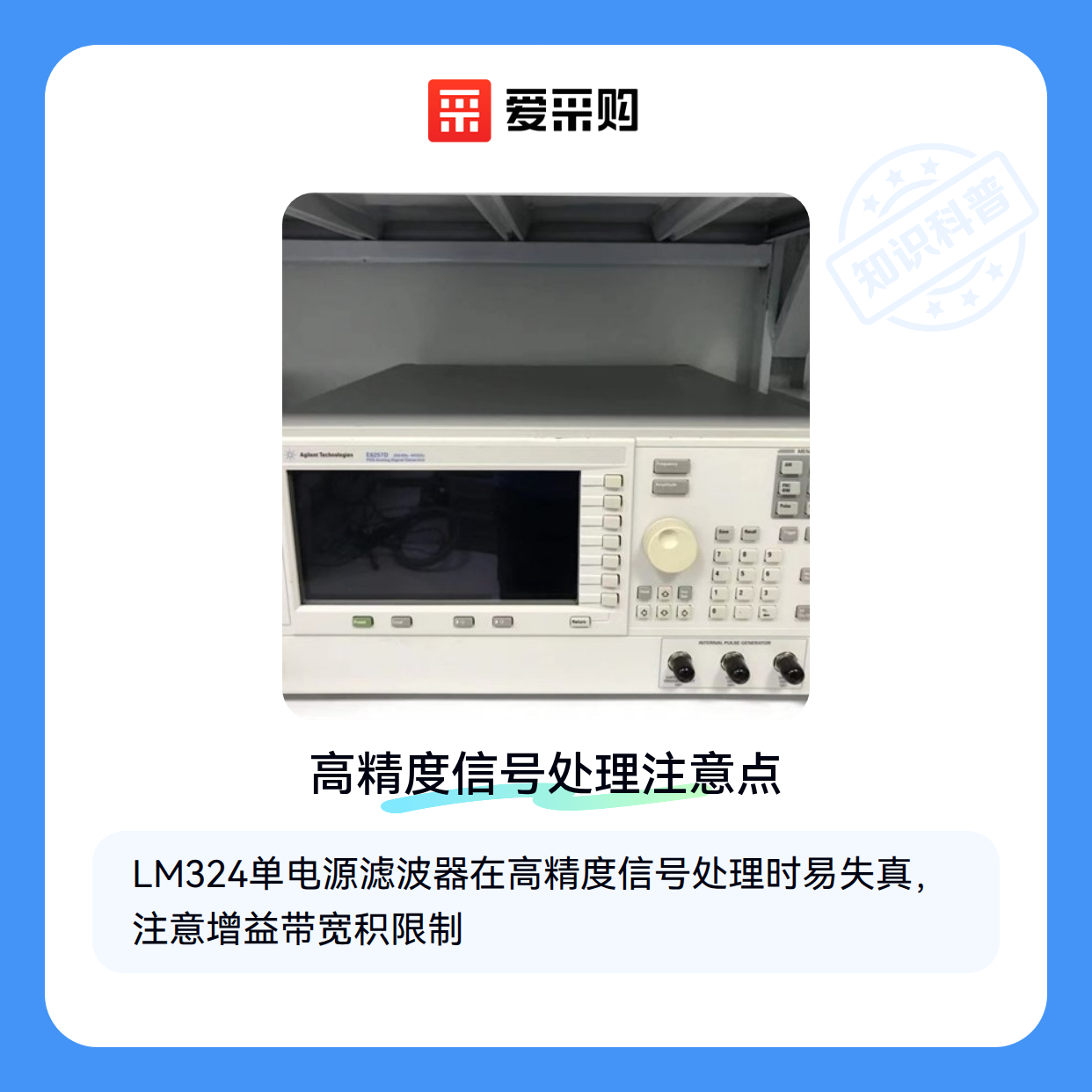

• 在需要高精度信号处理的场合使用，忽略了其有限的增益带宽积和输入偏置电流，导致信号失真或响应速度不足。
• 在电源电压波动较大的环境中使用，未考虑其单电源供电的局限性，容易引发输出不稳定或噪声增加。
• 用于高频信号滤波时，未搭配适当的RC低通滤波器或抗混叠滤波器，导致高频噪声无法有效抑制。

这些误用场景往往源于对LM324性能边界的误解。例如，其单电源设计虽然简化了电路，但在某些场景下可能成为性能瓶颈。

二、为什么LM324单电源滤波器在这些场景下容易失效？

LM324单电源滤波器的性能限制主要来自其内部结构：

• 有限的增益带宽积使其在高频信号处理时响应速度不足，容易造成相位滞后或幅度衰减。
• 单电源供电设计导致其共模输入电压范围受限，在电源波动时容易进入非线性工作区。
• 内部缺乏专门的EMI滤波设计，对射频干扰的抑制能力较弱。

这些技术特性决定了LM324更适合低频、稳定电源环境下的简单滤波应用。超出这些条件时，需要考虑更专业的运算放大器滤波器或有源滤波器电路。

三、如何避免LM324单电源滤波器的常见设计错误？

LM324单电源滤波器的性能高度依赖外围电路设计，实际应用中容易因忽略以下关键点导致滤波效果不达标：

• 输入级未加高频旁路电容，导致运算放大器在高频段自激振荡
• 反馈电阻取值过大，使得截止频率偏离设计目标
• 单电源供电时未设置合适的中点偏置电压，造成信号削波

正确的PCB布局同样重要：电源滤波电容应尽量靠近芯片供电引脚放置，地线走线要避免形成环路。对于要求较高的场景，建议选用金属化聚丙烯薄膜电容（如CBB系列）作为电源退耦电容，其低ESR特性有助于改善高频滤波效果。

调试时可先用信号发生器输入扫频信号，配合示波器观察输出端幅频特性。若发现截止频率附近出现异常凸起，通常说明需要调整补偿电容或检查接地质量。

四、哪些配套设备能提升LM324滤波系统的可靠性？

完整的测试验证需要以下配套设备支持：

• 能输出精确频率的信号发生器，用于验证滤波器的幅频特性
• 高输入阻抗示波器，避免测量时影响滤波器负载特性
• 低噪声线性电源，减少电源纹波对测试结果的干扰

当处理高频信号或需要更陡峭的滤波特性时，可考虑用专用滤波芯片替代LM324搭建的电路。这类方案虽然成本略高，但能避免运放固有增益带宽积带来的限制。

对于必须使用LM324的场合，建议增加一级LC预滤波网络，既能减轻运放负担，又能改善高频抑制效果。实际布线时注意将电感与电容成直角放置，减少电磁耦合。

是否选用LM324搭建单电源滤波器，关键要看应用场景对滤波精度的要求。对于音频处理等低频应用，通过精心设计外围电路完全可以满足需求；但若涉及射频干扰抑制或需要精确的截止特性，则建议评估专用滤波器方案。

无论采用哪种方案，都建议在PCB投板前先用万用板搭建原型电路，用信号发生器配合示波器进行全频段测试，这往往能发现仿真中难以预料的问题。
