T型三电平桥臂碳化硅模块怎么选？关键差异可能被低估了

面对T型三电平桥臂碳化硅模块的选型，你是否清楚不同拓扑结构对系统效率的实际影响？本文将帮你梳理关键差异，避免因忽视架构特性而导致的性能折损。

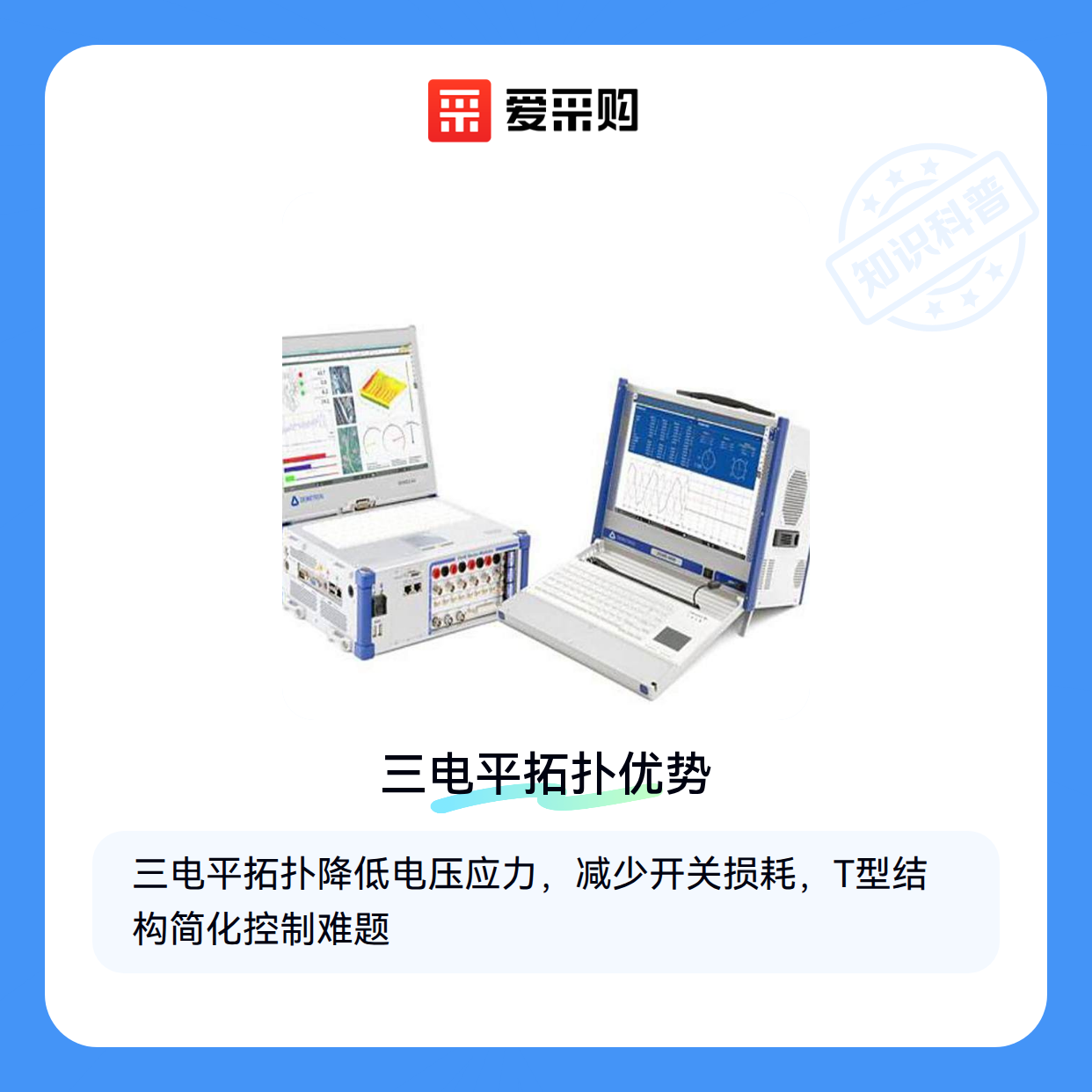

一、为什么三电平拓扑在中高压场景更具优势？

三电平拓扑通过中性点钳位结构，有效降低了开关器件的电压应力。与传统两电平架构相比，其核心价值在于：

• 开关损耗显著降低，尤其适合高频应用场景
• 输出电压谐波更少，减少滤波元件体积
• 器件电压应力减半，提升系统可靠性

但需注意：电平数增加并非绝对优势。T型桥臂通过精简器件数量，在保持三电平优势的同时，避免了复杂拓扑带来的控制难题和导通损耗增加问题。

当采用碳化硅器件时，T型结构的价值被进一步放大——碳化硅材料固有的高速开关特性与三电平电压阶跃完美配合，这是选型时最容易被低估的协同效应。

二、碳化硅如何释放T型架构的潜在优势？

相比硅基模块，碳化硅在T型三电平桥臂中展现出三重增益效应：

• 反向恢复电荷几乎为零，消除桥臂直通风险
• 更高结温耐受能力，简化散热系统设计
• 开关速度提升带来更精准的PWM控制

这些特性使得碳化硅T型模块特别适合需要频繁启停、快速动态响应的场合。但要注意：碳化硅的溢价是否值得投入，取决于具体应用对开关损耗的敏感程度。

在评估性价比时，建议将关注点从单模块价格转向系统级收益：驱动电路简化、散热器体积缩减以及滤波器成本下降，这些隐性收益往往能抵消初始采购差价。

三、光伏与电动汽车场景下如何匹配T型三电平碳化硅模块？

选择T型三电平碳化硅模块时，首要考虑的是应用场景的电压等级和开关频率需求。光伏逆变器通常需要适应较宽的输入电压范围，而电动汽车驱动则更关注高开关频率下的效率表现。

• 光伏场景：优先选择耐压等级更高、抗PID效应强的模块，中性点钳位结构能有效降低共模电压
• 电动汽车：侧重低导通损耗和快速开关特性，碳化硅材料在此类高频应用中优势明显

散热设计是另一个关键差异点。相同功率等级下，光伏电站通常采用自然冷却或强制风冷，而车载环境需要模块具备更强的抗振动性能和紧凑型散热接口。部分混合碳化硅模块通过优化封装工艺，在保持性能的同时降低了热阻。

实际选型时容易陷入参数对比的误区，建议先明确系统级需求：

1. 确认直流母线电压范围和最大工作电流
2. 评估散热条件对模块降额曲线的影响
3. 核算开关损耗在总损耗中的占比 这种基于工况的反推方法，比单纯比较标称参数更能避免配置浪费。

对于需要更高开关速度的特殊应用，氮化镓方案在某些高频段可能更具优势，但其电压等级目前仍受限制。当系统既需要三电平拓扑的电压适配性，又追求极致开关性能时，T型碳化硅模块仍是更平衡的选择。

最终决策还需考虑驱动电路的匹配性，这直接关系到模块性能的充分发挥。不同品牌的T型三电平模块对栅极驱动电压、保护响应时间等参数要求存在细微差别，这些配套细节往往比主模块参数更容易被低估。

四、为什么高速开关特性让栅极驱动成为关键配套？

碳化硅模块的高速开关特性在提升效率的同时，对栅极驱动电路提出了更高要求。普通硅基模块的驱动芯片可能无法满足碳化硅器件所需的快速关断能力和抗干扰性能，这会直接影响模块的开关损耗和系统可靠性。 选择配套驱动时，需重点考察其响应速度、隔离耐压等级以及抗共模噪声能力，SOP14或DIP封装的隔离驱动芯片通常是更稳妥的选择。

直流支撑电容的选型同样需要适配碳化硅的高频特性：

• 传统铝电解电容的等效串联电阻（ESR）在高频下损耗明显，更适合采用CH91等高频薄膜电容
• 电容容值需根据开关频率重新计算，过大的容值反而会增加回路电感
• 安装时应尽量靠近模块端子，紫铜母线排的布局要避免形成环形磁场

散热界面材料的选择常被低估。碳化硅模块的更高功率密度使得传统导热硅脂容易老化干涸，而烧结银膏在长期高温下的导热稳定性和机械强度更具优势，尤其适合TO-247等大功率封装。

这些配套件的匹配质量直接决定系统整体性能，采购时建议用功率分析仪实测开关波形和温升，避免主模块优而系统差的尴尬。

五、多模块并联时如何避免成为可靠性短板？

当需要并联多个T型三电平桥臂模块时，均流控制是首要挑战。各模块参数微小的不一致性会在动态过程中被放大，导致部分模块过载。除了尽量选择同批次产品外，还应：

• 在驱动电路预留独立的栅极电阻调节功能
• 采用低感抗的TMY紫铜排对称布局
• 安装桥臂电流传感器实现实时监测

物理安装的细节同样关键。模块保护外壳不仅要考虑散热需求，还需确保足够的电气间隙和爬电距离。全铝材质的外壳在电磁屏蔽和散热方面表现更好，但要注意与散热器之间的绝缘硅胶垫片耐压等级。

调试阶段建议先用绝缘测试仪检查所有非带电金属部件的绝缘阻抗，特别是潮湿环境下。防静电手环等基础防护措施在接触碳化硅器件时比硅器件更重要。

选择T型三电平桥臂碳化硅模块本质是选择系统级解决方案。从拓扑结构适配到器件特性发挥，再到配套件协同设计，需要建立三级评估框架：先明确应用场景的开关频率和功率等级需求，再匹配模块的电气参数和散热方案，最后通过驱动、电容等配套件的精准选型释放碳化硅的全部潜力。
