黑窑高温区该用哪种耐火水泥才扛得住？

黑窑高温区对耐火材料的要求远超普通工业窑炉，选错耐火水泥可能导致内衬开裂、剥落甚至坍塌。这篇文章帮你理清黑窑工况下的材料匹配逻辑，避开常见选型误区。

一、为什么黑窑对耐火材料要求特别高？

黑窑的极端工况主要体现在三个方面：

• 温度波动剧烈：从常温到1600℃的快速升温，普通硅酸盐耐火水泥会出现爆裂
• 化学侵蚀严重：煤焦油等燃烧产物会腐蚀镁质耐火水泥中的氧化镁成分
• 机械应力复杂：物料翻滚带来的冲击力要求材料兼具高强度和韧性

这些特点决定了黑窑必须使用铝酸盐耐火水泥这类高温稳定性更好的材料，普通耐火胶泥很难撑过半年。🔥 核心在于平衡耐火度与热震稳定性。

二、黑窑不同温度带该怎么匹配水泥类型？

黑窑通常分为预热带（800-1200℃）、烧成带（1200-1500℃）和冷却带三个温度区间：

• 预热带：可选用磷酸盐耐火水泥，其低温粘结性强且成本较低
• 烧成带：必须采用高铝耐火水泥，氧化铝含量建议≥70%以抵抗高温熔蚀
• 冷却带：搭配含钢纤维的耐火浇注料能更好应对急冷急热

实际施工时要注意，不同温度带的材料接缝处需要预留膨胀缝。⚠️ 混用不同品类水泥会导致接缝处率先损坏。

三、根据窑炉结构选择耐火水泥的三种思路

1. 回转窑：优先考虑CA-50系列低钙耐火水泥，其荷重软化温度高且抗剥落性好
2. 立窑：适合莫来石质浇注料，施工时加入耐火粉料可提高密实度
3. 隧道窑：建议分层施工，工作面用高铝料，保温层用轻质硅线石耐火粉

窑墙厚度超过300mm时，建议设置锚固件增强整体性。💡 越是大型窑炉越要考虑热膨胀系数匹配。

四、施工前别忘了这些配套材料的准备

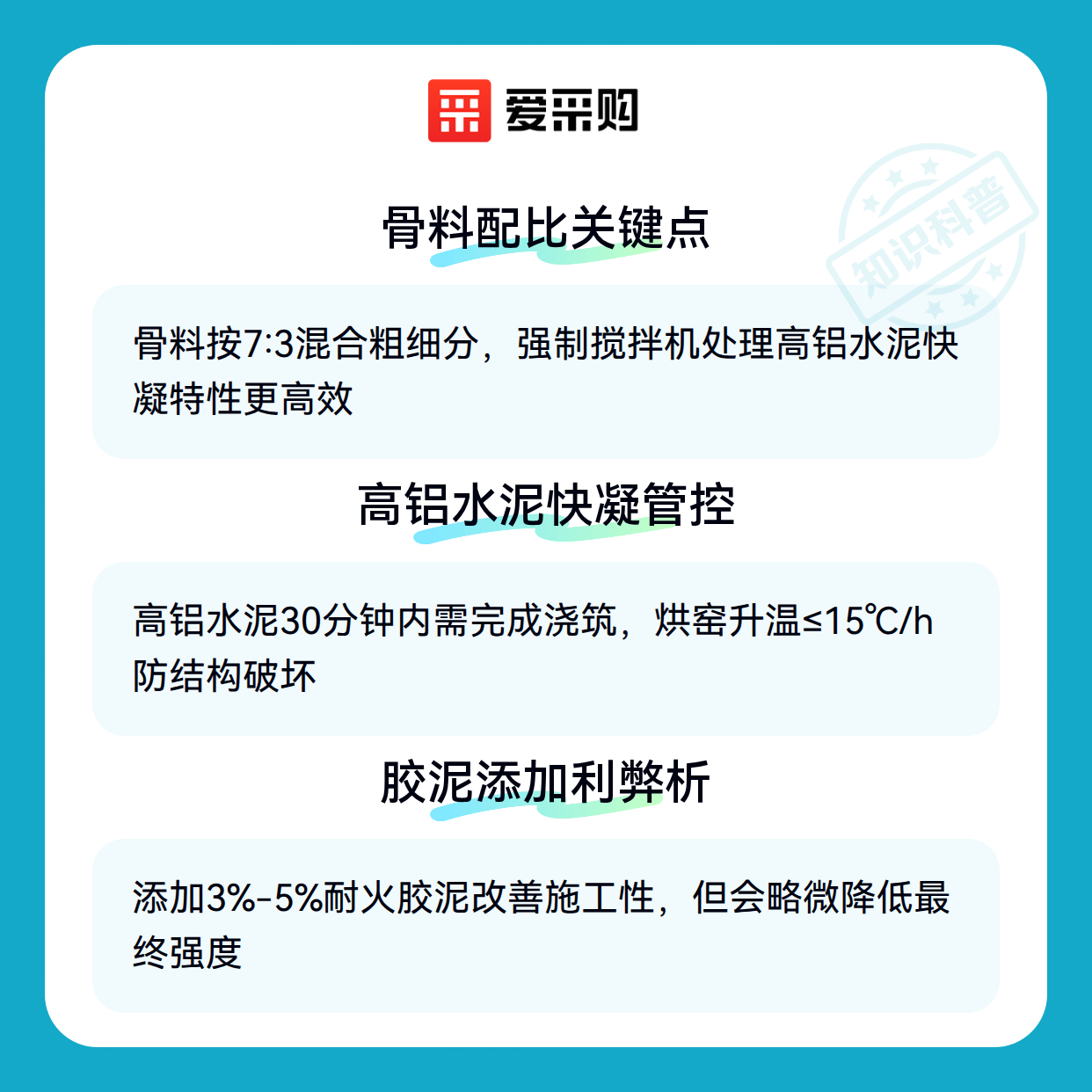

• 骨料级配：粗骨料（3-5mm）与细骨料（<1mm）按7:3混合能提升耐火骨料的堆积密度
• 粘结体系：高温粘结剂的耐酸碱性要与主材匹配，pH值差异过大会导致分层
• 施工工具：强制式搅拌机比滚筒式更适合处理高铝水泥的快凝特性

搅拌用水必须控制氯离子含量<50ppm，否则会加速窑炉内衬材料的腐蚀。🚧 配套材料不合格会直接抵消主材性能优势。

五、耐火水泥养护不当反而会降低耐高温性？

黑窑用耐火材料最容易被忽视的养护要点：

• 初凝控制：环境温度25℃时，高铝水泥需在30分钟内完成浇筑
• 脱水曲线：烘窑阶段每小时升温不超过15℃，避免蒸汽压力破坏结构
• 热震测试：首次使用前建议用木柴烘烤至600℃做适应性验证

添加3%-5%的耐火胶泥能改善施工和易性，但会略微降低最终强度。🌡️ 养护质量比材料本身更能决定使用寿命。

黑窑耐火材料选型本质是温度、化学和机械三要素的平衡。重点关注高铝耐火浇注料的氧化铝含量、耐火水泥的热震稳定性以及配套施工方案，根据窑型结构选择最适合的配比组合。
