工业现场的总线PLC选型，老电气工程师的取舍逻辑

当产线上十几个伺服电机需要同步控制时，总线PLC就是那根看不见的指挥棒——选错协议可能让整个系统变成"聋哑人"。

一、为什么不同产线对总线协议的需求差异这么大？

走进汽车焊装车间和食品灌装线，你会发现两种完全不同的节奏：前者要求微秒级同步精度，后者更关注抗干扰能力。这种差异直接决定了EtherCAT PLC和PROFIBUS PLC的分野：

• 运动控制场景：机械臂轨迹插补需要硬实时通信，EtherCAT的分布式时钟机制能保证所有节点时间同步误差小于1微秒
• 过程控制场景：化工反应釜的温度控制更看重抗电磁干扰，PROFIBUS的屏蔽双绞线在强干扰环境下更可靠
• 混合型产线：包装机械既要处理视觉检测又要控制伺服定位，这时候工业自动化控制器的协议栈兼容性就至关重要

产线节奏决定总线心跳，协议选择本质是对生产节拍的翻译。🔧

二、实时性和兼容性，总线PLC选型的两难抉择

汽车电子厂最头疼的往往不是PLC本身，而是总线上挂载的第三方设备——某德国品牌的视觉传感器只支持CANopen，而日系机械手却要求EtherCAT。这种时候就会暴露总线PLC的两个核心矛盾：

1. 协议转换损耗：通过网关转换协议会引入3-5ms延迟，对高速冲压线可能是致命伤
2. 拓扑结构限制：菊花链拓扑的EtherCAT在设备检修时需要整线停机，而PROFIBUS的分支结构允许单点维护

最近调试过的一条锂电池产线就遇到典型问题：他们用Modbus PLC接老式温控表确实便宜，但后来新增的六轴机器人直接把通信周期拖慢到200ms，最终不得不整线改造。

真正的选型智慧：留出30%的通信余量给未来三年可能新增的设备。💡

三、从汽车焊装到食品灌装，协议选择如何匹配场景？

高速高精度场景

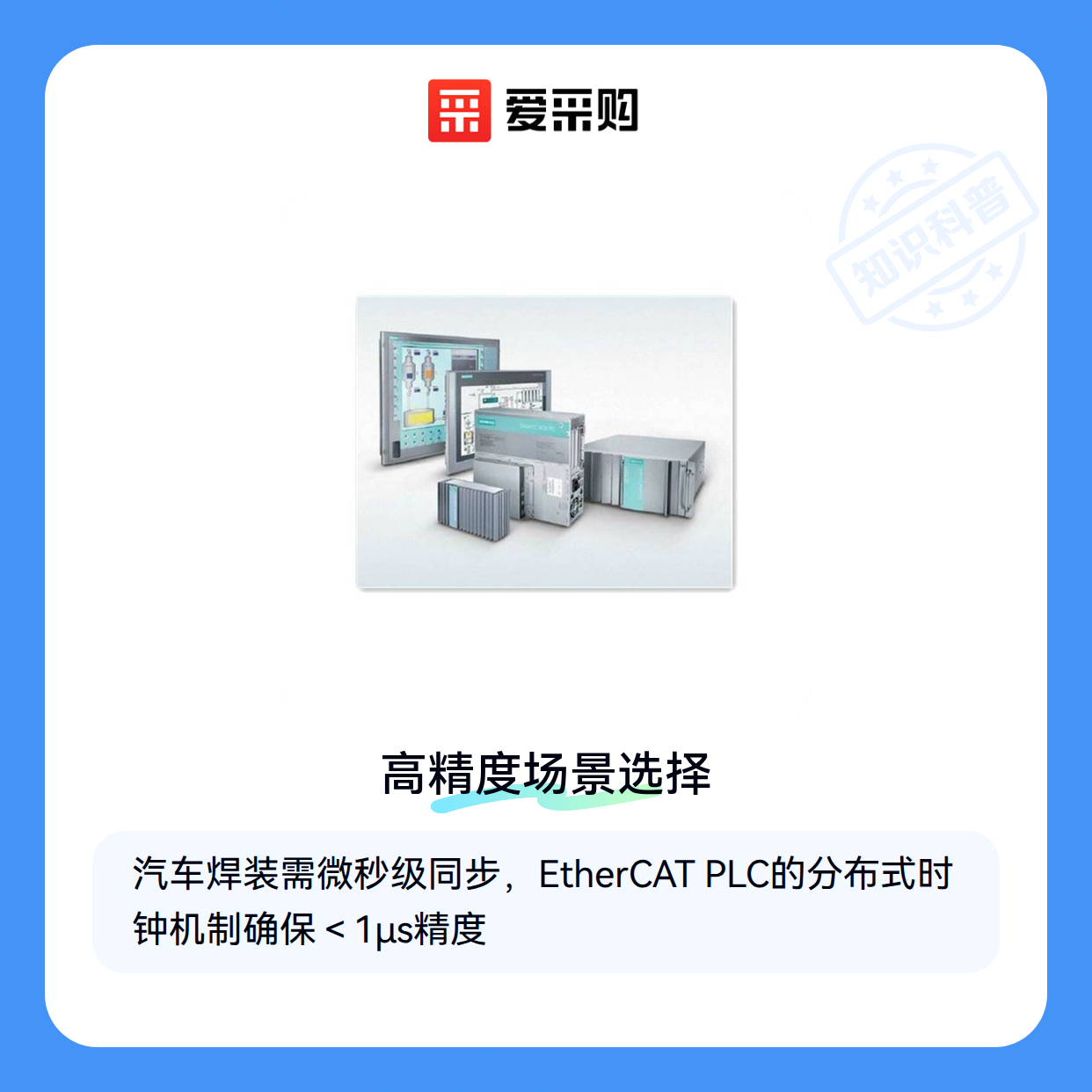

• 汽车焊装/半导体设备：首选EtherCAT，其分布式时钟和DC同步机制能实现＜1μs的时间同步精度
• 替代方案：当遇到必须接入非实时设备时，可以考虑带时间戳功能的工业PC作为主站

强干扰环境

• 食品灌装/电镀产线：PROFIBUS的RS485物理层在潮湿、腐蚀性环境中更可靠
• 灵活扩展需求：分布式IO模块允许在产线不同位置分散布置采集点，避免长距离模拟量传输

复杂运动控制

• 包装机械/CNC机床：CANopen PLC的PDO映射功能特别适合多轴协同控制
• 高动态响应：运动控制器自带插补算法，能减轻总线通信压力

记住：产线改造比新建更难，选型时要给"未来可能"留个座位。🚀

四、别让HMI界面成为总线性能的瓶颈

很多工程师选完PLC才发现，触摸屏刷新速度居然跟不上总线数据更新频率。这个问题通常源于两个隐形杀手：

1. HMI通信接口瓶颈：普通串口屏的刷新周期在100ms级，而EtherCAT数据每2ms就更新一次
2. 协议栈处理能力：部分低价HMI处理Modbus TCP协议时会占用50%以上的CPU资源

解决方案其实很明确：

• 选择带EtherCAT主站功能的HMI人机界面
• 工业以太网电缆要用带双层屏蔽的PUR护套款，特别是经过变频器区域时

经验法则：HMI的通信带宽至少是总线速率的3倍，就像高速公路要有应急车道。🛠️

五、调试时才发现的总线终端电阻问题

上周有家电子厂反映他们的PROFIBUS网络每到下午就丢包，最后发现是终端电阻的问题——这类细节在选型时最容易被忽视：

• 阻抗匹配：PROFIBUS必须在首尾两端接120Ω电阻，网络中间任何一点的阻抗偏离都会导致信号反射
• 拓扑影响：EtherCAT虽然理论上不需要终端电阻，但超过20个节点后建议使用总线耦合器增强信号
• 扩展风险：PLC扩展模块增加后，总线负载率可能超限，需要重新计算报文周期

建议在调试包里常备几个可调电阻，比事后查线省半天工时。🔌

总线PLC选型本质是场关于时间的谈判——与设备响应时间谈判，与产线迭代周期谈判，与技术生命周期谈判。重点考虑PLC编程软件的可持续性和工业交换机的端口冗余，毕竟产线上的每一次协议转换都在消耗宝贵的时间精度。
