电桥选型的核心考量点

测量电子元器件的阻抗参数时，电桥往往是工程师的首选工具。它能精准捕捉电容、电感、电阻的细微变化，是研发、质检和生产环节不可或缺的设备。但面对不同精度、频率和功能需求时，如何选择最适合的型号？这篇文章帮你理清思路。

一、电桥在电子测量中的关键作用

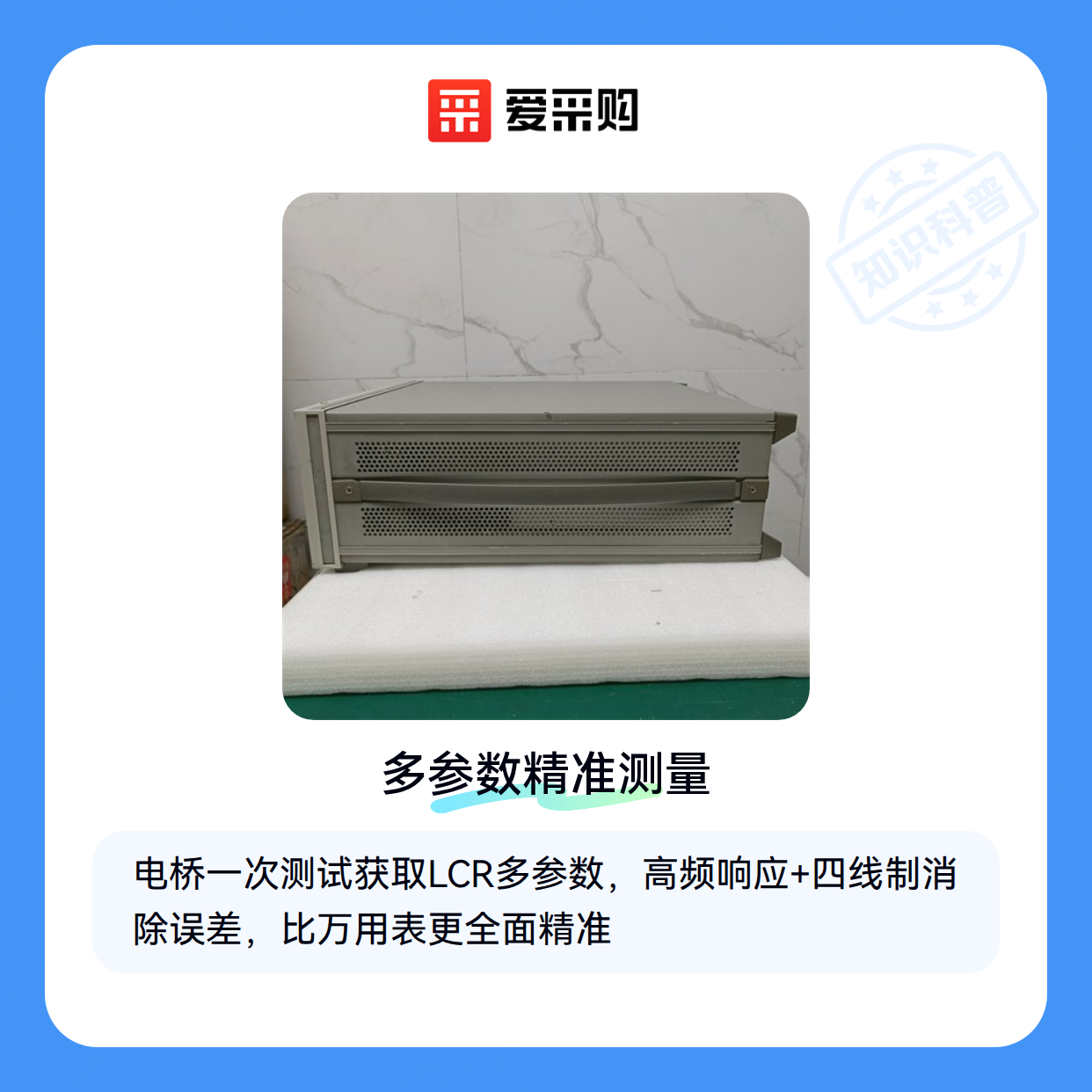

无论是评估新设计的电路板，还是检测批量生产的元器件，LCR数字电桥都能提供比普通万用表更全面的参数分析。它的核心价值在于：

• 同时测量多参数：一次测试即可获取电感(L)、电容(C)、电阻(R)及品质因数(Q)等数据
• 高频响应能力：尤其适合开关电源、射频电路等需要考察元器件在高频下表现的应用
• 接触误差消除：通过四线制测量法，大幅降低测试线电阻对结果的影响

而精密LCR电桥更进一步，在材料研究、航空航天等对数据精度要求严苛的领域表现突出。例如评估磁性元件的损耗特性时，0.05%的基本精度能有效区分微小差异。

🔍 结论：电桥的价值在于用单次测试替代多次手工测量，同时保证数据可靠性。

二、电桥的核心功能与性能指标

选择电桥时，常被忽视的两个关键维度是测试频率范围和信号输出电平：

• 频率适配性：低频电桥（20Hz-100kHz）适合常规电容电感测试；高频型号（可达500kHz以上）则用于分析射频元件或压电陶瓷特性
• 信号电平调节：测试敏感元件时需要降低激励电压，避免损坏被测器件；而大容量电解电容测量则需更高驱动电流

手持式电容电感测试仪虽然便携，但受限于体积，其频率范围和精度往往低于台式设备。例如某些型号只能提供1kHz固定频率，难以满足宽频带分析需求。

⚡ 结论：先明确被测元件的频率特性和耐压范围，再匹配电桥的硬件能力。

三、根据需求选择合适的电桥类型

场景一：基础研发与教学实验

• 选用惠斯通电桥：结构简单、成本低，适合原理演示和直流电阻测量
• 注意：手动平衡式操作效率较低，不适合批量检测

场景二：生产线快速分选

• 选用LCR电桥：自动量程切换、内置分选功能，可设置合格/不合格阈值
• 典型配置：10档分选+列表扫描功能，直接输出统计报告

场景三：高频材料分析

• 选用数字电桥的高端型号：支持多点频率扫描，图形化显示阻抗曲线
• 关键功能：磁芯损耗评估、压电材料谐振点分析

🔧 结论：没有"最好"的电桥，只有最匹配使用场景的解决方案。

四、电桥使用中不可或缺的辅助工具

采购电桥后，这些配套设备直接影响测量效果：

• 电桥测试夹具：四端开尔文夹具能消除接触电阻，尤其适合低阻值测量；高频测试还需注意夹具的屏蔽性能
• 电桥校准器：定期校准保证数据可信度，内置自检功能的型号能简化流程

🛠️ 结论：优质配件如同电桥的"延伸手臂"，投入占比虽小却关乎整体精度。

五、电桥日常使用与维护的关键点

• 连接线管理：劣质线材会引入额外阻抗，优先选用镀金接口的低阻电桥连接线
• 环境控制：避免强电磁干扰，温度波动超过±5℃时需重新校准
• 自检习惯：每次开机用短路板和标准件验证基线数据

📌 结论：电桥的长期稳定性，30%取决于设备本身，70%在于规范使用。

从手持便携式到实验室精密型号，电桥的选择本质是精度、效率、成本的平衡。建议先明确测试场景的最高频点和最低精度要求，再考虑扩展功能。配套夹具和校准环节的投入，往往能成倍放大主设备的实际价值。
