空心变压器选型，这些点帮你提前踩坑

当你需要在高频电路中实现信号隔离或阻抗匹配时，空心变压器可能是最容易被忽视的关键组件。它的无铁芯设计带来的独特性能，往往能解决传统铁芯变压器在高频场景下的痛点。

一、为什么空心变压器在高频应用中更受青睐？

• 无磁滞损耗：高频环境下，传统铁芯的涡流效应会导致严重发热，而空心变压器的开放式结构天然规避了这一问题
• 线性度更好：没有铁芯磁饱和问题，特别适合需要精确信号传输的射频电路
• 体积优势：教学用低频空心变压器可以做到手掌大小，而高频空心变压器甚至能集成到PCB板上

但要注意：空心结构也意味着它的低频性能较弱，50Hz工频场景还是铁芯变压器更合适。👉 选型第一原则永远是匹配工作频率

二、空心变压器的核心优势与潜在短板

优势侧写：

• 防潮设计：开放式绕组结构配合特殊涂层，能耐受潮湿环境（比如德国ISMET型号的防潮处理）
• 调节灵活：通过抽头或螺旋结构实现精准变量控制，适合实验室和精密仪器
• 寿命更长：无铁芯老化问题，教学用型号标称寿命可达30年

需要留意的短板：

• 抗干扰能力较弱：开放式结构对电磁干扰敏感，必要时需配合屏蔽罩使用
• 功率限制：目前主流型号额定功率在1-3W区间，大功率场景需要多级组合

三、从功率到频率：空心变压器的选型逻辑

1. 按频率划重点

   • 低于10kHz：选择低频空心变压器，注意绕组层间绝缘厚度
   • 10kHz-1MHz：标准高频空心变压器的最佳工作区间
   • 超过1MHz：需要特制绕组结构，建议选择带特氟隆引线的专业型号

2. 功率匹配技巧

   • 教学演示：1W足够（如电工实训台常用配置）
   • 工业检测：建议3W以上并预留20%余量
   • 大功率方案：可采用多台并联，但需注意相位同步

四、买完空心变压器后，还需要哪些配套设备？

• 测试环节：变压器测试仪必不可少，建议选择能测直流电阻和阻抗的型号

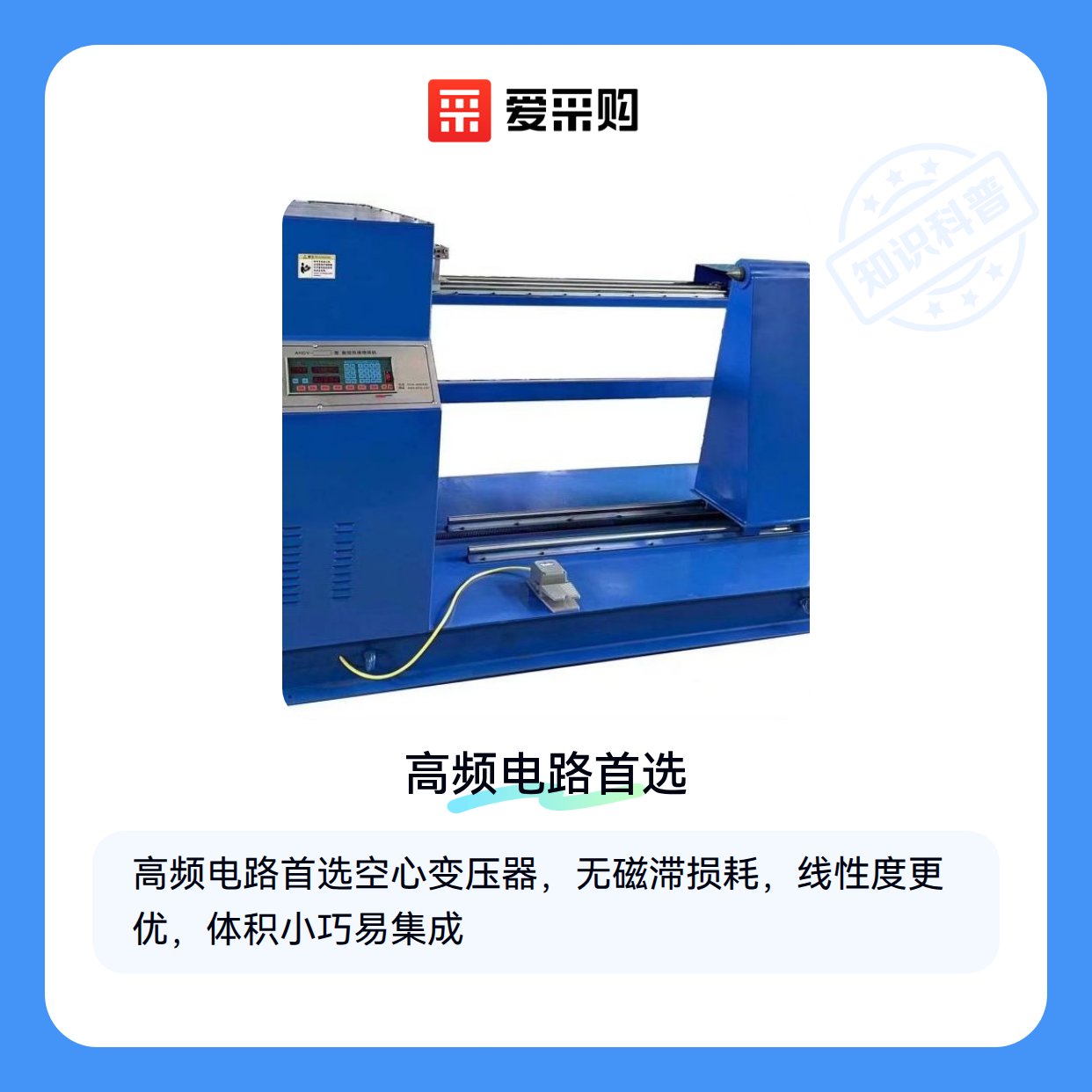

• 维修维护：备一台变压器绕线机，开放式绕组结构决定了它比铁芯变压器更容易手工修复
• 环境防护：潮湿场所建议采购灌封胶，但要注意选择弹性固化型以免影响散热

五、空心变压器日常维护中容易被忽视的细节

• 绝缘保养：每2年用变压器绝缘材料加固一次绕组接头
• 灌封取舍：非必要不灌封，必须灌封时选择导热型变压器灌封胶
• 清洁禁忌：不能用压缩空气直吹绕组，毛刷清洁时要避开抽头触点
• 存放要点：长期不用时应置于防静电袋中，避免绕组吸附金属碎屑

选空心变压器本质是选频率适配方案，它的价值不在于替代传统变压器，而是填补高频场景的技术空白。配套的变压器测试仪和变压器绕线机投入，往往能延长设备生命周期3-5年。
