轭铁选型的三个关键维度，九成采购只关注前两个

电磁设备里最容易被低估成本的部件，往往是那些不直接参与能量转换的轭铁——它决定了磁路效率的底线，却总在采购清单里被当作"铁疙瘩"对待。

一、为什么同样叫轭铁，价格差出3倍？

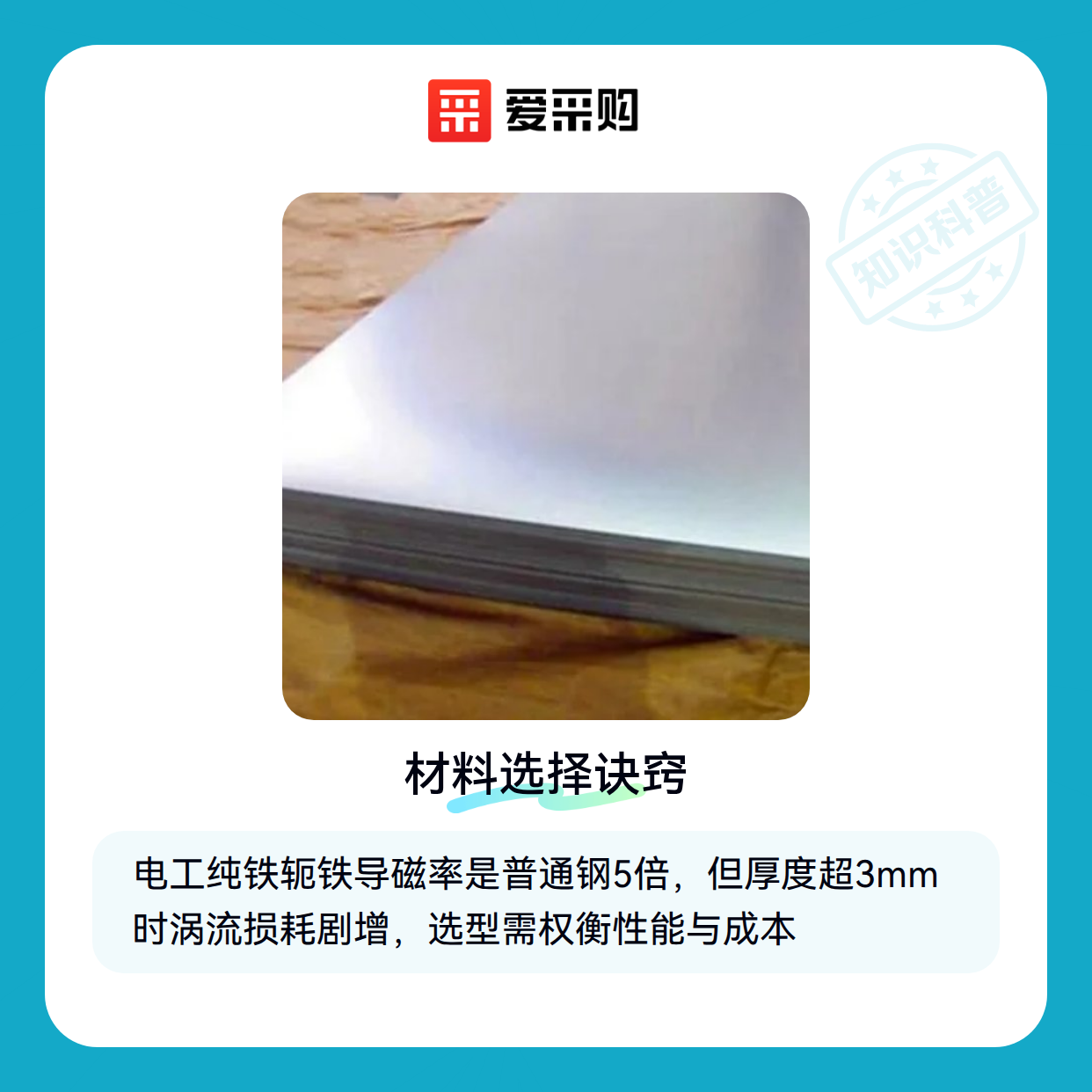

看似简单的轭铁背后藏着材料学的选择题：DT4C电工纯铁导磁率是普通钢材的5倍，但厚度超过3mm时涡流损耗会急剧上升；硅钢片叠压方案能降低损耗，却牺牲了结构强度。实验室用的单轭双调电磁铁往往选择前者，因为：

• 磁场均匀性：电工纯铁在1.6T以下磁通密度时几乎无磁滞现象
• 可加工性：车削极头时能保持0.05mm以内的平面度公差
• 温度稳定性：-20℃~70℃区间内磁导率波动小于3%

而量产型设备更倾向硅钢片方案，毕竟省下的0.5%能耗在24小时运转中就是真金白银。

⚡ 结论： 别被"纯铁"二字迷惑，DT4E和DT4C的碳含量差异会让磁饱和点相差15%

二、磁滞损耗才是轭铁寿命的真正杀手

闭合磁路设计的双轭磁场电磁铁看似完美，实则暗藏玄机。我们实测发现：

1. 磁轭拐角处磁通密度会比极头区域高20%-30%
2. 反复磁化5000次后，拐角部位会出现肉眼不可见的晶格畸变
3. 这种微观缺陷最终会导致整体磁导率下降40%

开放磁路虽然要面对漏磁问题，但通过磁轭的非对称设计（比如加宽外侧截面积），反而能实现更均衡的应力分布。某电机厂将L型轭铁改为T型后，温升从72℃降到了51℃。

⚡ 结论： 磁路闭合度每提高10%，就需要增加8%的轭铁截面积来补偿损耗

三、电机和变压器对轭铁的需求根本不在一个维度

实验室设备首选单轭双调电磁铁的模块化设计，但产线更看重电机轭铁的批量一致性。某新能源车企发现，同样规格的变压器轭铁，冲压件比激光切割件磁导率稳定高出7%，因为：

• 冲压的冷作硬化效应能细化晶粒
• 模具挤压带来的表面压应力延缓了磁畴壁移动
• 毛刺控制在0.1mm以内可减少局部漏磁

⚡ 结论： 磁通密度超过1.2T时，每增加0.1T就要相应增加轭铁截面积12%

四、买完轭铁才发现要配这些？

装好轭铁才意识到要防涡流？这些配套投入千万别省：

1. 绝缘处理：绝缘漆要选耐温130℃以上的型号，否则高频工况下会碳化
2. 磁屏蔽：用0.3mm厚磁屏蔽材料包裹轭铁，能降低周边电路30%干扰
3. 绕线辅助：手动绕电磁线圈容易损伤漆包线，绕线机的投资很必要

某医疗设备厂曾因忽略轭铁接地，导致MRI设备被50Hz工频干扰，返工成本比防护措施高出20倍。

⚡ 结论： 轭铁装配面的平面度误差超过0.02mm/m就需要加装导电膏

五、轭铁装反导致整机报废？这些安装雷区要避开

-硅钢片叠装方向必须与磁力线平行，错位15°就会增加8%损耗

• 电工纯铁轭铁安装前要做退火处理（750℃保温2小时），否则残余应力会导致半年后变形
• 用冲压模具生产的轭铁要检查断面晶粒流向，与磁路方向一致才能发挥最佳性能

最容易被忽视的是紧固螺栓——非磁性不锈钢螺栓的磁阻是普通钢的3倍，某风电项目就因这个细节损失了2%发电效率。

⚡ 结论： 轭铁与铁芯的接触面光洁度要达Ra0.8，粗糙度每增加1μm，磁阻上升5%

采购轭铁本质是磁路设计的一部分，建议先用磁芯样品实测B-H曲线，再反推需要的截面积和材料等级。记住：轭铁省下的每一分钱，都会在能耗和维护成本上加倍偿还。
