数控立式内圆磨床：为什么深孔加工离不开它？

当深孔加工精度和效率成为生产瓶颈时，数控立式内圆磨床的立式结构设计如何解决传统卧式设备难以克服的重力排屑和装夹稳定性问题？本文将帮你判断这种特殊结构是否匹配你的工件特征。

一、为什么数控系统是立式结构精度的关键保障？

立式布局虽然天然有利于长工件装夹和切屑脱落，但垂直方向的振动控制始终是精度挑战。现代数控系统通过三点核心补偿机制化解这一矛盾：

• 动态调整的进给速率算法，在砂轮接触工件瞬间自动降速
• 主轴热变形实时补偿，抵消垂直方向的热位移误差
• 振动频率自适应抑制，特别针对深孔加工中的谐波共振

这使得精密数控立式内圆磨床既能保持立式结构的生产效率优势，又能达到卧式设备难以实现的深孔直线度。

二、如何从工件特征反推需要的磨床能力？

判断数控立式内圆磨床是否适用的核心指标是工件长径比：

• 长径比＞5的深孔工件：立式结构能避免卧式加工时的挠曲变形
• 大直径薄壁件：立式装夹可减少径向受力导致的圆度误差
• 需批量加工的同规格深孔：自动化立式内圆磨床的上下料优势更明显

当遇到超深孔（深度＞10倍直径）或微细孔（直径＜5mm）时，则需要评估数控立式深孔珩磨床的特殊工艺适配性。

三、立式与卧式内圆磨床：如何根据工件特征做选择？

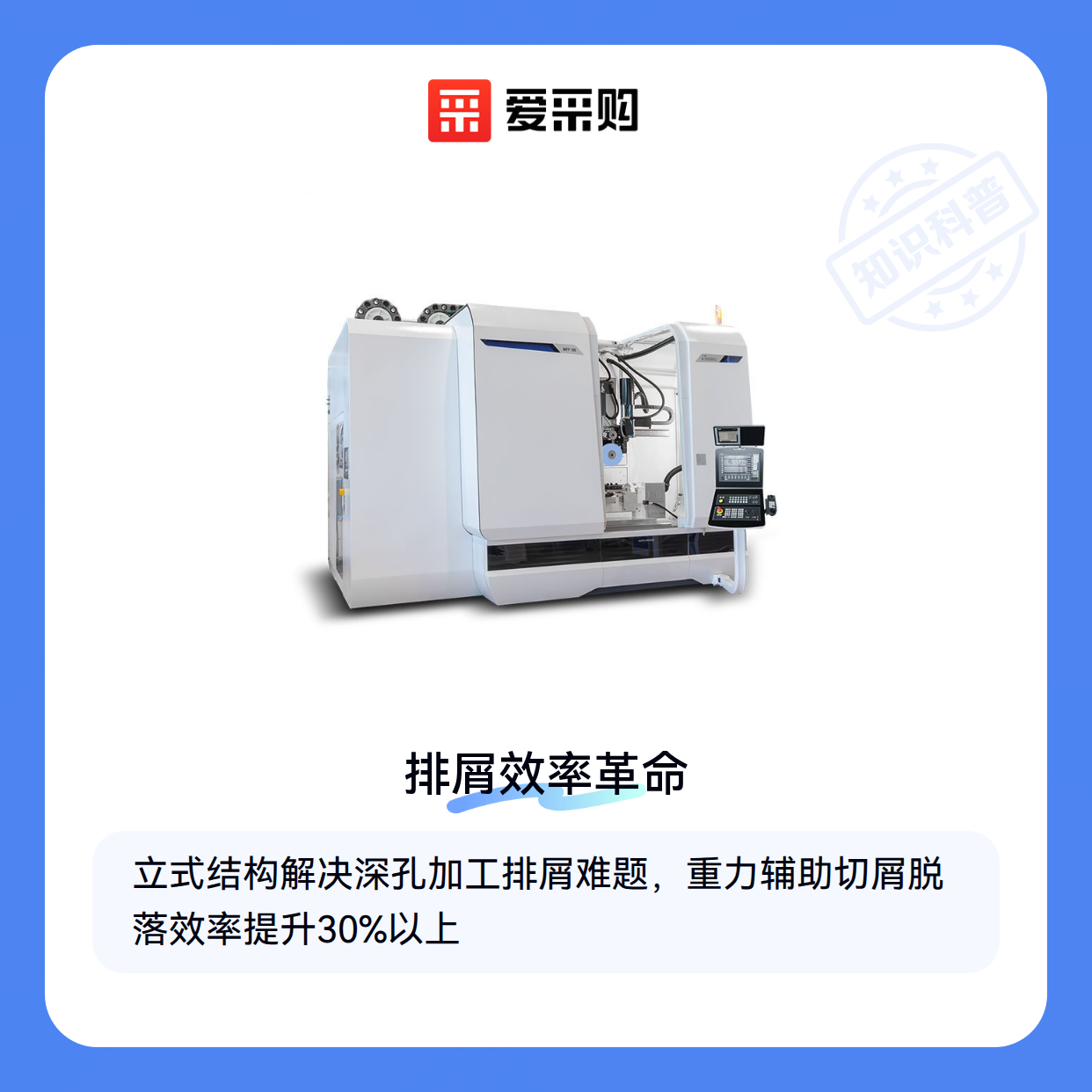

当加工深孔或大直径工件时，立式结构的内圆磨床在排屑稳定性和装夹可靠性上具有天然优势。尤其对于长径比超过5的深孔工件，重力作用下的切屑自然下落，能有效避免卧式结构中常见的切屑堆积导致的精度偏差。

以下场景建议优先考虑数控立式内圆磨床：

• 加工长径比大的深孔类工件（如液压缸、轴承套圈）
• 工件直径超过常规卧式设备装夹范围
• 需要同时保证内圆精度和端面垂直度的复合加工 而卧式结构更适合短孔、小批量多品种的柔性加工需求。

对于精度要求极高但长径比较小的精密零件，复合型磨削中心可能更具灵活性。这类设备通常集成车削功能，能通过一次装夹完成多工序加工，但深孔加工时的排屑能力仍不及专用立式结构。

若工件同时需要内外圆加工，需注意外圆磨床的夹持方式与内圆磨削存在本质差异。无心式设备虽然效率高，但对深孔工件的同心度控制较弱，此时立式内圆磨床配合专用夹具仍是更可靠的选择。

最终选型时，建议先明确工件的长径比和批量特点，再评估是否需要配套的防松夹具和定向冷却系统——这些往往是立式方案发挥优势的关键支撑。

四、立式结构对夹具和冷却系统的特殊要求

采购数控立式内圆磨床后，配套设备的适配性直接影响加工稳定性。立式结构因重力作用，对夹具防松要求更高——普通电磁吸盘在长时间加工中可能出现微位移，建议选择带机械锁紧结构的专用工件夹具。同时，冷却液喷射方向需配合立式砂轮轨迹，传统侧面喷射可能导致深孔底部冷却不足。

冷却系统需重点关注两点：

• 立式加工中磨屑易堆积，要求冷却液具备更强的排屑性能，低粘度全合成磨削液更适合深孔场景
• 喷嘴布局需避开砂轮旋转平面，防止液流被离心力甩离加工区

砂轮平衡架是立式磨床容易被忽视的配套。由于立式主轴承受径向力更大，砂轮微小不平衡会放大振动，铸铁材质的静平衡支架能更稳定地完成修整前的平衡校准。

五、立式磨床的精度维持关键在动态补偿

立式内圆磨床的精度衰减往往始于砂轮磨损。由于立式布局中砂轮与工件接触面积持续变化，建议比卧式设备更频繁地检查砂轮圆度——每加工20-30件后使用金刚石修整器微调，而非等到尺寸超差再处理。

冷却液管理直接影响长期稳定性：

• 立式加工中冷却液更易混入磨屑，需定期检测浓度和PH值
• 深孔加工推荐微乳型磨削液，其润滑性和沉降性平衡更好
• 避免不同品牌冷却液混用，可能引发化学反应堵塞过滤器

操作习惯上，立式设备对装夹顺序更敏感。应先锁紧夹具再启动主轴，避免振动导致工件移位；加工结束后需及时清理工作台残留冷却液，防止立式导轨局部锈蚀。

选择数控立式内圆磨床本质是选择一套系统解决方案。从深孔加工的场景匹配开始，到砂轮平衡架、专用冷却液等配套的协同适配，再到日常维护的精细化管理，每个环节都影响着设备效能的充分发挥。建议先对照工件长径比确认核心需求，再评估配套改造和长期使用成本，最终形成完整的工艺升级决策。
