弯头导流叶片选型时最容易被忽视的三个维度

当通风系统遇到急转弯，气流紊乱导致的压损和噪音问题往往让工程师头疼——这时候弯头导流叶片的选型就成了关键胜负手。

一、为什么弯头导流叶片能决定通风系统效率？

在管道直角转弯处，气流会因惯性冲击管壁形成涡流，造成三大典型问题：

• 能量损耗：涡流导致风压损失可达直管段的5倍
• 噪音放大：紊流与管壁碰撞产生刺耳啸叫
• 局部积尘：低速涡流区易堆积颗粒物

而通风管道导流叶片通过均匀分割气流通道，能将转弯阻力降低60%以上。但市场上这类产品两极分化严重：

• 工业级产品多为非标定制，交货周期长
• 通用型产品又常因叶型设计粗糙导致二次扰流

⚡️结论： 选对导流叶片相当于给通风系统装上"转向助力"，但先要搞清楚圆形和矩形的本质差异。

二、圆形与矩形弯头导流叶片的本质区别

两种主流叶型解决的是完全不同的工程问题：

圆形弯头导流叶片

• 核心价值：保持气流轴向旋转惯性
• 最佳场景：
  • 除尘系统（粉尘不易沉积）
  • 低压排风（流动更顺畅）
• 致命弱点：占用竖向空间大

矩形弯头导流叶片

• 核心优势：适配建筑结构限高
• 典型应用：
  • 空调送风管道
  • 消防排烟系统
• 隐藏成本：需配合导流板消除角涡

⚡️结论： 圆形叶胜在流体性能，矩形叶赢在空间效率，选型本质是妥协的艺术。

三、根据风量和空间限制选择导流叶片类型

当标准弯头叶片无法满足需求时，工程师通常会转向两类细分方案：

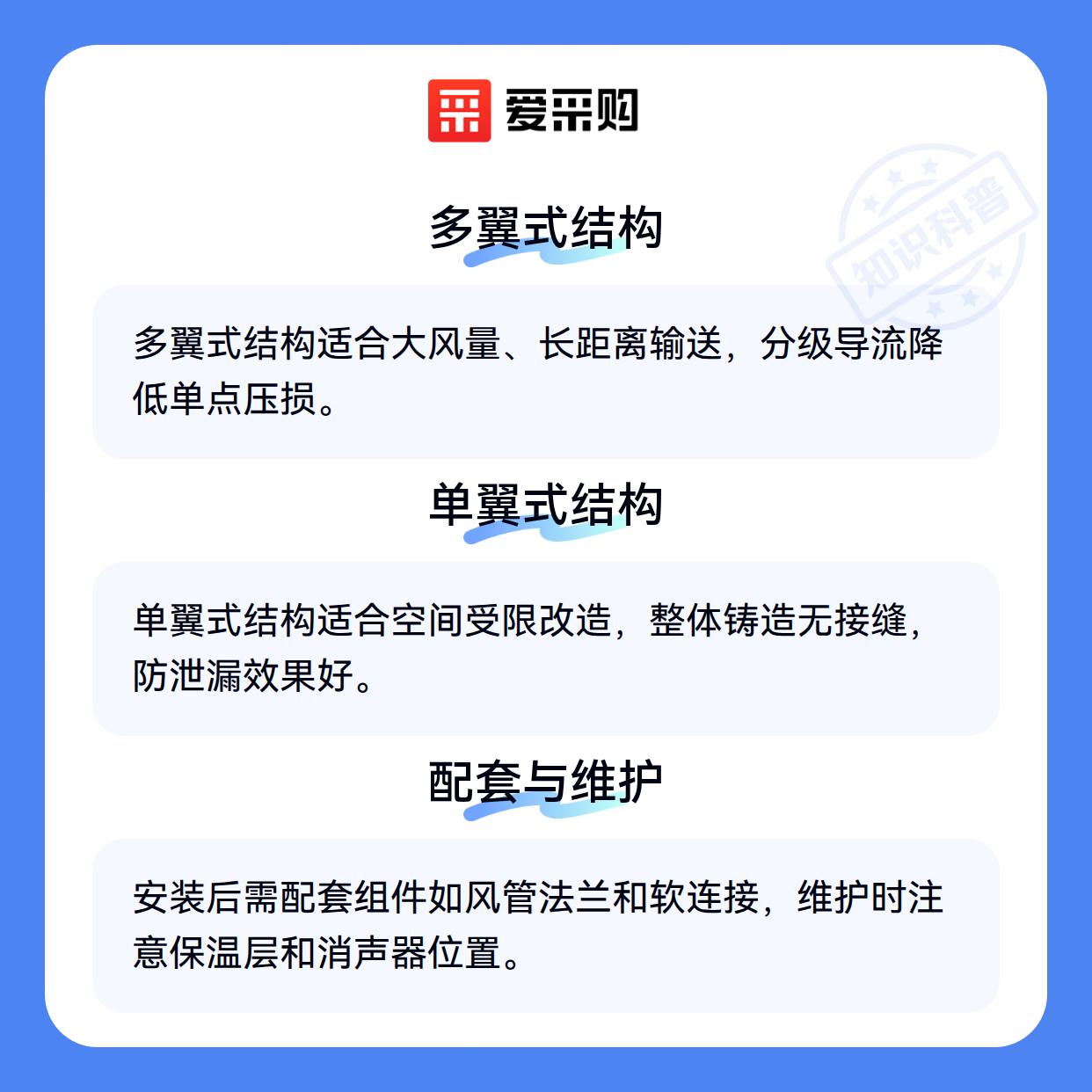

1. 多翼式结构

• 适用场景：大风量（＞8000m³/h）、长距离输送
• 突出优势：
  • 通过分级导流降低单点压损
  • 304不锈钢材质耐腐蚀性强

2. 单翼式结构

• 适用场景：空间受限的紧凑型改造
• 不可替代性：
  • 整体铸造无接缝，防泄漏
  • 适合含尘/含湿气流

⚡️结论： 与其纠结气流导向叶片的数量，不如先测算系统雷诺数——超过2000就优先考虑多翼式。

四、安装导流叶片后还需要哪些配套组件？

很多用户装完风管导流板才发现要补买这些：

连接系统

• 玻璃钢风管法兰耐腐蚀且密封性好
• 硅胶布风管软连接消除振动传递

辅助组件

• 角钢风管支架需避开叶片调节区
• 阻燃风管密封胶要耐120℃高温

⚡️结论： 配套件成本可能占预算30%，采购时建议打包询价。

五、导流叶片日常维护中最容易忽略的细节

这三个操作误区会大幅缩短设备寿命：

• 保温层破损
  裸管运行会导致冷凝水腐蚀叶片，建议用A级防火风管保温材料全包覆

• 反向冲洗
  用压缩空气逆吹会破坏叶型弧度，应使用专用风管刷

• 消声器盲装
  风管消声器必须装在叶片下游3倍管径处，否则会加剧紊流

⚡️结论： 每季度检查叶片根部螺栓松紧度，这是80%振动异响的源头。

弯头导流系统的选型本质是流体力学与工程现实的平衡——先确认风量范围和空间限制，再在多翼式导流叶片和单翼式导流叶片间做选择，最后用配套组件解决衍生问题。记住：好的导流设计应该让气流"忘记"自己转过弯。
