铝基板PCB选购指南：如何避免选错散热方案？

面对散热需求时，铝基板PCB常被视为理想选择，但盲目选型可能导致散热效率不足或成本浪费。本文将帮助你理解铝基板PCB的核心差异，避免选错散热方案。

一、铝基板PCB如何实现高效散热？

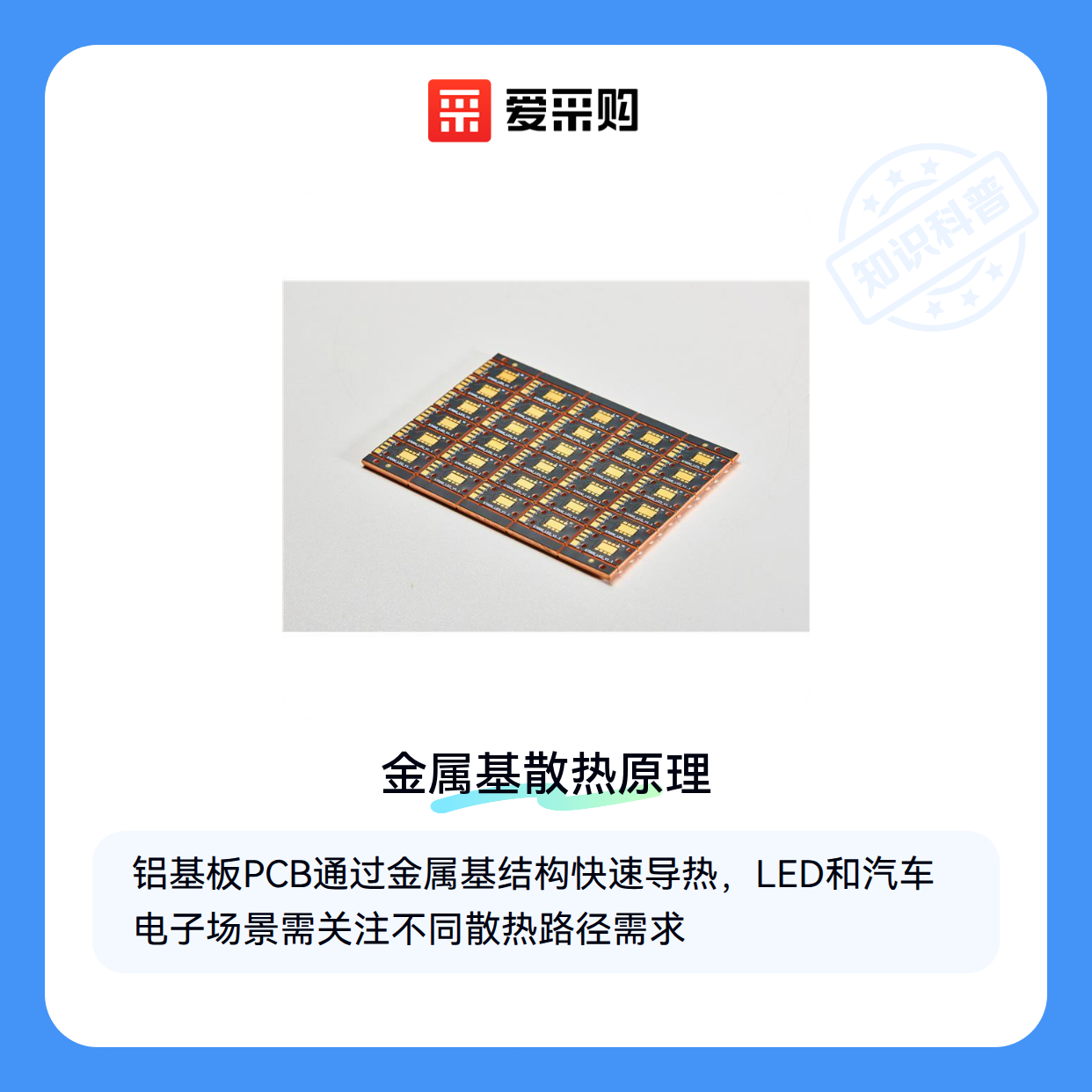

铝基板PCB的核心优势在于其独特的金属基结构：通过铝基层快速传导热量，配合绝缘层实现电气隔离。这种设计使其在LED照明、电源模块等高温场景中表现突出。

但不同应用场景对散热路径的要求差异显著：

• LED灯具需要均匀散热以避免局部过热
• 汽车电子需应对振动环境下的长期稳定性
• 高频电路则要求兼顾散热与信号完整性

理解这些差异是选型的第一步，接下来需要关注具体性能参数如何匹配你的场景需求。

二、哪些关键参数决定铝基板PCB的实际表现？

铝基板PCB的性能并非仅由厚度或尺寸决定，以下隐性参数更需重点关注：

• 绝缘层导热能力：直接影响热量向铝基层传递的效率
• 铜箔厚度：关系到大电流场景下的载流能力与散热面积
• 基板表面处理工艺：影响焊接可靠性与长期抗氧化性

例如汽车仪表盘用的铝基板PCB，就需要在有限空间内平衡振动耐受性与散热效率，这要求绝缘层材料具有更高的机械强度。

三、如何根据应用场景选择铝基板PCB？

铝基板PCB的选型需优先匹配实际散热需求和应用环境。以下是典型场景的选型建议：

• LED照明：常规LED灯具可选用标准导热系数的铝基板PCB，但大功率LED需搭配高导热铝基板以避免光衰。
• 汽车电子：振动环境优先选择带加强绝缘层的金属基板，同时需注意基板厚度与散热器兼容性。
• 电源模块：高频开关电源建议选用介电常数稳定的高频铝基板，并确保铜层厚度满足电流承载要求。

当散热需求超出铝基板承载极限时，热电分离铜基板能提供更高的热传导效率，特别适合激光器、功率半导体等瞬时高热流密度场景。其铜层可直接作为散热通道，但成本相对较高。

对于既需要散热又要求电路复杂度的场景，FR4 PCB通过多层堆叠设计可实现高密度布线，配合外部散热器仍能处理中等热负荷。这种方案在工控设备中常见，适合对成本敏感且散热需求不极端的应用。

选型时还需注意板材厚度与后续加工工艺的匹配性。例如需要压接散热器的场景，过薄的铝基层可能导致变形；而需多次回流焊的SMT制程，则要确认基板TG值能否承受高温冲击。

四、铝基板PCB安装后，这些配套材料容易被忽略

采购铝基板PCB后，许多用户会发现散热效果未达预期，问题往往出在配套材料的缺失或选择不当。铝基板的高导热特性需要配合专用绝缘层材料和散热器才能充分发挥，而焊接和固定环节的辅材直接影响长期可靠性。

关键配套可分为三类：

• 绝缘材料：高导热绝缘铝基板需搭配耐高温、低热阻的绝缘层，避免局部过热
• 焊接材料：无铅焊锡铝基板对焊锡膏的流动性要求更高，普通焊料易导致虚焊
• 固定材料：铝基板固定螺丝需配合阻燃绝缘密封胶，防止振动松动和短路风险

其中，绝缘层的选择最容易被低估。铝基板WCC镀膜等表面处理工艺能提升绝缘层与金属基板的结合力，但不同导热系数的绝缘材料适合不同功率密度场景。LED照明等低热负荷应用可采用常规环氧树脂，而汽车电子等高温环境更推荐陶瓷填充复合材料。

维修工具同样需要特殊考量。普通金属镊子可能刮伤铝基板表面处理层，而防静电镊子能避免静电击穿敏感元件。对于需要频繁更换元件的场景，陶瓷镊子可换头设计既能耐高温焊接又保持精确夹持。

配套材料的选择逻辑应遵循‘匹配主材特性，补强薄弱环节’原则。例如高热导率铝基板要配更低热阻的绝缘层，而振动环境下的安装需加强固定胶的抗震性能。

五、铝基板PCB焊接与固定的三个实操要点

铝基板PCB的实际使用中，90%的早期故障源于焊接和固定操作不当。与传统FR-4板材不同，铝基的快速散热特性会使焊点冷却速度差异明显，需要调整焊接工艺：

1. 预热阶段：用铝基板预热台均匀加热至建议温度，避免局部温差导致翘曲
2. 焊接温度：比普通PCB提高适当温度，确保焊料充分浸润
3. 冷却控制：自然冷却优于强制风冷，防止热应力集中

固定方式的选择直接影响长期稳定性。螺丝固定时需注意：

• 配合铝基板固定螺丝使用的绝缘密封胶应完全固化后再通电
• 螺丝扭矩要均匀分布，过度拧紧可能导致基板变形
• 振动环境下建议采用螺丝+电子黄胶双重固定方案

日常维护需特别注意铝基板表面处理层的保护。清洁时应使用专用PCB清洗剂，避免酒精等溶剂破坏化银铝基板焊接层。存储时建议放在防潮存储箱内，防止绝缘层受潮导致耐压下降。

铝基板PCB的选购逻辑应始终围绕‘散热需求-材料特性-配套方案’的三角关系。从LED驱动到汽车电子，不同场景对导热系数、绝缘性能和机械强度的要求存在级差差异。建议先明确主设备的散热负荷和环境应力，再反向推导所需的铝基板规格及配套材料组合，避免因局部短板影响整体性能。
