ML5235芯片选型避坑指南：关键参数与实际表现为何总对不上？

当你在选型ML5235芯片时，是否遇到过规格参数看起来合适，但实际应用效果却不尽如人意的情况？本文将帮你理清关键参数与实际表现的关联逻辑，避免选型中的常见误区。

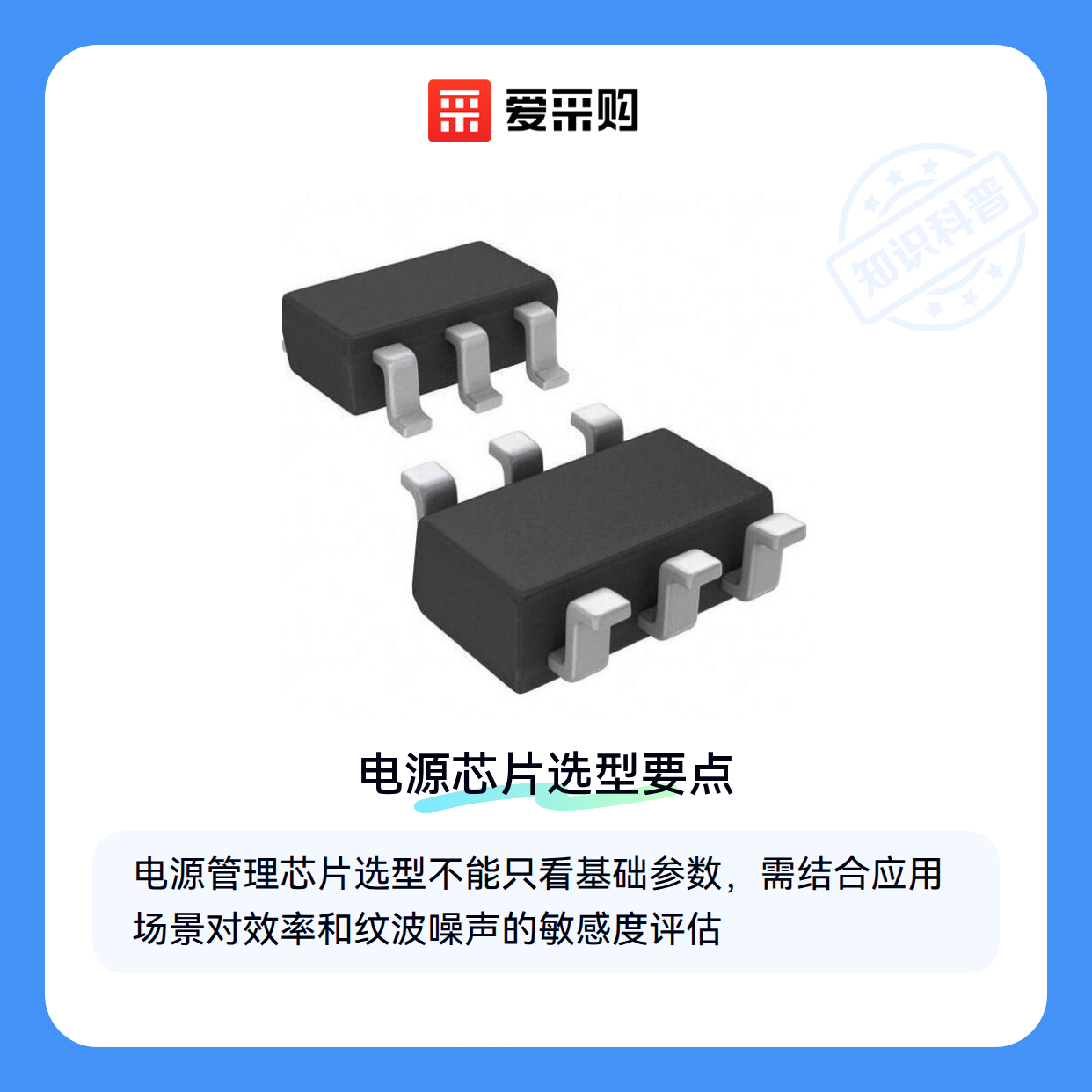

一、为什么电源管理芯片的选择不能只看基础参数？

电源管理芯片的核心功能是稳定电压转换，但不同技术路线在实际应用中表现差异显著。ML5235属于DC-DC转换器，与LDO线性稳压器相比，它在效率上有明显优势，但也更依赖外围元件的匹配。

选择电源管理芯片时，需要先明确两个关键问题：

• 你的应用场景对效率的敏感度有多高？
• 系统能否承受DC-DC转换器带来的纹波和噪声？

ML5235特别适合对效率要求较高且空间受限的应用，但这也意味着你需要更关注它的动态响应特性，而不仅仅是静态参数。

二、ML5235在实际应用中哪些性能最容易被低估？

负载响应速度是ML5235选型中最容易被忽视的关键参数。在负载突变时，响应慢的芯片会导致输出电压波动，可能影响后续电路的正常工作。

另一个重要但常被低估的指标是轻载效率。很多应用场景中，芯片并非一直处于满载状态，轻载时的效率差异会显著影响整体能耗。

评估ML5235是否适合你的项目时，建议优先考虑这两个动态性能指标，它们往往比标称的最大电流或效率更能反映实际使用体验。

三、Boost与Buck架构混用可能带来哪些隐性成本？

当ML5235芯片的升降压特性与纯Buck或Boost架构芯片参数相近时，容易产生替代冲动，但实际应用中需警惕三类分水岭：

• 输入电压波动场景：升降压芯片在电池供电场景下对电压骤降的容忍度明显优于纯Buck架构
• 瞬态响应要求：ML5235的同步整流设计在负载突变时表现更稳定，而传统Boost芯片可能需额外补偿电路
• 能效曲线差异：固定输出应用中使用Buck芯片可能获得更高效率，但宽电压输入范围会抵消这一优势

电压调节器的选择往往被简化为参数对比，但ML5235作为同步Buck-Boost转换器的代表，其价值恰恰体现在参数表之外的动态性能。例如在物联网终端设备中，当电池电压低于系统需求电压时，普通LDO稳压器会直接失效，而升降压架构仍能保持稳定输出。

对于明确只需单方向电压转换的场景，可优先考虑更经济的专用方案：

• 纯降压场景：Buck转换器通常具有更简单的外围电路和更低成本
• 纯升压场景：Boost芯片在效率上可能略有优势 但若存在输入电压可能跨越输出阈值的风险（如锂电池供电设备），ML5235的全范围调节能力将显著降低系统失效概率。

这种架构选择差异最终会传导到配套元件成本上——升降压芯片对电感器和输出电容的参数要求往往更严苛，这提示我们需要将芯片选型与后续的PCB布局、散热设计作为整体方案评估。

四、为什么外围元件匹配不当会导致系统性能下降？

ML5235芯片的实际表现不仅取决于自身参数，外围元件的阻抗匹配同样关键。电感器和电容器的选型偏差会直接影响电压转换效率，甚至引发高频振荡。

• 电感值偏差过大会降低瞬态响应速度，导致动态负载下输出电压波动加剧
• 电容ESR过高会显著增加输出纹波，影响精密电路的供电质量
• 布局不当的走线会引入额外寄生电感，削弱高频噪声抑制能力

建议优先选择低DCR的工字型绕线电感配合低ESR的贴片陶瓷电容，这类组合能平衡成本与性能。对于需要频繁切换负载的场景，可考虑增加高频电流探头监测实际波形，便于及时调整参数。

系统集成阶段最容易忽视的是烧录环节的兼容性问题。不同批次的ML5235可能需调整烧录时序，配备支持参数可编程的芯片烧录器能有效避免批量生产时的软故障。

五、PCB布局如何影响ML5235的长期可靠性？

热管理是电源芯片布局的核心矛盾点。ML5235的QFN封装虽然节省空间，但散热焊盘与地平面的连接质量直接决定持续工作温度：

1. 优先采用4层板设计，确保有完整的地平面作为热传导路径
2. 散热过孔数量不足会导致局部热点，建议每平方毫米至少布置1个过孔
3. 功率走线宽度需根据电流密度计算，避免因铜箔发热引发焊盘脱落

焊接工艺对长期稳定性的影响常被低估。手工焊接容易导致芯片受热不均，使用带温度曲线的焊接工作站能精确控制回流焊参数。对于返修场景，配备防静电垫和导热硅胶可降低二次损伤风险。

调试阶段建议用示波器探头监测关键节点波形，特别注意轻载与满载切换时的瞬态响应。这种实际工况数据比规格书参数更能反映真实系统适配性。

ML5235芯片的选型本质是系统级权衡：既要关注芯片本身的负载响应曲线，也要评估配套元件的协同成本，最后还需预留足够的工程调试余量。建议先明确应用场景的极端工况需求，再反向推导所需的烧录器精度和焊接工艺等级，这种逆向决策路径能有效控制全生命周期成本。
