选三极管时，为什么看似相似的型号性能差异这么大？

面对琳琅满目的三极管型号，你是否曾因选错器件导致电路性能不达标？本文将揭示表面参数相似背后的关键差异，帮你避开选型陷阱。

一、NPN与PNP结构如何影响电流控制？

双极型晶体管通过载流子运动实现放大功能，其核心差异在于NPN与PNP的载流子类型相反：

• NPN型依靠电子传导，适合正向偏置电路
• PNP型依赖空穴传导，常见于负压系统

这种物理结构差异直接决定了器件的电流方向特性。例如在开关电路中，NPN三极管通常作为低侧开关，而PNP双极晶体管更适合高侧驱动。

理解这种本质区别，才能避免仅凭外观封装选型导致的电路设计缺陷。接下来需要关注的是击穿电压与频率参数的相互制约关系。

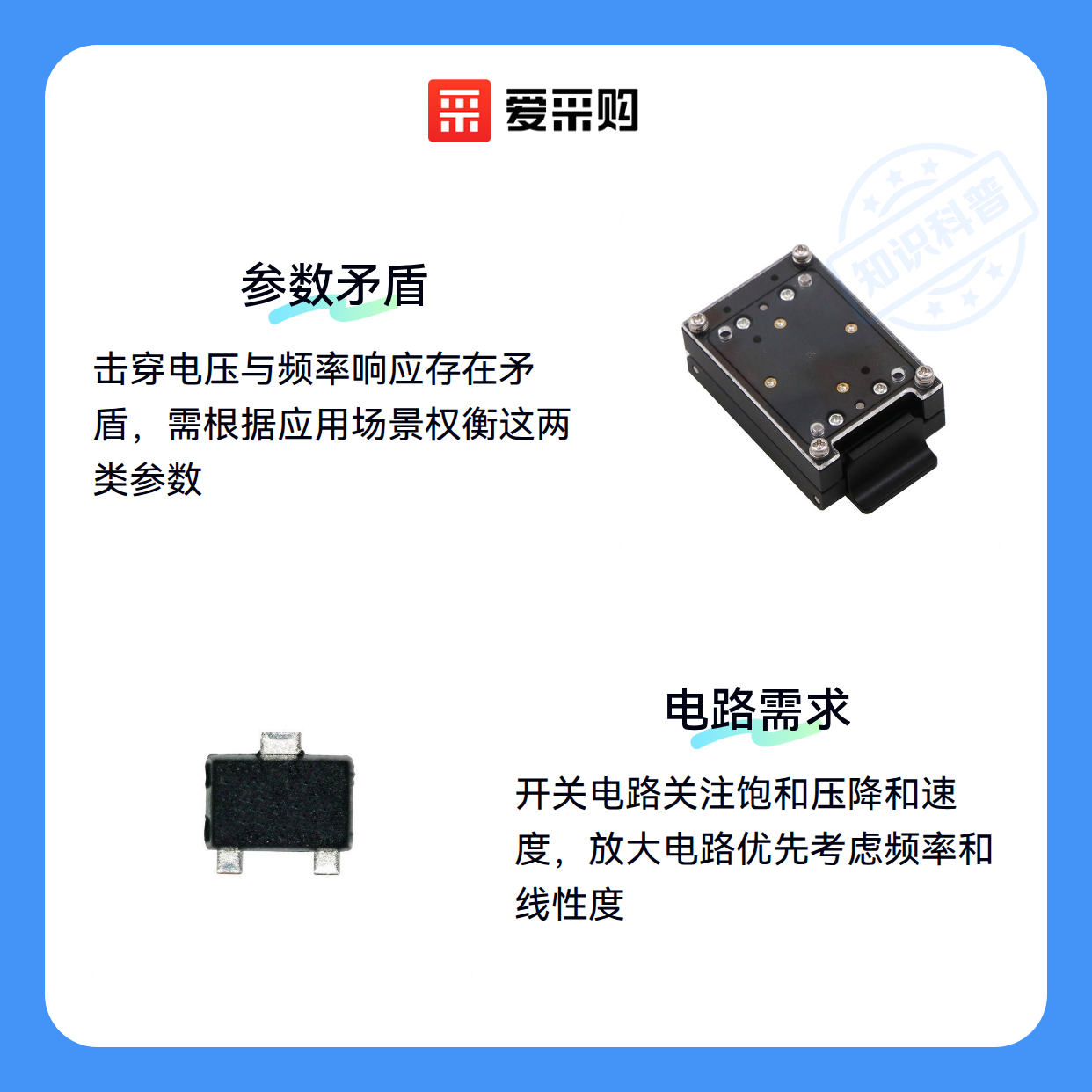

二、为什么击穿电压高的三极管往往频率响应差？

器件物理特性决定了参数间的天然矛盾：

• 提高击穿电压需增加基区宽度，导致载流子渡越时间延长
• 追求高频响应要减薄基区，但会降低耐压能力

这就是工业控制电路常用高压PNP双极晶体管，而射频电路偏好高频NPN贴片三极管的内在原因。选型时必须根据应用场景权衡这两类参数。

接下来需要结合具体电路类型，分析开关应用与放大电路对三极管参数的差异化需求。

三、开关与放大电路的三极管选型关键差异

在电路设计中，开关三极管和高频三极管虽然都属于双极晶体管，但参数侧重完全不同。

• 开关电路更关注饱和压降和开关速度，确保快速导通/截止时损耗最小
• 放大电路则优先考虑特征频率和线性度，避免信号失真和频响不足

例如SOT-23封装的NPN双极晶体管用于开关电路时，需要验证其最大集电极电流是否满足负载需求；而TO-92封装的高频三极管用于射频放大时，特征频率至少要高于工作频率数倍。

实际选型时常见误区是用高频管替代开关管，虽然短期能工作，但长期会导致：

• 开关损耗增加引发温升问题
• 驱动电路需要更高电流补偿 这类隐性成本往往在批量生产后才暴露。

对于需要兼顾开关和放大功能的混合电路，建议优先评估工作占空比——连续导通时间占比高的场景更接近放大电路需求，瞬态脉冲场景则回归开关特性。这需要结合具体散热条件综合判断。

四、如何为不同封装的三极管匹配散热方案？

选型时容易忽略封装形式对散热系统的要求。TO-220等大功率封装需要配合散热片使用，而SMD封装则依赖PCB的铜箔散热设计。不匹配的散热方案会导致三极管实际工作温度远超设计值，加速器件老化。

关键配套选择原则：

• 金属封装优先考虑翅片管散热器与导热硅脂的组合
• 塑料封装需确保电路板留有足够散热铜箔面积
• 高频应用建议搭配示波器探头监测温升情况

焊接工艺同样影响散热效率。使用恒温焊台控制焊接温度，避免过热损伤器件内部结构。完成后用电路板清洁剂去除残留松香，保证散热面接触完整。

五、为什么静电防护比参数匹配更容易被忽视？

三极管尤其是高频型号对静电敏感，操作时需全程佩戴防静电手环，工作台铺设防静电垫。存储时应使用防静电包装袋，潮湿环境建议配合电子干燥箱使用。

装机前建议进行72小时老化测试：

1. 用万用表测试线监测初始参数
2. 在额定负载下持续运行
3. 对比测试前后关键参数漂移 超出正常范围的器件可能存在隐性缺陷。

定期维护时，先用热风枪清除散热器积尘，再涂抹新的散热硅脂。清洁电路板建议选用挥发性强的专用清洗剂，避免腐蚀元器件引脚。

三极管选型需要建立从电气参数、封装散热到静电防护的完整评估框架。先根据开关/放大场景确定核心参数需求，再匹配对应的散热系统和测试工具，最后通过规范的安装维护流程保障长期可靠性。
