D触发器选型必须考虑的5个工程维度

选错触发器就像给精密机械装了不匹配的齿轮——看似能转，却埋下了时序混乱和信号抖动的隐患。尤其在高速数字系统中，D触发器的选型偏差可能导致整个设计推倒重来。

一、从时钟同步到状态存储：D触发器在数字系统中的核心作用

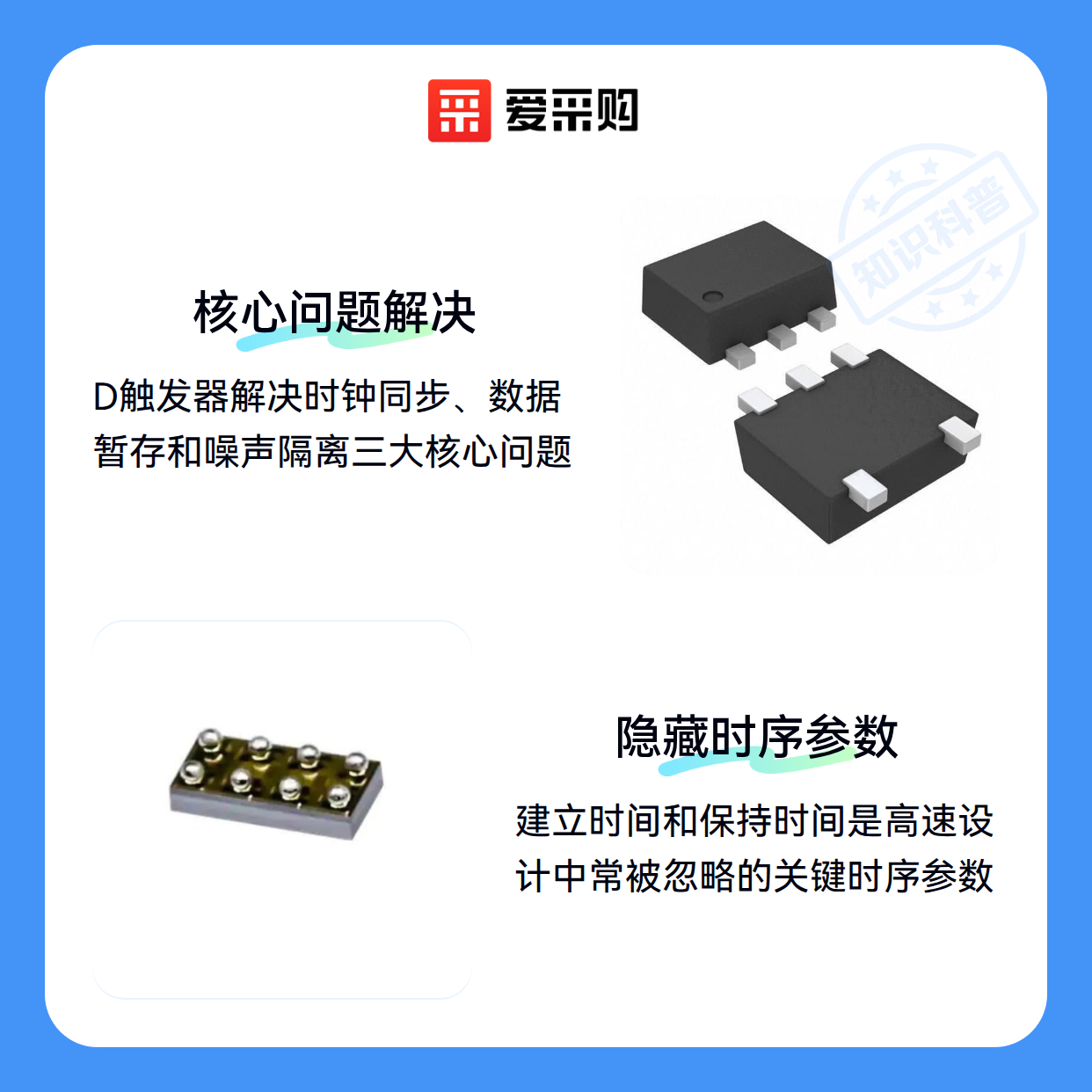

当工程师谈论触发器芯片时，本质上是在寻找解决三个核心问题的方案：

• 时钟同步：确保所有逻辑单元在统一节拍下工作
• 数据暂存：在时钟边沿捕获并保持信号状态
• 噪声隔离：阻断组合逻辑产生的毛刺传播

以CD4013为代表的经典双D触发器，在电机控制、按键消抖等中低速场景仍是性价比之选。这类逻辑触发器采用DIP封装，便于手工焊接调试，但5V供电和ns级延迟已难以满足现代嵌入式系统需求。

⚡ 结论：低速控制选4000系列，高速时序选74系列，这是三十年未变的黄金准则

二、建立时间与保持时间：90%工程师忽略的时序参数真相

在触发器电路设计中，最危险的往往不是标称延迟时间，而是这两个隐藏参数：

1. **建立时间(tsu)**：数据信号必须提前时钟边沿稳定的最小时间
2. **保持时间(th)**：时钟边沿后数据必须保持稳定的最小时间

当系统时钟超过50MHz时，TI的74LVC系列展现明显优势：

• 1.65V~5.5V宽电压兼容性
• 1.6ns传播延迟（VCC=3.3V时）
• 32mA驱动能力直接推动LED

⚠️ 注意：标称参数通常在理想负载下测得，实际PCB布线会增加10%~15%延迟

三、CMOS还是TTL？工作频率与功耗的平衡之道

对于需要电平转换的混合电压系统，SN74AHC574这类三态输出器件是桥梁级选择：

• 兼容5V/3.3V信号
• 8mA平衡驱动能力
• TSSOP封装节省70%板面积

而追求极致紧凑的设计，74LVC1G74单D触发器更值得考虑：

• 1mm×1mm超微型封装
• 支持热插拔供电
• 轨到轨输出摆幅

🔧 结论：CMOS工艺已全面碾压TTL，选型焦点应转向电压兼容性与封装适应性

四、信号完整性的守护者：D触发器周边配套方案

采购完触发器模块后，这些配套设备会决定最终成败：

• 时钟分配：采用树形拓扑的缓冲器链
• 电源滤波：每片触发器配0.1μF+1μF去耦电容
• 信号探测：200MHz以上逻辑分析仪

对于批量生产的品质管控，触发器测试仪需要检测：

• 建立/保持时间窗口
• 动态功耗曲线
• 输出上升/下降时间

🛡️ 结论：配套方案的成本可能超过触发器本身，但这才是可靠性的真正护城河

五、PCB布局时D触发器引脚处理的三个致命细节

1. 地弹抑制：时钟和数据走线必须参考完整地平面
2. 去耦电容：0402封装电容需放置在1mm范围内
3. 散热设计：VSSOP封装需通过thermal pad散热

开发阶段建议使用触发器开发板验证时序：

• SparkFun方案支持Qwiic生态
• 内置µSD卡存储测试模式
• USB-C供电简化调试

💡 结论：好的PCB设计能让普通触发器发挥旗舰性能，反之亦然

从时钟频率倒推需求：低于10MHz优先考虑CD4013，10-100MHz选择74AHC系列，超过100MHz必须采用74LVC方案。记住，触发器电源质量与触发器连接线布局，往往比芯片本身参数更能决定系统稳定性。
