为什么你的电力电子系统总在驱动芯片上栽跟头？

当你的电力电子系统频繁因驱动芯片问题出现故障时，是否考虑过选型与实际场景的匹配度？本文将帮你理清IGBT驱动芯片的关键判断逻辑，避免因通用化选型导致的性能损失。

一、驱动芯片如何成为IGBT模块的‘神经中枢’？

IGBT驱动芯片的核心功能是精确控制功率开关管的导通与关断时序，其性能直接影响系统效率与可靠性。根据控制方式可分为电压型与电流型两类：

• 电压型驱动通过调节栅极电压控制导通速度，适合对开关损耗敏感的高频场景
• 电流型驱动通过注入栅极电流实现快速响应，多用于需要强抗干扰能力的工业环境

实际选型中需注意驱动芯片与IGBT模块的兼容性，例如SOP-8封装芯片更适合空间受限的紧凑型设计，而大功率模块往往需要配套35A以上驱动电流的专用芯片。

二、为什么同样的驱动芯片在不同场景下表现悬殊？

高压变频器与光伏逆变器对驱动芯片的需求截然不同：前者关注隔离耐压能力，后者更看重抗共模噪声性能。若混淆场景需求可能出现：

• 采用非隔离型芯片驱动高压IGBT模块导致击穿风险
• 为低噪声环境配置复杂隔离电路造成不必要的成本上升

半桥驱动芯片在此类场景分流中表现突出，其集成的高低侧驱动功能可简化拓扑结构，特别适合电机控制等需要同步驱动的场合。

三、如何根据应用场景选择最匹配的IGBT驱动芯片？

IGBT驱动芯片的选型核心在于匹配具体应用场景的关键需求，而非单纯追求通用性。不同工作环境对驱动电压、隔离等级和响应速度的要求差异明显，选错类型可能导致系统稳定性下降甚至器件损坏。

• 高压场景（如工业变频器）需优先考虑绝缘强度和抗干扰能力，隔离型驱动芯片能有效阻断共模噪声
• 高频开关场景（如光伏逆变器）侧重传输延迟和驱动电流，非隔离型芯片通常具有更快的响应速度
• 高温环境（如电动汽车电机控制）需关注芯片的耐温范围和热稳定性设计

当传统硅基IGBT驱动芯片难以满足极端工况时，采用宽禁带半导体技术的替代方案可能更合适。GaN驱动芯片在超高开关频率下损耗更低，而SiC驱动芯片更适合高温高压场景，但需注意其驱动逻辑与传统IGBT存在差异。

实际选型时应先明确系统拓扑结构：半桥架构需要匹配死区时间控制功能，三相驱动则要确保通道间同步精度。建议用工作电压、开关频率和环境温度三个维度建立筛选漏斗，再对比关键参数余量。

完成芯片选型后，还需评估栅极电阻、隔离电源等配套元件的兼容性，这部分我们将在下一节详细展开。

四、为什么选对了驱动芯片，系统还是不稳定？

即使选用了匹配场景的IGBT驱动芯片，系统集成环节的配套设备缺失仍可能导致性能打折。栅极电阻的选择直接影响开关速度与损耗平衡，而隔离电源模块的稳定性决定了高压场景下的信号传输质量。

关键配套通常包括：

• 栅极电阻：根据驱动电流和开关频率匹配阻值，避免过冲或振荡
• 隔离电源模块：车载或工业环境优先选择宽温范围型号
• 电流传感器：用于实时监测IGBT工作状态
• 散热系统：大功率应用需配合IGBT散热器或水冷方案

测试环节的配套同样不可忽视。采用芯片测试座能避免反复焊接造成的引脚损伤，尤其适合研发阶段的参数验证。对于高频应用，差分示波器探头比普通探头更能准确捕捉驱动信号波形。

这些配套设备的选择逻辑应回归到最初的应用场景——工业自动化需要更高防护等级，而新能源领域则更关注温度适应性。忽略系统级匹配就像给赛车装普通轮胎，再强的引擎也发挥不出性能。

五、容易被忽视的安装维护细节

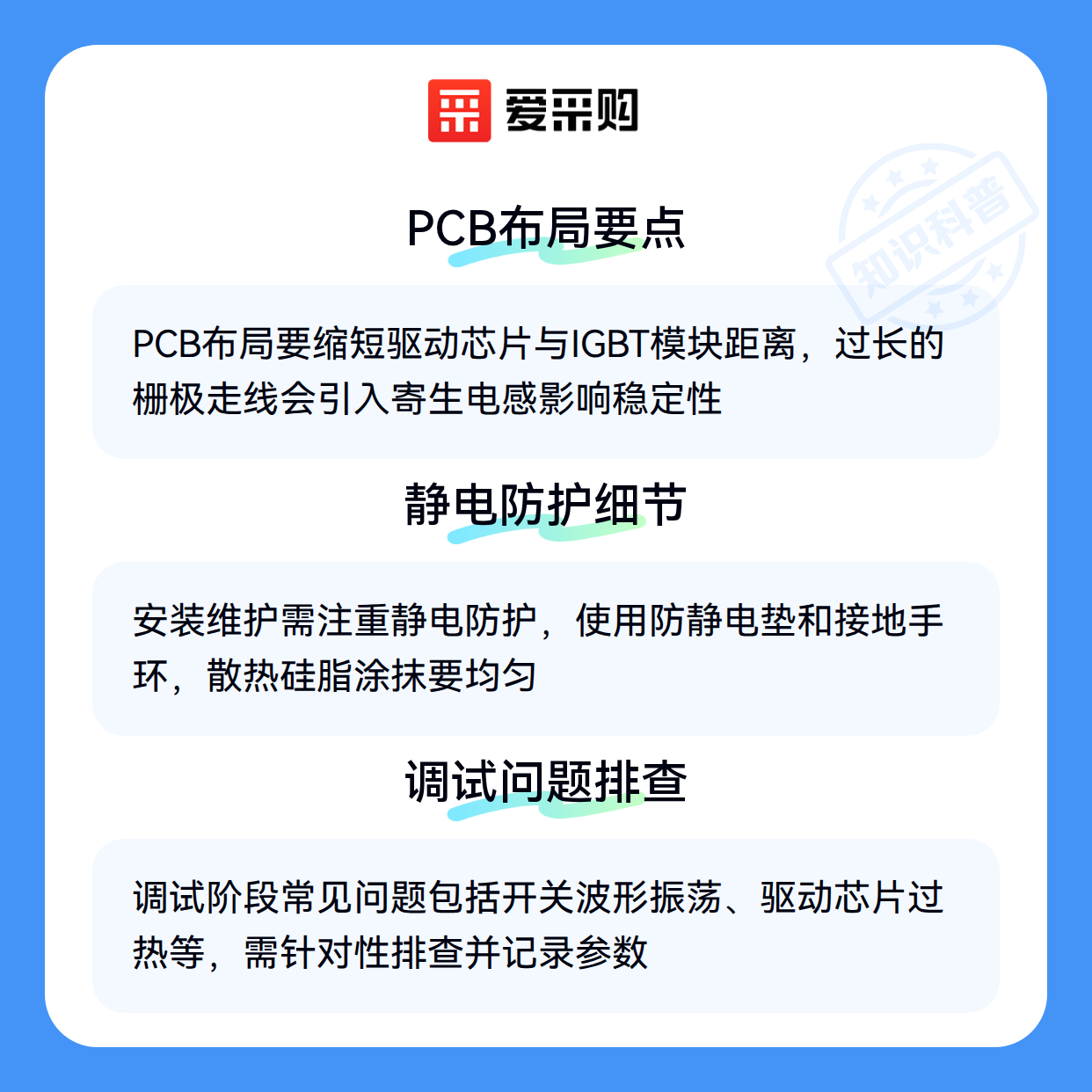

PCB布局阶段就要预留驱动芯片与IGBT模块的最近距离，过长的栅极走线会引入寄生电感。双面板建议采用地平面分割技术，多层板则需注意电源层与信号层的隔离。

静电防护是装配过程中的隐形杀手。操作时至少需要防静电垫配合接地手环，敏感型号建议在防静电垫上完成所有焊接工序。散热硅脂的涂抹厚度和均匀度也会影响长期可靠性。

调试阶段常见问题排查：

1. 开关波形振荡：检查栅极电阻值是否过小
2. 驱动芯片过热：确认散热器接触面压力是否均匀
3. 误触发：检测电源地线是否与信号地产生共模干扰

每次维护后建议用逻辑分析仪记录关键参数，建立设备健康档案。

IGBT驱动芯片的稳定运行从来不是单一元件的问题。从选型时的场景匹配，到配套设备的系统级考量，再到安装维护的细节把控，每个环节都在影响最终性能。下次遇到驱动问题，不妨先问三个问题：我的应用场景特殊需求是什么？配套设备是否补齐了短板？日常维护是否做到了位？
