CMOS晶圆选型避坑指南：为什么参数相似却可能用错场景？

面对参数高度相似的CMOS晶圆，为什么有些型号在工业检测中表现优异，却在医疗影像中频频失误？本文将揭示参数背后的场景适配逻辑，帮你避开选型陷阱。

一、从基础参数看CMOS晶圆的本质差异

CMOS晶圆的核心差异往往隐藏在基础参数组合中。晶圆尺寸直接影响成像面积，而工艺节点决定了像素密度和功耗表现。

看似相同的分辨率指标，可能对应完全不同的像素结构：

• 背照式结构更适合弱光环境
• 全局快门对运动捕捉更有利
• 抗辐射设计是X射线CMOS传感器的关键

这些底层差异使得晶圆级CMOS图像传感器在相同参数下可能产生完全不同的终端表现。

二、参数相似度陷阱：分辨率背后的场景逻辑

分辨率数值容易成为选型时的焦点，但实际成像效果还受像素尺寸和光学串扰影响。医疗影像需要更大的单像素面积以保证信噪比，而消费电子更关注高像素密度带来的细节表现。

灵敏度参数在不同场景的权重差异明显：

• 工业检测更看重动态范围
• 安防监控侧重低照度表现
• 科学成像需要线性响应

理解这些隐藏的匹配逻辑，才能避免被表面参数误导选型方向。

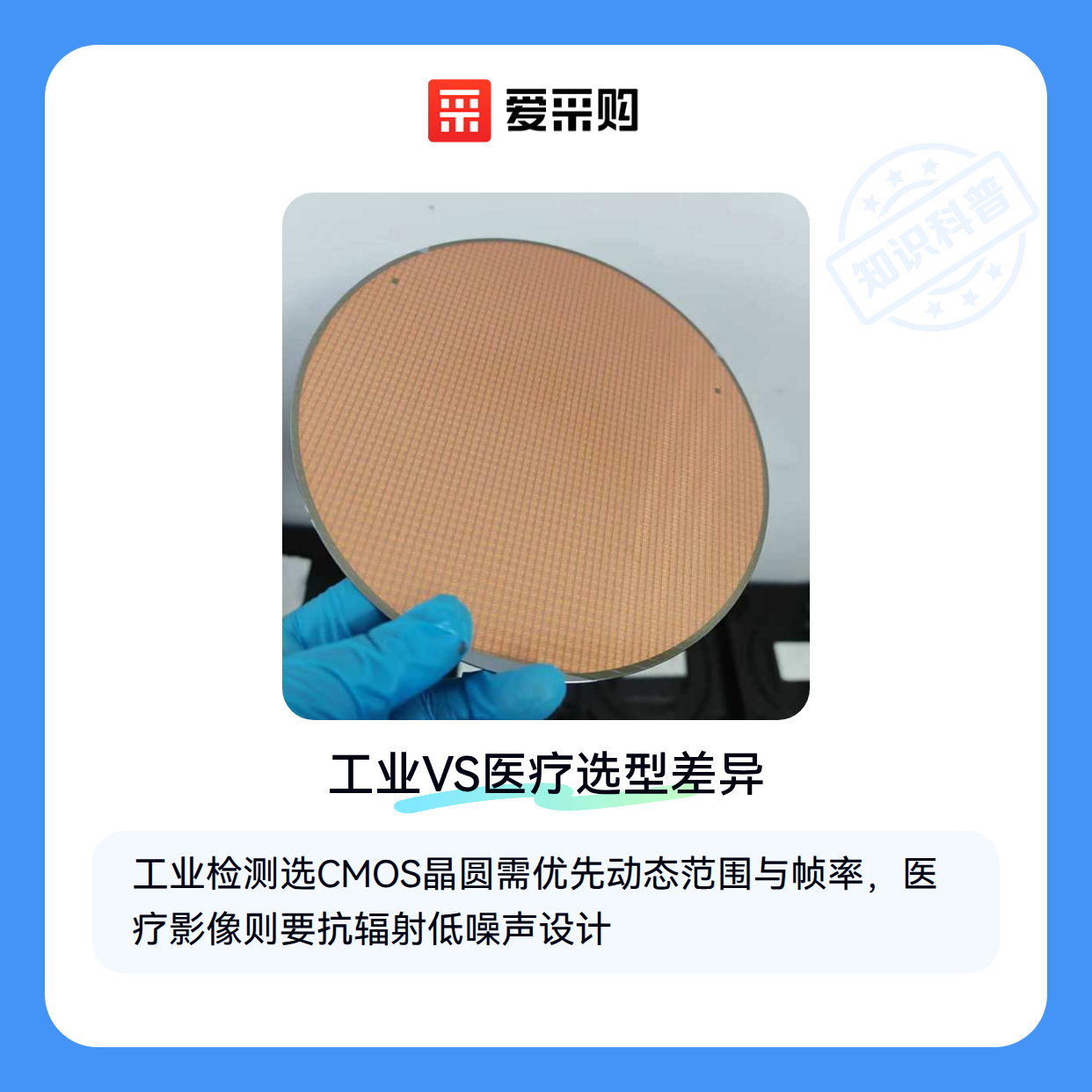

三、工业检测与医疗影像的CMOS晶圆选择差异在哪？

当面对参数相近的CMOS晶圆时，工业检测与医疗影像应用对关键性能的优先级完全不同：

• 工业X射线检测更关注动态范围与帧率稳定性，需要支持快速扫描下的高信噪比表现
• 医疗影像则侧重低噪声像素与抗辐射设计，确保微弱信号捕捉的准确性
• 消费电子类应用通常以功耗和成本为优先，可接受一定程度的性能折衷

晶圆级CMOS传感器在工业场景的优势在于其大面积特性，如Dalsa产品102×68mm的有效面积配合高帧率，适合产线连续检测。而ISDI医疗级传感器通过抗辐射像素设计，在X射线环境下仍能保持低噪声输出。

选型时容易陷入的误区是仅比较分辨率等显性参数。实际上，工业检测需要评估模数转换位数（如14位ADC）对灰度层次的影响，医疗影像则要验证像素结构对量子效率的优化程度。

建议先明确终端设备的信号处理链路：FPGA接口适合需要灵活算法的科研设备，而ASIC集成方案更匹配批量生产的医疗仪器。这直接决定该选择晶圆级CIS测试兼容性强的型号，还是需要定制封装的标准品。

四、CMOS晶圆加工中容易被忽视的配套设备匹配问题

采购CMOS晶圆后，许多用户会发现实际加工效果与预期存在明显差异，这往往源于配套设备与主材的性能不匹配。例如，光刻环节若使用分辨率不足的晶圆光刻机，可能导致图形转移精度下降；而刻蚀设备若控温稳定性不足，则会影响晶圆表面均匀性。

关键配套体系需覆盖三大环节：

• 图形化加工：紫外负性光刻胶与晶圆光刻机的波长匹配度
• 蚀刻处理：晶圆刻蚀液对特定材料的选择性比
• 后道检测：全自动晶圆检测仪对缺陷类型的识别能力

以烘烤环节为例，普通工业烤箱难以满足CMOS晶圆对氧含量的严苛要求。专业晶圆烘烤设备通过充氮系统和精密温控，可避免氧化层厚度异常导致的电性能漂移。这类设备的选择需重点关注：

1. 温控精度是否匹配工艺窗口要求
2. 腔体材质是否引入金属污染风险
3. 产能与产线节拍的适配性

配套设备的隐性成本往往被低估。当晶圆检测设备只能识别宏观缺陷时，后续封装环节的良率损失可能远超设备差价。建议在规划预算时，将配套体系作为整体技术方案评估，而非逐项比价采购。

五、从晶圆存储到工艺控制的关键实操盲区

CMOS晶圆对环境敏感度远超普通半导体材料。使用ABS晶圆存储盒时，静电积累可能击穿栅氧化层；而金属晶圆料盒若密封性不足，湿气渗透会导致铝互连腐蚀。存储环节需同时控制：

• 洁净度等级与颗粒物沉降速度
• 温湿度波动范围
• 防静电措施的持续性

工艺液体管理是另一易错点。晶圆刻蚀液的活性成分衰减速度与温度强相关，未配备蚀刻液回收设备的产线往往因频繁更换药液增加成本。而金刚石晶圆抛光垫的寿命周期，则与压力传感器的校准频率直接相关。

建议建立晶圆批次与工艺参数的追溯系统。当出现良率波动时，可快速排查是晶圆本身参数偏移，还是UVLED解胶机等设备的状态异常所致。这种数据闭环能显著降低重复问题发生率。

CMOS晶圆的选型本质是系统级匹配工程。从初始的场景需求分析，到核心参数锁定，再到晶圆烘烤设备等配套体系的搭建，每个决策节点都需保持技术逻辑的一致性。优质供应商的价值不仅在于主材性能，更体现在能否提供覆盖晶圆存储盒、刻蚀液等全链条的协同解决方案。
