三相四线零线接地报警：如何避免电力系统中的潜在风险？

当三相四线电力系统的零线意外接地时，可能引发设备损坏甚至人员触电风险，而传统的漏电保护装置往往无法及时识别这类故障。本文将帮助您理解三相四线零线接地报警设备如何填补这一安全盲区，以及在不同应用场景中的关键选型判断。

一、为什么常规保护装置检测不到零线接地故障？

三相四线系统中，零线承担着平衡相电压和提供单相回路的重要功能。当零线因绝缘破损或施工错误发生接地时，会形成异常电流路径，但此时相线对地电压可能仍在正常范围内。

常规漏电保护器（RCD）的工作原理决定了其无法有效识别这类故障：

• 只监测相线与零线电流差，而零线接地时电流差值可能未达动作阈值
• 对零线对地电压变化不敏感
• 无法区分正常中性点接地与故障接地

专用接地报警设备通过持续监测零线对地绝缘电阻和电压偏移，能在故障初期发出预警，为运维人员争取处理时间。这种主动防护机制特别适合对供电连续性要求高的场所。

二、不同场景下零线接地风险的差异如何影响设备选型？

工业厂房与商业建筑的接地报警需求存在本质区别：

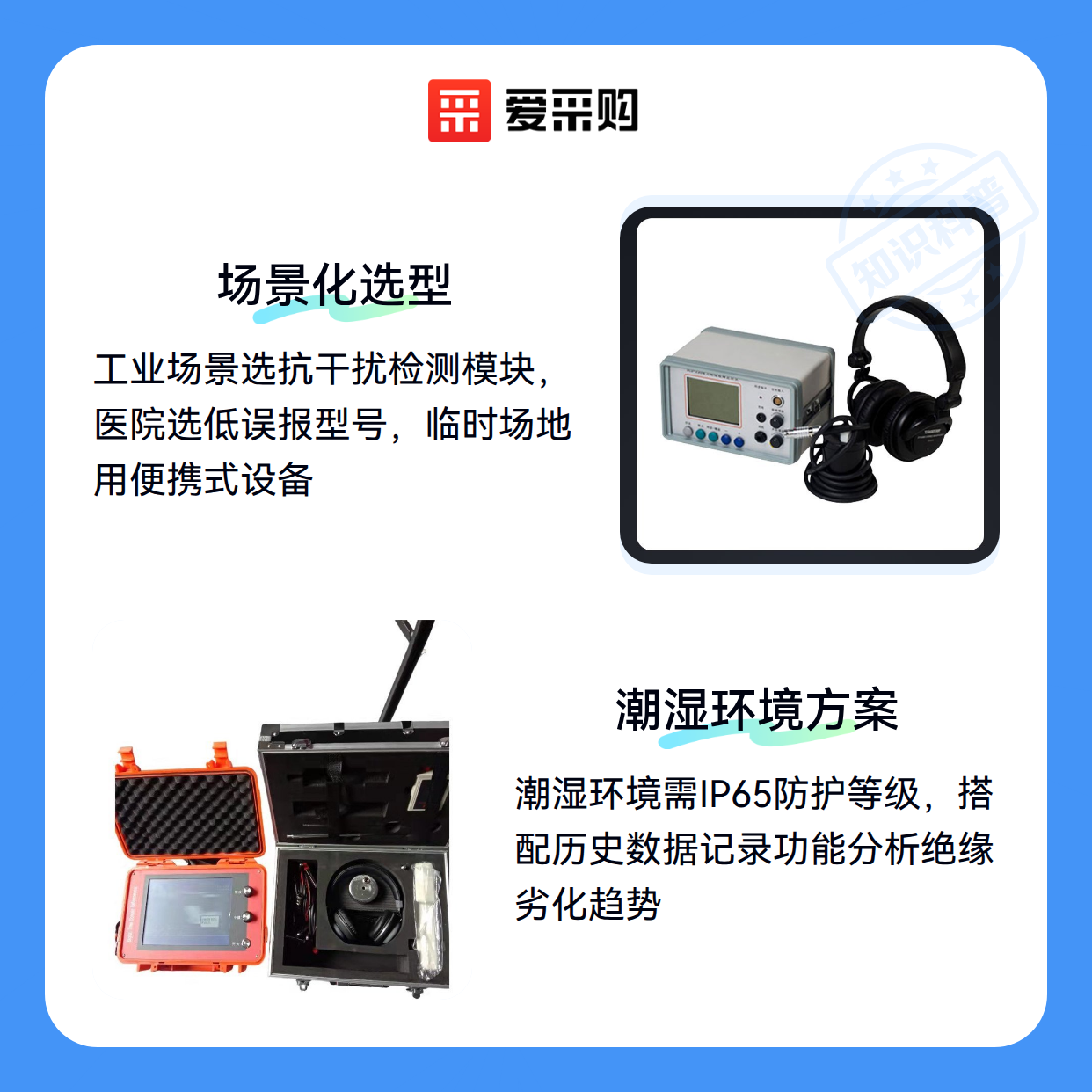

• 变频器密集的车间会产生高频谐波，需要抗干扰能力更强的检测模块
• 医院数据中心等场所对误报容忍度低，需选择带延时判断功能的型号
• 临时施工场地宜选用便携式设备，而固定配电系统需要集成化方案

潮湿、腐蚀性环境会加速绝缘老化，这类场所应考虑：

• 更高防护等级（IP65及以上）的外壳
• 带历史数据记录功能的型号，便于分析绝缘劣化趋势
• 与绝缘监测装置联动的系统级解决方案

对于已有剩余电流监控系统的改造项目，选择能输出标准信号的报警设备，可避免重复投资。此时需特别注意新老设备的协议兼容性问题。

三、如何根据电力系统特性选择零线接地报警设备？

选择三相四线零线接地报警设备时，需优先考虑电力系统的负载特性和环境条件。工业场景中非线性负载较多，可能产生较大的零线电流，此时需要选择具备谐波补偿功能的设备，以准确检测接地故障。而商业建筑等线性负载为主的场景，则更注重设备的响应速度和报警准确性。

关键选型参数包括：

• 额定电流和电压范围：需匹配系统实际运行参数
• 谐波补偿能力：针对非线性负载场景尤为重要
• 通信接口：是否需接入现有监控系统
• 防护等级：潮湿或多尘环境需更高防护

对于需要远程监控的场合，建议选择支持云平台接入的设备，便于集中管理。而独立运行的配电柜则更注重本地报警的可靠性和维护便利性。

选型时还需考虑配套的电流互感器变比范围，确保能够覆盖系统可能出现的最大零线电流。不同场景下的接地故障检测需求差异明显，需要根据实际系统特性做出针对性选择。

四、主设备之外，还需要哪些配套才能发挥完整功能？

三相四线零线接地报警设备的核心功能是检测零线接地故障，但要实现完整的电力系统监控，还需要搭配电流互感器、报警指示灯等配套设备。电流互感器用于实时监测零线电流，确保报警的准确性；而报警指示灯则能直观显示故障状态，便于运维人员快速定位问题。

在实际应用中，电缆故障定位仪是排查接地故障的重要工具。它能快速定位电缆断点或短路位置，减少停电时间。选择时需注意设备的检测精度和抗干扰能力，尤其是在复杂电力环境中。

此外，配电柜锁具和电缆标识牌也是容易被忽视的配套设备。锁具能防止误操作，而标识牌则有助于快速识别线路，避免维护时的混淆。

五、安装和维护中容易被忽略的关键细节

安装三相四线零线接地报警设备时，需确保电流互感器的安装位置正确，避免因磁场干扰导致误报警。同时，报警指示灯的安装高度应便于观察，通常建议在视线水平位置。

日常维护中，定期检查设备的绝缘性能和接线牢固度是必要的。尤其是在潮湿或粉尘较多的环境中，设备的密封性和防腐蚀能力尤为重要。

对于高压环境下的维护操作，防电弧面罩是必备的安全装备。它能有效防护电弧烧伤，确保运维人员的安全。选择时需关注面罩的防护等级和舒适性。

三相四线零线接地报警设备是电力系统安全的重要保障，但只有搭配合适的配套设备和正确的安装维护，才能充分发挥其作用。采购时需根据实际场景和预算，综合考虑设备的性能、配套方案和维护成本，才能做出最优决策。
