从晶格缺陷到氧含量：高阻硅片的完整选型维度

选高阻硅片时，电阻率数值只是起点——晶向偏差、氧含量和切割工艺才是影响高频性能的隐形门槛。

一、为什么射频器件特别依赖高阻值特性

在毫米波和微波频段工作时，普通半导体硅片的介电损耗会显著增加，而高阻硅片通过三个机制保持信号完整性：

• 降低涡流损耗：电阻率>1000Ω·cm时，衬底对电磁场的吸收减少60%以上
• 控制寄生电容：高阻值衬底能隔离器件间的串扰，尤其对5G Massive MIMO阵列至关重要
• 兼容SOI工艺：SOI晶圆的埋氧层与高阻硅结合，可进一步降低衬底耦合噪声

当前主流的高阻单晶硅片采用MCz（磁控直拉法）生长，通过精确控制硼/磷掺杂浓度实现电阻率梯度分布。

二、电阻率数值背后的晶格缺陷真相

采购时容易陷入的误区是只关注标称电阻率，实际上这些参数更能预测实际性能：

• 氧沉淀密度：<10^15/cm³为优，过高会导致高频介电常数波动
• 晶格畸变率：X射线衍射半峰宽<30弧秒才能保证载流子迁移率
• 少数载流子寿命：>1ms的多晶硅片更适合功率器件应用

关键结论：要求供应商提供四探针法+霍尔效应双测试报告，避免仅用涡流法测量的虚高电阻率数据 ⚠️

三、砷化镓还是高阻硅？5项关键对比

对77GHz汽车雷达等高频场景，蓝宝石衬底因介电常数稳定成为新选项；而电力电子领域更倾向选择碳化硅的高导热特性。

四、容易被低估的切片损耗问题

高阻硅在后道加工中容易出现两大性能劣化：

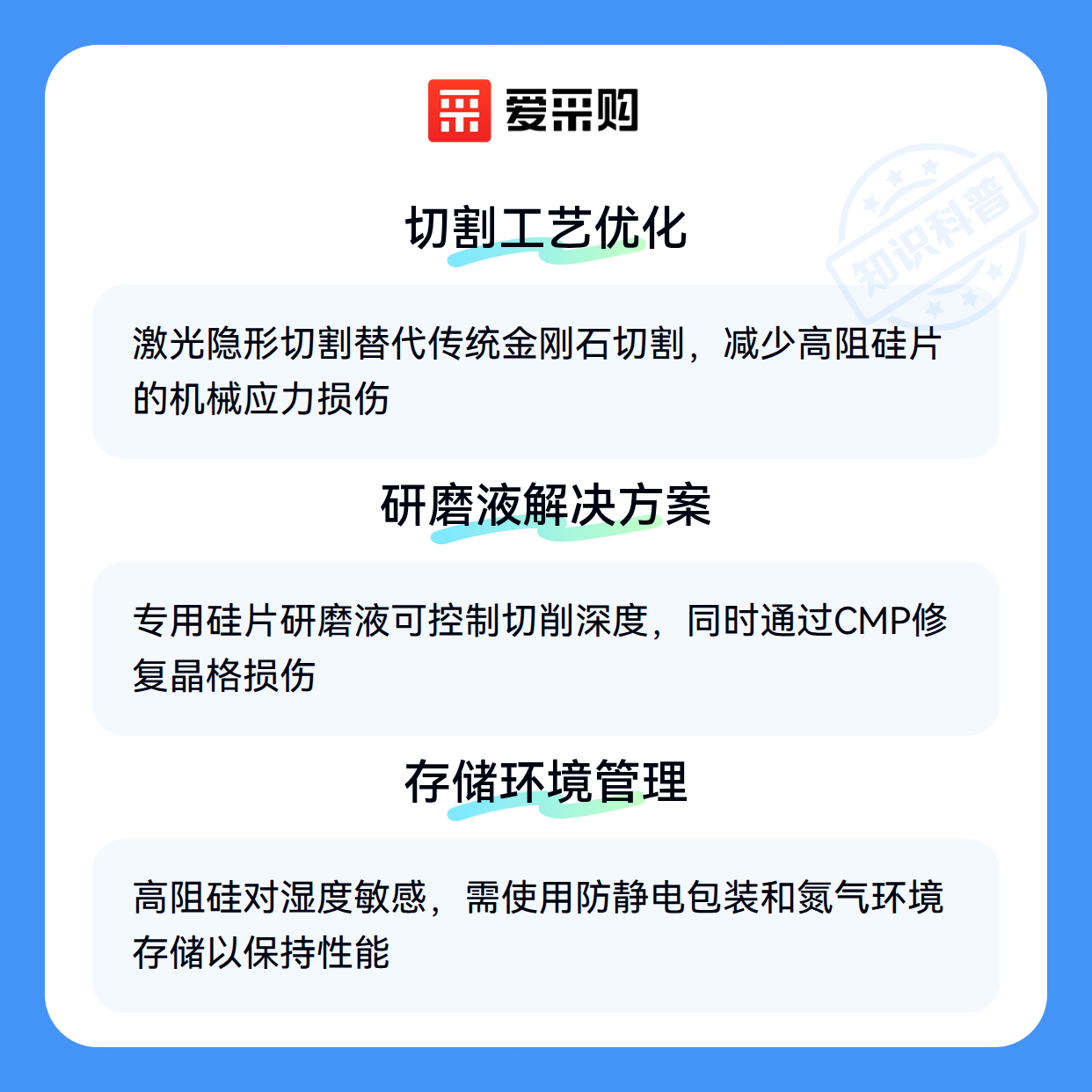

1. 机械应力损伤：传统金刚石切割会导致边缘微裂纹，建议改用激光隐形切割
2. 表面污染层：研磨产生的非晶层厚度超过50nm时，电阻率会下降30%

采用晶圆切割片专用硅片研磨液能同步解决这两个问题——其纳米级氧化硅磨料可控制切削深度，同时通过化学机械抛光（CMP）修复晶格损伤。

五、存储环境如何影响表面复合速率

高阻硅对湿度敏感度是普通硅片的5倍，日常管理要注意：

• 防静电包装：使用10^6-10^9Ω/sq的硅片包装盒，避免静电击穿PN结
• 氮气环境：氧含量<0.1ppm的存储柜可延缓表面氧化层生长
• 避光存放：紫外线会激发硅悬挂键，增加界面态密度

实测数据：在40%RH环境下存放3个月后，10kΩ·cm硅片的电阻率会衰减12%

从介电损耗测试到切片工艺验证，高阻硅片采购需要建立全流程质量控制点。对于24GHz以上应用，建议优先测试抛光硅片的介电常数温度系数；而大功率场景则要重点关注硅片检测仪测量的热阻曲线一致性。
