温补晶振和恒温晶振，90%采购没搞清本质区别

设备时钟不同步导致数据丢包？可能是你的晶振选型出了问题。高频场景下毫秒级误差就会引发连锁反应，而90%的采购决策失误都源于对温度补偿原理的误解。

一、为什么通信设备对晶振稳定性要求苛刻？

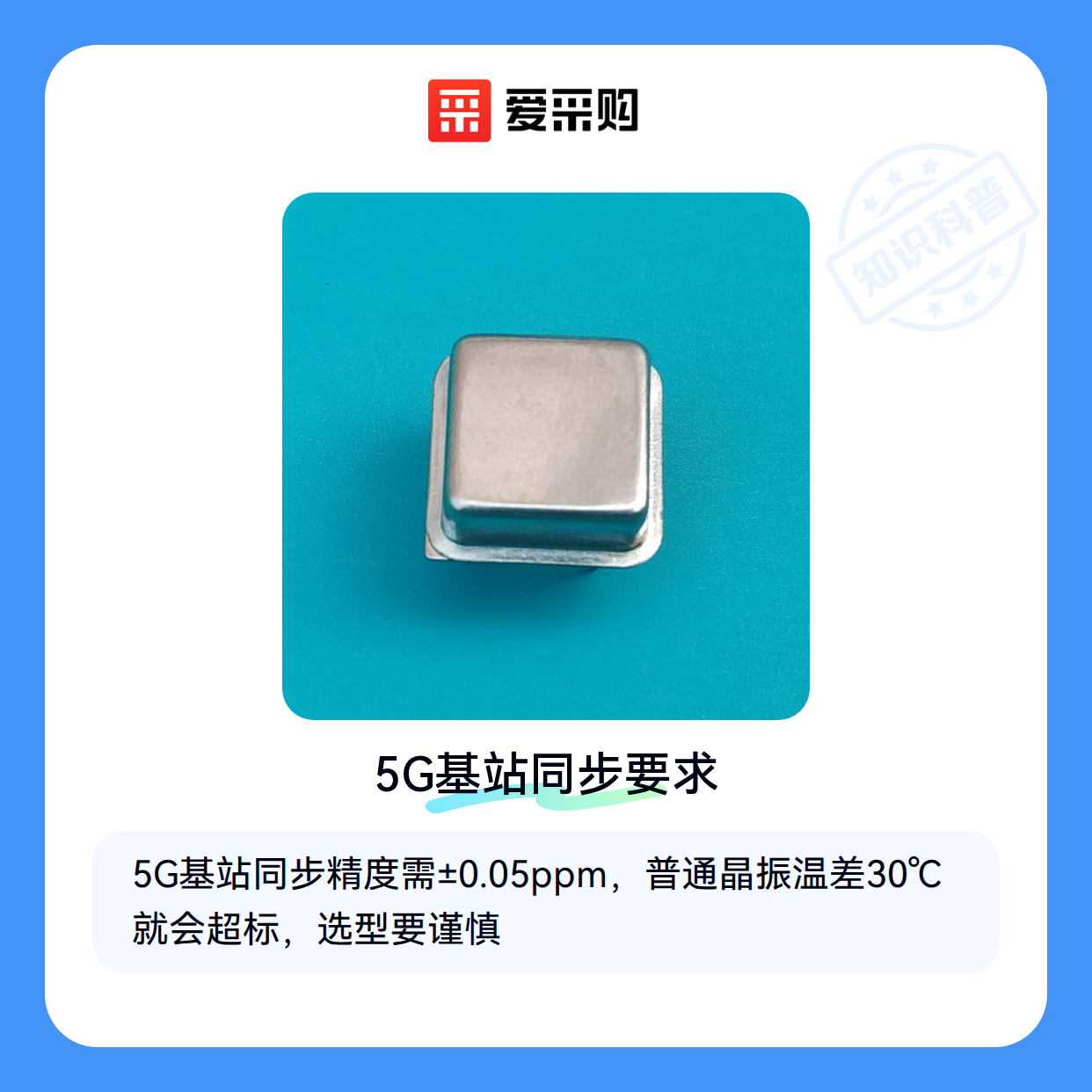

• 5G基站同步精度：载波相位误差需控制在±0.05ppm以内，相当于每10秒误差不超过半个原子钟周期
• 工业自动化场景：EtherCAT等实时协议要求节点间时钟偏差<1μs，普通石英晶振在温差30℃时就会超标
• 车载电子挑战：发动机舱温度波动达120℃，传统方案会出现秒级计时漂移

行业正从±50ppm的普通晶振转向±0.1ppm的温补晶振 TCXO，军用级设备甚至需要±0.01ppm的恒温晶振。这种演进背后是物联网设备对时间敏感网络(TSN)的硬需求。

二、OCXO和TCXO的温度补偿原理差异

**恒温晶振(OCXO)**的核心是微型恒温槽：

• 通过加热器将晶体维持在85℃恒温点
• 采用双层真空隔热结构降低能耗
• 典型功耗1~3W，预热需15~30分钟

**温补晶振(TCXO)**则采用数字补偿技术：

• 温度传感器实时监测环境变化
• 通过变容二极管调整负载电容
• 功耗仅0.1~0.5W，即开即用但精度略低

两种方案在压控晶振应用中都可能遇到调频线性度问题，这是采购时容易被忽视的参数盲区。

三、基站/仪器/车载场景分别适合哪种晶振？

高精度仪器首选OCXO：

• 需要7×24小时连续工作
• 对0.1ppm以上的频偏敏感
• 能接受分钟级预热时间

移动设备优选TCXO：

• 工作温度范围-40~85℃
• 需要快速启动特性
• 预算受限时可选陶瓷晶振过渡方案

四、买了高精度晶振还需要哪些测试保障？

• 频率计数器陷阱：普通计数器仅显示标称值，无法捕捉μHz级漂移
• 相位噪声分析：需用1Hz分辨率带宽测量近端相位噪声
• 振动敏感性测试：特别是车载场景要检测5~2000Hz机械振动影响

专业级晶振测试仪应具备：

• 12位分辨率频率测量
• 双通道相位差分析
• 阻抗匹配功能（50Ω或1MΩ）

五、为什么恒温晶振通电半小时才能稳定？

1. 热平衡时间：恒温槽从室温升至85℃需15~25分钟，期间频率漂移可达±0.5ppm
2. 老化曲线：新晶振前72小时老化率是标称值的3~5倍，需持续监测
3. 负载匹配：晶振负载电容偏差10%会导致频率偏移20ppm

关键操作提示：

• 避免在振动环境中使用OCXO
• 定期校准晶体振荡电路的反馈电阻
• 贴片封装需注意回流焊温度曲线

高频设备选型本质是精度与成本的博弈。基站等关键设施建议直接采用OCXO方案，消费类电子可选用TCXO平衡性价比，对时序不敏感的场景用普通晶体谐振器即可。记住：晶振的标称精度只是起点，实际表现取决于温度补偿机制与系统匹配度。
