FPGA选型的5个核心维度,别被参数牵着走

2小时前

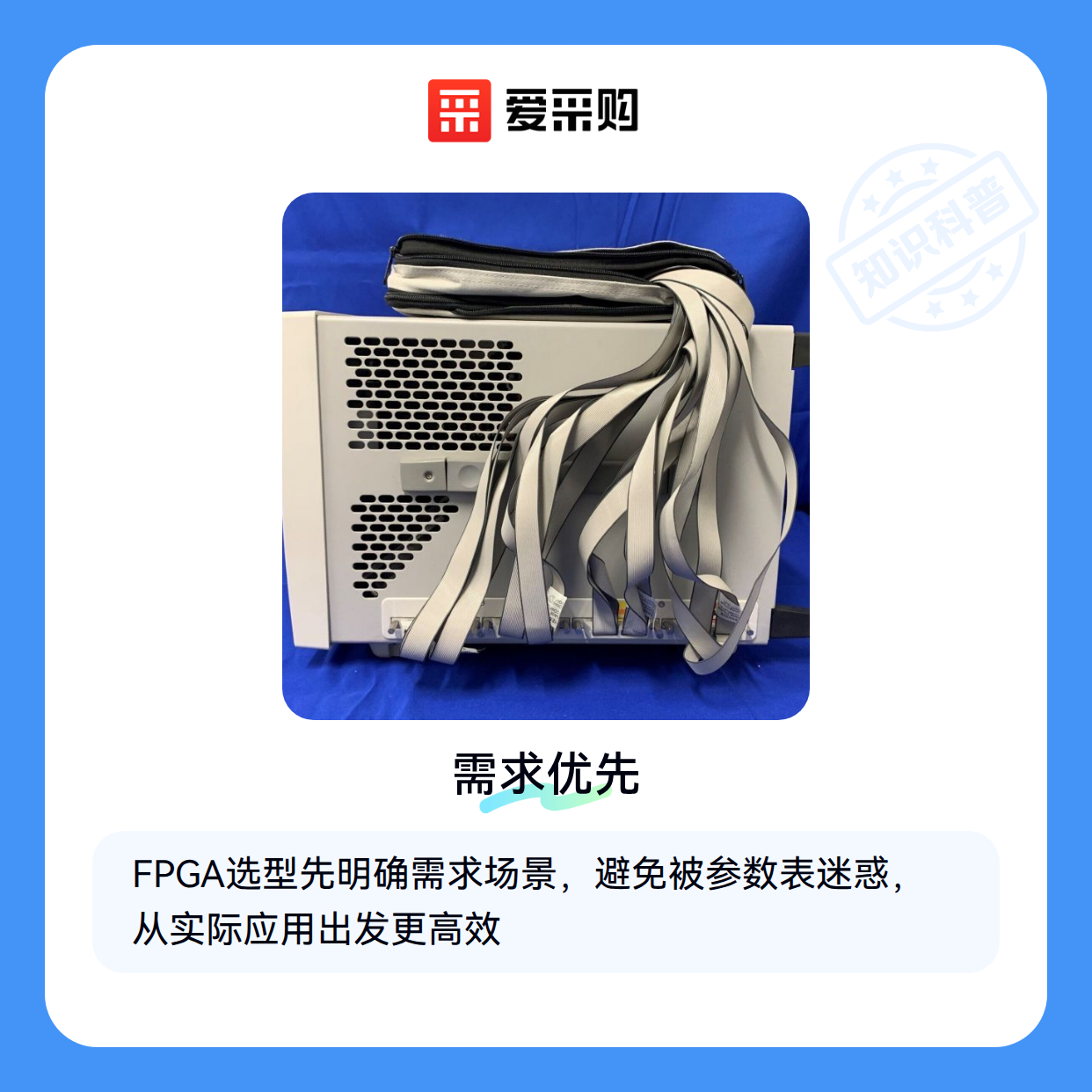

当你面对FPGA选型时,是否曾被各种参数和型号绕晕?其实比堆砌规格更重要的是——先想清楚你的真实需求场景。本文将带你跳出参数表,从实际应用出发梳理选型逻辑。

一、FPGA在数字电路设计中的独特价值

可编程逻辑器件之所以在工业控制、通信设备等领域不可替代,核心在于它能提供硬件级的并行处理能力,同时保留软件般的灵活性。与固定功能的芯片相比,FPGA最大的特点是:

  • 现场可编程:无需流片就能修改电路结构,特别适合原型验证和快速迭代
  • 并行计算:可同时处理多个数据流,在实时信号处理中优势明显
  • 定制化接口:能灵活适配各种传感器、总线协议和外围设备

但这也带来选型难题——不同规模的逻辑单元、存储资源和IO数量,直接决定了成本和适用场景。选低了性能不足,选高了造成资源浪费。

二、FPGA与CPLD的本质区别是什么

虽然同属可编程逻辑器件家族,但CPLD和FPGA在架构上存在根本差异:

  • 粒度不同:CPLD采用粗粒度逻辑块,适合实现状态机和简单组合逻辑;FPGA由更细粒度的查找表构成,适合复杂算法
  • 存储方式:CPLD多采用非易失存储,上电即用;FPGA通常需要外挂配置芯片
  • 时序特性:CPLD信号延迟可预测,FPGA因布线资源影响存在不确定性

关键结论:需要处理高速数据流或复杂算法选FPGA;只需实现简单逻辑控制时,CPLD可能更经济。

三、5个维度帮你找到最匹配的FPGA方案

选型时建议用这个对照表快速定位需求层级:

维度 基础型 性能型;超算型
逻辑单元 <10万 10-50万;>50万
存储资源 片上Block RAM 片外DDR接口;高速串行收发器
典型应用 工业IO扩展 视频预处理;神经网络加速

当FPGA仍无法满足极端性能或功耗要求时,可以考虑采用专用集成电路的ASIC方案。这类定制芯片虽然前期成本高,但在量产阶段有显著优势。

对于中等复杂度的控制场景,新一代CPLD器件在保持确定性的同时,也扩展了逻辑容量和功能模块。

特别注意:选型时要预留30%以上的逻辑资源余量,为后期功能升级留出空间。

四、FPGA开发必备的配套工具链

选定主芯片只是第一步,完整的开发环境还需要:

  • 硬件载体FPGA开发板提供电源管理、时钟电路和外围接口,大幅降低原型开发难度
  • 开发工具FPGA编程软件的质量直接影响开发效率,要关注对标准IP核的支持程度

成熟的FPGA编程软件通常包含仿真器、时序分析器和调试接口,能显著缩短开发周期。

五、FPGA项目实践中容易踩的坑

即使选对硬件,这些实操细节也常被忽视:

  1. 信号完整性:高速信号需要阻抗匹配,建议用逻辑分析仪验证时序
  2. 热设计:大规模FPGA运行时功耗可达数十瓦,必须考虑散热方案
  3. 配置安全:外挂配置芯片要选用工业级,避免现场程序丢失

对于混合信号系统,一台带数字通道的示波器能同时观测模拟量和数字信号。

避坑指南:FPGA的IO电压标准多达十余种,务必确认与外围器件电平兼容。

FPGA选型的本质是寻找性能、成本和开发效率的平衡点。建议先明确核心算法复杂度,再评估接口需求,最后考虑扩展性。无论是采用FPGA开发板快速验证,还是通过ASIC实现终极方案,都要记住——适合当前阶段的技术才是最好的选择。
