线性关节选型逻辑拆解：从负载到寿命的全盘考量

工业机器人想要实现精准稳定的直线运动，线性关节的性能往往决定了整套设备的成败。选对关节不仅能提升良品率，还能减少后期80%的调试维护成本。

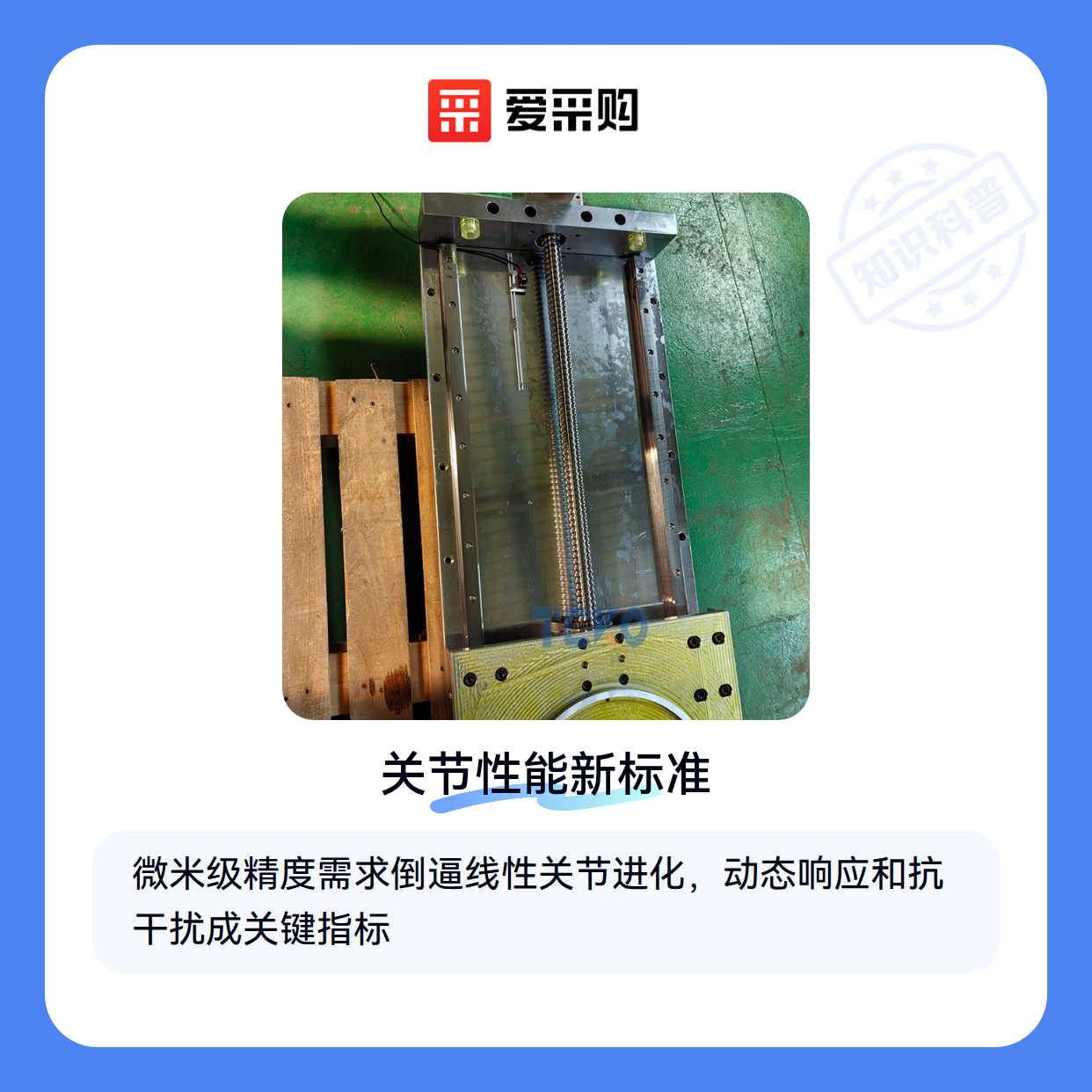

一、为什么工业机器人对线性关节要求越来越严苛？

现代产线对重复定位精度的要求已进入微米级，传统关节的背隙和温漂问题越来越突出。比如汽车焊接机器人需要连续工作12小时，线性音圈电机的零背隙特性就能避免焊枪偏移；而精密装配场景更依赖六维力传感器实时反馈接触力。这些需求倒逼关节必须同时满足三项进化：

• 动态响应：瞬间启停时的振动抑制
• 抗干扰：电磁兼容性和粉尘防护
• 寿命均衡：避免导轨磨损快于电机报废

🔍 关节已从单纯传动部件升级为智能执行单元

二、负载曲线和重复定位精度，哪个更影响实际表现？

采购时容易被参数表误导——标称0.01mm精度的关节，实际可能因负载突变产生0.1mm抖动。真正需要关注的是两个实战指标：

• 全行程精度一致性：尤其关注行程两端10%区域的偏差
• 变载稳定性：额定负载30%-120%区间内的线性度保持

比如包装机械手要频繁抓取不同重量物品，滚珠丝杠配合直线导轨的方案就比纯气动关节更适应变载工况。这类组合在50kg负载下仍能保持±0.02mm的定位能力。

⚙️ 负载适应能力比静态精度更能反映真实水平

三、电动滑台能替代传统线性关节吗？三种场景分流方案

当空间受限或需要模块化部署时，可以考虑这些变体方案：

• 短行程高密度场景：电动滑台集成度高，适合电子贴片机这类紧凑设备
• 长距离重载场景：线性模组的跨距可扩展性更强，常见于光伏板搬运
• 柔性化产线：气动滑台配合谐波减速器能快速切换工装

但要注意替代方案的短板：模组对地基平整度敏感，气动关节在低温环境可能失压。

🛠️ 没有万能方案，只有最适合产线特性的组合

四、没有这些配套，再好的线性关节也发挥不出实力

采购关节只是开始，这些配套决定了系统上限：

• 位置反馈：发格绝对式光栅尺比增量式更抗干扰
• 动力匹配：伺服驱动器的电流环响应速度要高于机械带宽
• 安全冗余：双限位开关+联轴器断裂检测的硬件互锁

曾有案例因省掉导轨滑块的自动润滑系统，导致半年内精度下降40%。

🔌 配套件的性能天花板就是整个系统的天花板

五、调试时容易忽略的轴向预紧力问题

新关节上机最常犯的三个错误：

• 预紧力过大：导致滚珠丝杠温升异常，加速磨损
• 忽略同心度：电机轴与联轴器的偏心会引发高频振动
• 润滑错配：食品级润滑脂与工业脂的渗透性差异达3倍

建议首次运行前做72小时变载跑合，用红外热像仪监测直线导轨温升曲线。

⚠️ 90%的早期故障都来自安装调试疏漏

从负载特性到配套兼容性，线性关节的选型本质是系统匹配工程。重点关注六维力传感器的反馈实时性和谐波减速器的回差补偿能力，这两项往往决定了设备迭代周期。
