半桥驱动器看似相似，选错却影响整个系统？

6小时前

当你在选择半桥驱动器时，是否曾被看似相似的参数迷惑，却在实际应用中遭遇性能差异？本文将帮你理清关键选型逻辑，避免因选错型号而影响整个系统的稳定性。

一、半桥驱动器与全桥/低边驱动器的本质区别

半桥驱动器在电力电子系统中扮演着核心角色，但其功能边界常被误解。与全桥驱动器相比，半桥驱动器更适合需要单极性驱动的场景，而低边驱动器则无法提供高边开关所需的电压浮动能力。

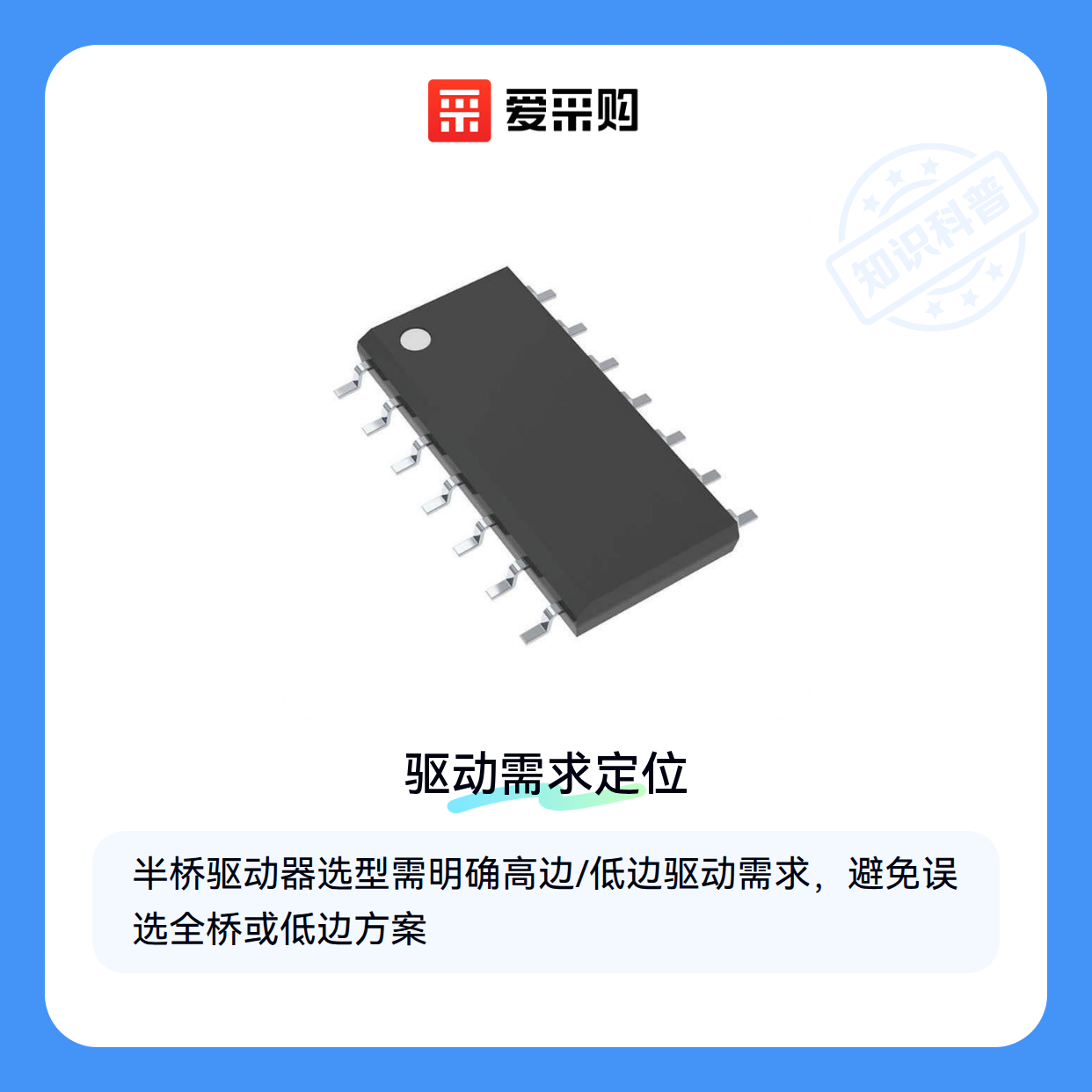

选择半桥驱动器时，首先要明确你的应用是否需要同时驱动高边和低边MOSFET。如果只需要驱动低边开关，低边驱动器可能是更经济的选择；但如果系统需要高边驱动能力，半桥驱动器则是唯一可行的方案。

理解这些本质区别，可以避免因选错驱动器类型而导致的系统设计返工。接下来，我们将深入解析半桥驱动器的关键参数，帮助你做出更精准的选型决策。

HTSSOP44和SOP8是半桥驱动器常见的封装形式，但它们的散热能力和布局适应性差异显著。HTSSOP44封装通常具有更好的散热性能，适合高功率应用；而SOP8封装则更紧凑，适合空间受限的设计。

封装选择不仅影响驱动器的散热能力，还会间接影响其驱动电流能力。较大的封装通常可以支持更高的持续电流，但这并不意味着小封装就一定性能不足 - 关键是要匹配你的实际应用需求。

在实际设计中，除了考虑封装尺寸，还需要评估PCB布局的复杂度和散热方案的实施难度。这些因素共同决定了半桥驱动器在系统中的最终表现。

选择半桥驱动器时，电压等级是最先需要明确的参数之一。不同电压范围的应用场景对驱动器的要求差异显著：

高压场景（如工业电机驱动、电源转换）需要关注驱动器的耐压能力和抗干扰性，避免击穿风险
低压场景（如消费电子、便携设备）则更看重驱动效率和静态功耗，以延长电池寿命实际选型时，建议以系统最高工作电压的1.2-1.5倍作为驱动器电压下限，同时预留足够的安全裕度。

电压等级的选择还会间接影响开关损耗。高压驱动器通常需要更复杂的栅极驱动电路来降低开关过程中的能量损耗，而低压驱动器则可以通过优化死区时间控制来提升效率。对于频繁开关的应用（如PWM控制），需特别注意驱动器在目标电压下的上升/下降时间参数。

当系统需要驱动多个功率器件时，全桥驱动器可能比半桥方案更合适。全桥结构能提供更灵活的电流路径控制，特别适合需要正反转的电机应用。而低边驱动器则更适合简单开关电路，成本更低但功能受限。

最终决策应回归到实际负载特性：连续工作的工业设备优先考虑高压驱动器的可靠性，间歇工作的消费设备则可选择集成度更高的低压方案。接下来需要关注驱动器与MOSFET/IGBT等功率器件的匹配问题。

选择半桥驱动器后，外围元件的协同设计往往成为系统可靠性的关键。栅极电阻的阻值直接影响开关速度和热损耗：阻值过小可能导致电压振荡，阻值过大则会增加开关损耗。而功率MOSFET的选型需与驱动器的输出电流能力匹配，否则可能出现驱动不足或过载风险。

实际案例中，不少用户因忽略栅极电阻的功率等级，导致电阻过热失效，连带损坏驱动器芯片。同样，功率MOSFET的栅极电荷(Qg)若与驱动器峰值电流不匹配，会显著降低系统响应速度。

建议通过以下维度评估配套元件：

调试阶段建议使用高压示波器探头监测栅极波形，可快速定位阻抗匹配问题。对于焊接工艺，选择带有ESD防护的工作站能有效预防静电损伤。这些配套投入虽小，却能规避后续昂贵的系统维修成本。

最终需回归到系统级验证：先通过仿真计算理论参数，再在实际负载下测试温升和波形完整性，必要时用绝缘垫片调整功率器件的散热条件。

半桥驱动器的性能指标在数据手册中往往基于理想布局，而实际PCB设计中的细微偏差可能导致显著差异。高频回路布局不当会引入寄生电感，轻则造成电压过冲，重则引发误触发。常见误区包括：

对于大电流应用，建议采用以下措施：

焊接环节同样关键：应避免使用普通热风枪维修驱动芯片，高温可能改变内部邦定线特性。专业焊接工作站能精确控制回流焊曲线，这对QFN等封装尤为重要。维护时建议用防静电手环操作，并用防潮存储箱保存备件。

定期检查环节往往被忽视：用逻辑分析仪监测驱动信号时序，配合钢制散热器上的温度探头，可提前发现老化元件的性能衰减。

半桥驱动器的选型本质是系统级匹配工程：从电压等级、驱动能力的基础参数，到栅极电阻、功率MOSFET的配套选择，再到PCB布局的物理实现，每个环节都需要用场景需求反向推导。

建议建立决策树：先锁定应用场景的最高开关频率和最大负载电流，再据此确定驱动器核心规格，最后推导出外围元件参数和散热方案。记住，参数表上的理想值需要在实际工况中验证调整，这也是示波器探头和焊接工作站等工具存在的意义。
