为什么你的开关电源需要动态补偿？有源滤波器的选型关键

当你的开关电源频繁遭遇谐波干扰导致设备异常时，是否考虑过动态补偿方案的价值？本文将帮你判断有源滤波器如何针对工业场景中的瞬态干扰提供精准治理。

一、为什么被动滤波方案难以应对现代工业干扰？

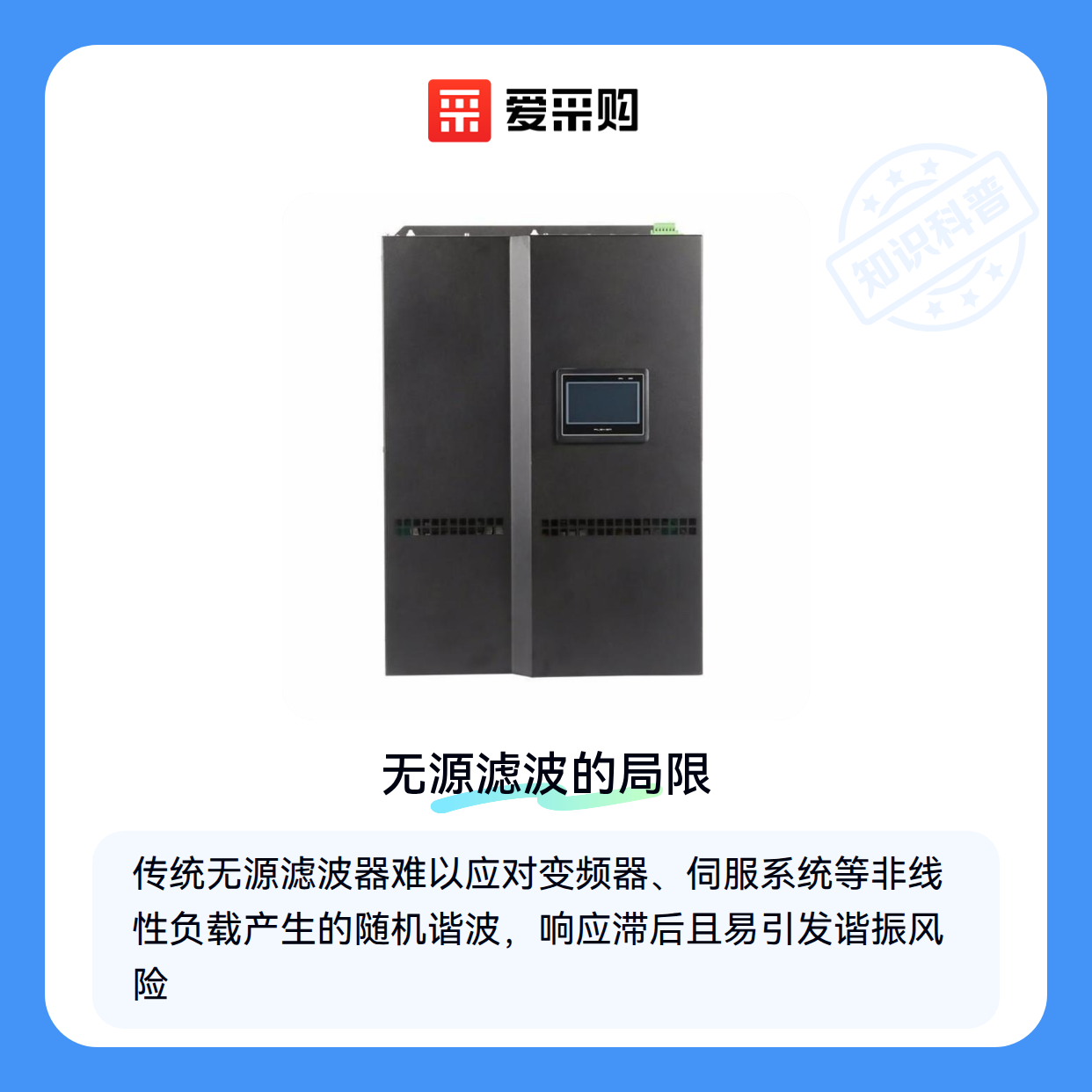

传统LC无源滤波器通过固定阻抗匹配吸收特定频段谐波，但面对变频器、伺服系统等非线性负载产生的随机谐波时存在明显局限：

• 无法适应谐波频谱的动态变化
• 对高频瞬态干扰响应滞后
• 可能因阻抗失配引发谐振风险

有源滤波器通过实时采样负载电流波形，动态生成反向补偿电流注入电网，其核心优势在于：

• 20μs级快速响应能力应对突发干扰
• 同时治理2~50次宽频段谐波
• 自动适应负载变化避免系统谐振

这种动态补偿机制特别适合焊机集群、精密机床等谐波频谱随工艺变化的场景，但需注意其补偿效果与响应速度、检测精度等参数强相关。

二、补偿频宽与响应时间如何匹配真实负载特性？

选型时容易被忽略的是：标称参数相同的设备在实际工况下表现可能差异显著。例如医疗影像设备与冲压机床虽然都产生谐波，但对滤波器的要求截然不同：

• 精密仪器需要更宽的补偿频宽（覆盖高频开关噪声）
• 冲击性负载要求更快的瞬时响应（避免电压骤降）
• 混合负载场景需平衡补偿容量与动态性能

这解释了为什么同功率等级的有源滤波器在金属加工车间和实验室环境可能表现出完全不同的滤波效果。

三、LC无源滤波与有源方案如何取舍？

当面对开关电源谐波干扰问题时，LC无源滤波器和有源电力滤波器（APF）是两种常见但特性迥异的解决方案。关键差异在于动态响应能力：

• LC滤波器通过固定参数的电感电容组合滤除特定频段谐波，适合已知且稳定的谐波频谱
• 模块化有源电力滤波器通过实时检测和反向补偿应对变化的谐波，尤其适合负载频繁波动的场景

隔离变压器作为另一种常见方案，在抑制共模干扰方面表现突出，但对高频谐波的滤除效果有限。当设备同时面临电压波动和电磁干扰时，需要评估是否搭配浪涌保护器形成完整防护链。

决策时应优先考察负载特性：

• 轧机、电梯等瞬时功率变化大的设备，有源方案能更好跟踪补偿
• 照明系统等稳定负载，LC滤波器可能更经济
• 医疗设备等对共模干扰敏感的场合，需结合隔离变压器使用

现有配电柜的物理空间常被忽视。有源滤波器需要预留散热通道和检修空间，而LC滤波器体积通常更紧凑。在改造项目中，可能需要同步考虑防护等级和散热结构适配问题。

四、安装空间和散热如何提前规划？

采购开关电源输入有源滤波器后，许多用户发现配电柜空间不足或散热条件不达标，导致设备降额运行甚至频繁报警。工业场景中常见的三类适配问题需要前置评估：

• 防护等级匹配：潮湿或多尘环境需选择不锈钢滤波器外壳，普通机柜则考虑更轻量的合金材质
• 散热冗余设计：高频补偿时IGBT模块发热量显著增加，需预留散热片安装位或配置辅助风道
• 柜体承重限制：大容量滤波器重量可能超出标准导轨承载，需提前加固或选用分体式安装支架

实际安装时，铜覆钢接地棒和防雷工程接地棒的选配常被忽视。有源滤波器对接地阻抗要求比无源方案更高，接地不良会导致补偿电流畸变。建议在设备就位前用高频LCR数字电桥测量现有接地网阻抗，必要时增设垂直接地极。

最后检查信号连接线滤波器的兼容性。当滤波器与变频器、伺服驱动器等高频干扰源共柜时，控制线路需加装贴片式滤波电阻器防止二次耦合，电源线则建议用带屏蔽层的专用连接线并配合绝缘胶带固定。

五、动态补偿设备的维护盲点在哪里？

有源滤波器的IGBT模块寿命与散热条件强相关。这些预警信号表明需要干预：补偿电流波形出现毛刺、设备面板温度较初期上升明显、风扇转速持续处于高位。每月用滤波器测试仪记录谐波抑制率曲线变化，能更早发现功率器件老化趋势。

日常监测中，平衡测试仪比普通万用表更适合评估滤波效果。重点观察三次谐波和五次谐波的残余量突变，这往往先于报警触发出现。维护时注意清理防尘罩积灰，灰尘堆积会使散热效率下降更快。

配套的EHFP机架若带有智能监测接口，建议接入工厂能源管理系统。这样既能统一监控多台滤波器状态，也便于结合产线负载变化优化动态补偿策略，避免长期过补偿带来的额外损耗。

选择开关电源输入有源滤波器不是终点，而是电能质量管理的开始。从防护外壳到接地系统，从散热设计到寿命监测，每个环节都影响着动态补偿的实际效果。建议将滤波器纳入产线改造的整体规划，用系统思维解决电磁兼容问题。
