4层线路板选购时，这些关键点帮你避开弯路

当你的项目需要兼顾信号完整性和成本控制时，4层线路板往往是最优解——它比双面板多了内层电源平面，又比6层板少了不必要的叠层成本。但选对型号需要避开这些常见误区：

一、从单面板到多层板，4层设计的平衡点在哪？

电子设备迭代加速的今天，设计者常面临这样的矛盾：双面板布线空间不足，6层板又超出预算。4层结构恰好填补了这个空白：

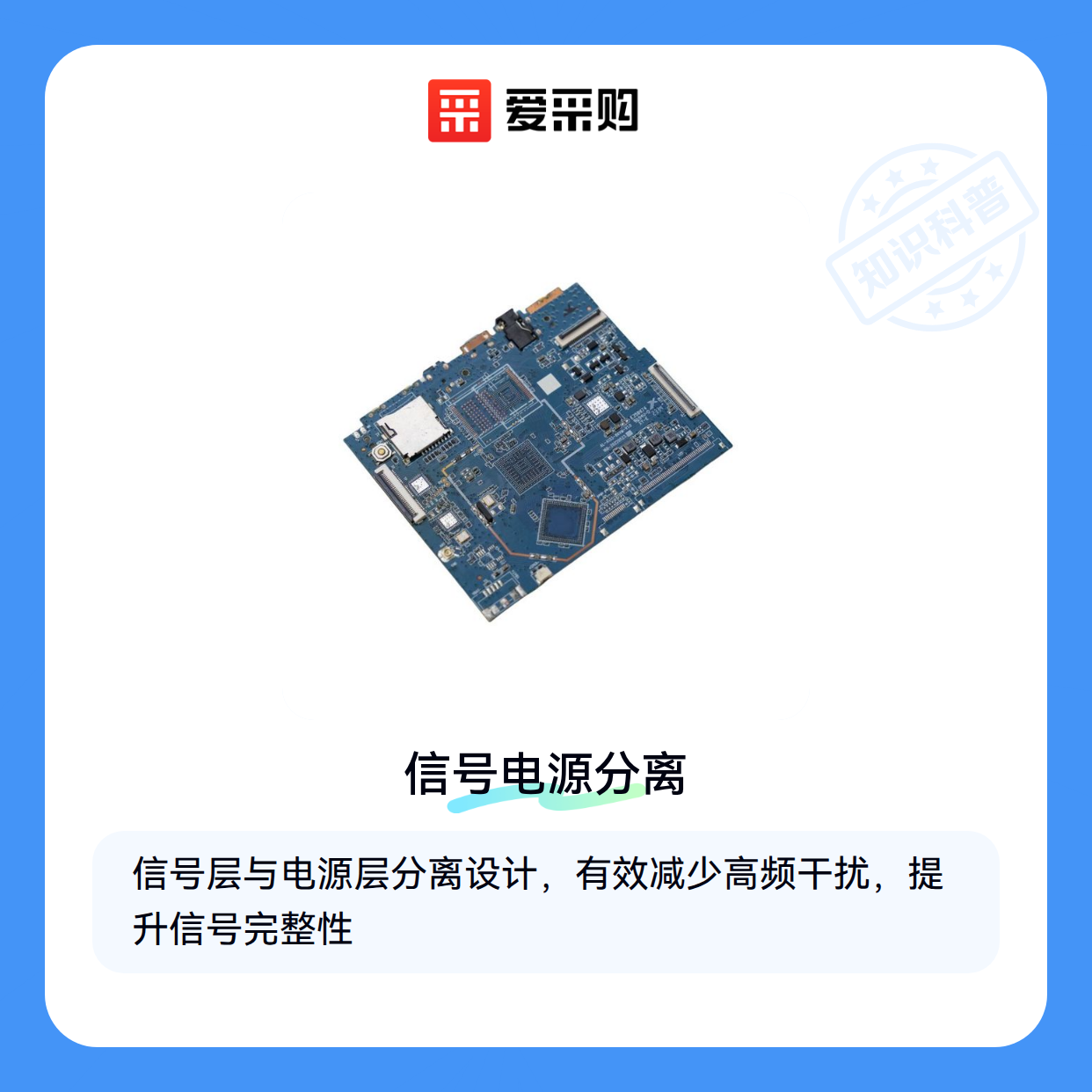

• 信号层+电源层分离：中间两层专门处理电源和地线，减少高频干扰
• 成本可控：比6层板节省约30%叠层费用，适合中小批量生产
• 工艺成熟：大多数厂家都能稳定生产1.6mm板厚、1oz铜厚的常规规格

4层PCB沉金板在需要金手指接触的场景尤其常见，其表面处理能同时满足导电性和耐磨需求。而像智能穿戴设备这类空间受限的应用，4层FPC线路板的柔性特性则更占优势。

二、阻抗匹配和信号完整性，4层板的核心价值

真正体现4层板价值的，是它对高速信号的处理能力。当信号频率超过100MHz时，普通双面板的串扰问题会变得突出：

• 内层地平面：为信号提供完整参考层，减少电磁辐射
• 阻抗可控：通过调整介质厚度和线宽，匹配芯片要求的特性阻抗
• 散热均衡：电源层分布铜箔面积更大，避免局部过热

这也是为什么HDI4层线路板在射频模块中应用广泛——它的盲埋孔设计能进一步缩短信号路径。而需要精确控制±5%阻抗公差时，带有背钻工艺的板子能显著降低信号反射。

三、按应用场景拆解：何时选普通4层板 vs 高TG/HDI方案？

不同应用对板材的要求差异很大，主要分这三类选择逻辑：

• 消费电子产品：普通FR-4基材足够，重点控制沉金厚度（建议0.05-0.1μm）
• 汽车电子/工业控制：选高TG4层线路板，TG170以上材料能承受高温回流焊
• 高频通信设备：需要8层线路板与4层混压设计，或采用铝基板加强散热

特殊场景如折叠屏手机，则需要柔性4层线路板的PI基材来实现动态弯曲。这类板子的关键指标是弯折寿命，通常要求达到5万次以上。

四、从设计到测试，配套环节如何影响最终效果？

采购板子只是开始，这些配套环节往往决定最终成败：

• 设计阶段：用专业线路板设计软件做叠层仿真，避免投产后发现阻抗失配
• 测试环节：定制线路板测试夹具时，注意探针间距要匹配板端焊盘尺寸
• 小批量验证：建议先做线路板打样，检查实际参数与设计文件的偏差值

其中最容易忽视的是测试治具的接地设计——不良接地会引入额外噪声，导致误判。

五、焊接温度控制与清洗工艺，容易被忽视的细节

拿到板子后的加工环节，这些经验能减少售后问题：

• 无铅焊接：峰值温度控制在245-255℃，超过260℃可能损伤TG130以下基材
• 清洗残留：使用线路板清洗设备时，注意阻焊油墨的耐化性差异
• 金手指保护：沉金板焊接前贴高温胶带，避免焊锡污染接触面

4层板的性价比优势体现在全链路——从设计复杂度、量产成本到后期维护。关键是根据信号速率、环境温度、机械强度三要素锁定板材类型，再通过线路板清洗设备等配套工艺保障可靠性。
