ICM-20600芯片选型时，哪些参数容易被忽略？

3小时前

在选择ICM-20600芯片时，很多工程师会关注基本的陀螺仪和加速度计参数，却容易忽略那些真正影响实际应用的隐藏特性。本文将揭示这些容易被忽视的关键参数，帮助你在运动传感器选型时做出更精准的判断。

一、六轴运动传感器的核心性能指标

六轴运动传感器的性能不仅取决于陀螺仪和加速度计的单独参数，更在于两者的协同工作能力。ICM-20600作为典型的六轴传感器，其实际测量精度受到多种因素的综合影响。

理解这些关键指标对选型至关重要：

  • 动态范围与灵敏度的平衡关系
  • 采样率与功耗的取舍
  • 零偏稳定性对长期使用的影响

这些参数共同决定了芯片在不同应用场景下的表现差异，而数据手册往往不会直接告诉你哪种组合最适合你的具体需求。

二、ICM-20600在实际应用中的性能边界

ICM-20600的独特优势在于其温度补偿算法和低功耗特性，这使得它在需要长时间稳定工作的场景中表现突出。

但要注意其性能边界：

  • 在高动态环境下可能出现的测量饱和现象
  • 极端温度条件下的零漂变化规律
  • 不同供电电压对噪声水平的影响

这些特性决定了ICM-20600最适合中等精度要求的消费电子和工业设备，而非需要超高精度的专业级应用。

三、ICM-20600与同类六轴传感器的关键差异点

当需要在ICM-20600与其他六轴传感器之间做出选择时，关键差异往往体现在实际应用场景的适配性上。

  • 对于需要高动态范围的应用，ICM-20600的宽量程特性使其更适合无人机或机器人等快速运动场景
  • 而LSM6DS3系列在低功耗模式下表现更优，适合可穿戴设备等对电池寿命敏感的场景
  • BMI160则因其出色的温度稳定性，在工业环境或温差变化大的场合更具优势

接口协议的兼容性常被忽视但至关重要。ICM-20600支持标准I2C/SPI接口，而某些替代方案可能需要额外的电平转换或协议适配，这会增加系统复杂度和开发周期。

对于需要长期稳定运行的项目，零偏稳定性这个隐性参数值得特别关注。ICM-20600在这方面表现中等，若项目对姿态测量精度要求极高，可能需要考虑BMI160等温漂补偿更完善的方案。

最后要考虑的是开发资源的可获得性。ICM-20600作为主流方案，其驱动程序和应用笔记更丰富，而较新的LSM6DS3TR-C可能需要更多自主开发工作。这种隐性成本在快速迭代项目中可能成为关键因素。

选型决策不应仅停留在参数表对比，下一步需要评估这些芯片与具体开发平台的兼容性，包括电压匹配和物理接口等系统级问题。

四、为什么同样的ICM-20600芯片在不同系统中表现差异明显？

ICM-20600作为六轴运动传感器芯片，其实际性能表现高度依赖配套设备的兼容性设计。许多用户采购后发现测量数据波动大，往往是因为忽略了以下系统级适配问题：

  • 开发板的I2C/SPI接口时序匹配性直接影响通信稳定性
  • 转接板的信号完整性设计对高频噪声抑制至关重要
  • 评估套件的供电电路质量决定了芯片基准电压精度

特别需要注意的是陀螺仪校准环节。由于MEMS传感器的零偏会随温度漂移，使用普通开发板难以实现工业级精度要求。专业级传感器开发板通常内置温度补偿算法，而更严苛的场景需要搭配双轴位置转台进行动态校准，这也是实验室环境与量产环境数据差异的主要原因。

建议在采购主芯片后，优先验证评估套件的接口协议版本与滤波电路设计。对于需要长期稳定运行的工业应用，选择带金属屏蔽壳的传感器开发板能显著降低电磁干扰风险。

五、电路板上的哪些细节会悄悄影响测量精度？

ICM-20600的LGA14封装对PCB布局有特殊要求：

  1. 焊盘固着力不足会导致机械振动时信号断续
  2. 电源走线过长可能引入高频纹波
  3. 未做阻抗匹配的SPI线路可能产生信号反射

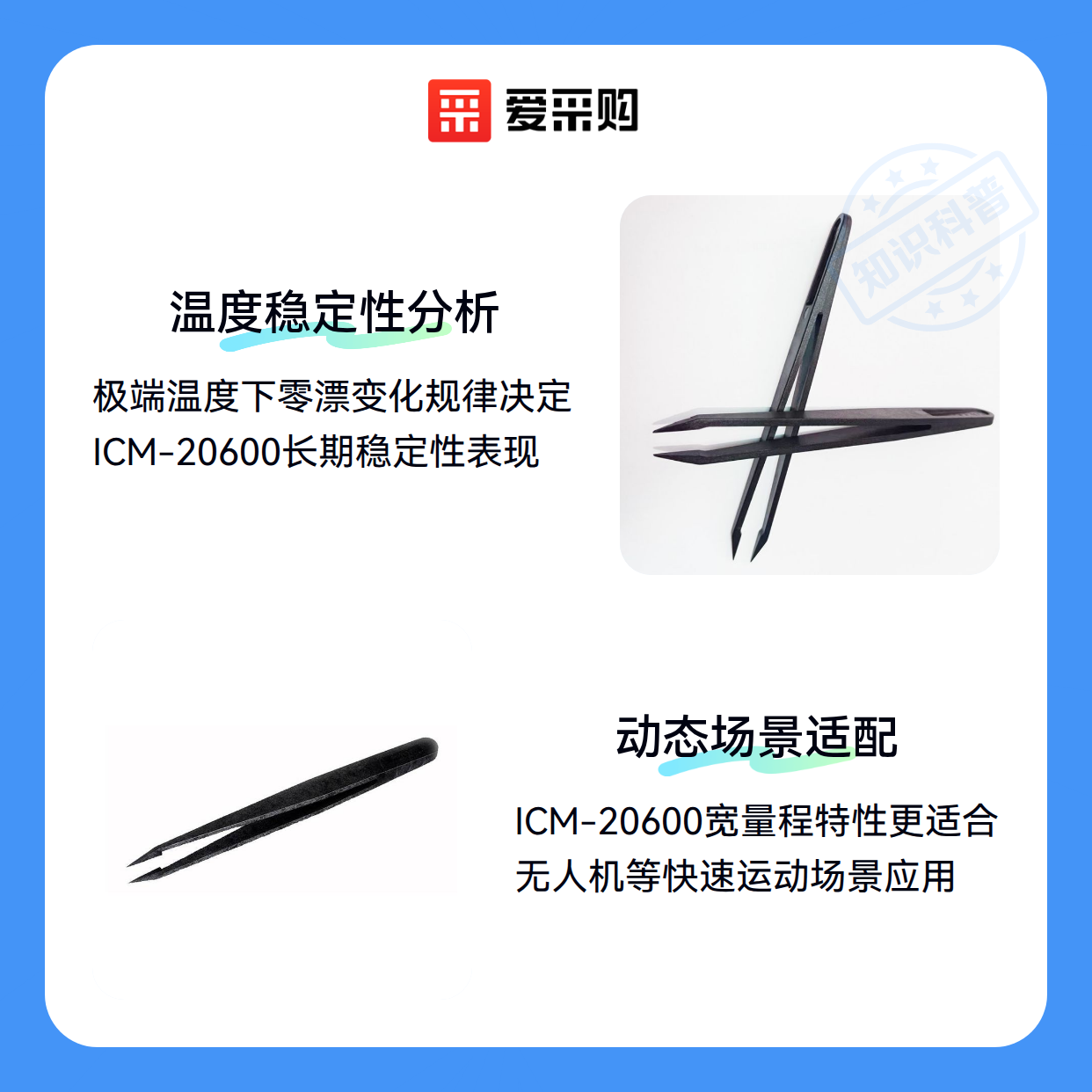

实际操作中最容易被忽视的是静电防护。由于芯片内部包含精密的MEMS结构，使用普通金属镊子夹持可能造成静电击穿。建议选择碳纤维材质的防静电镊子，其电阻值稳定在安全范围，同时宽平型设计更适合LGA封装芯片的贴装作业。

对于需要频繁更换样机的研发场景，可以考虑FPC柔性转接板方案。这种设计既避免了反复焊接对焊盘的损伤，又能通过标准化接口快速切换不同型号的传感器模块。

选择ICM-20600芯片时，需要建立从芯片参数到系统方案的完整判断链条：先根据应用场景确定核心性能边界，再评估配套设备的信号处理能力，最后落实到PCB设计和静电防护细节。对于短期原型验证，可优先考虑集成度高的评估套件；而量产项目则需要从陀螺仪校准台到防静电工具的全套解决方案支持。
