PF860芯片选型避坑指南：这些隐性指标你可能没考虑过

选型PF860芯片时，你是否只关注了主频和功耗这些基础参数？工业场景下的隐性指标往往决定了芯片的实际效能和长期可靠性。本文将帮你建立系统化的评估框架，从性能、环境适应性、成本结构和开发生态四个维度，避开选型中的常见陷阱。

一、为什么同类DSP芯片不能直接替换PF860？

在工业通信领域，PF860属于新一代DSP架构芯片，其核心优势在于实时信号处理能力与确定性的响应延迟。这与消费级DSP芯片有本质区别：

• 工业场景要求毫秒级的任务周期稳定性，普通芯片在振动环境下可能出现时序漂移
• 通信协议栈的硬件加速模块是PF860的差异化设计，软件解码方案会增加CPU负载
• 内置的ECC内存校验机制能有效防止电磁干扰导致的数据错误

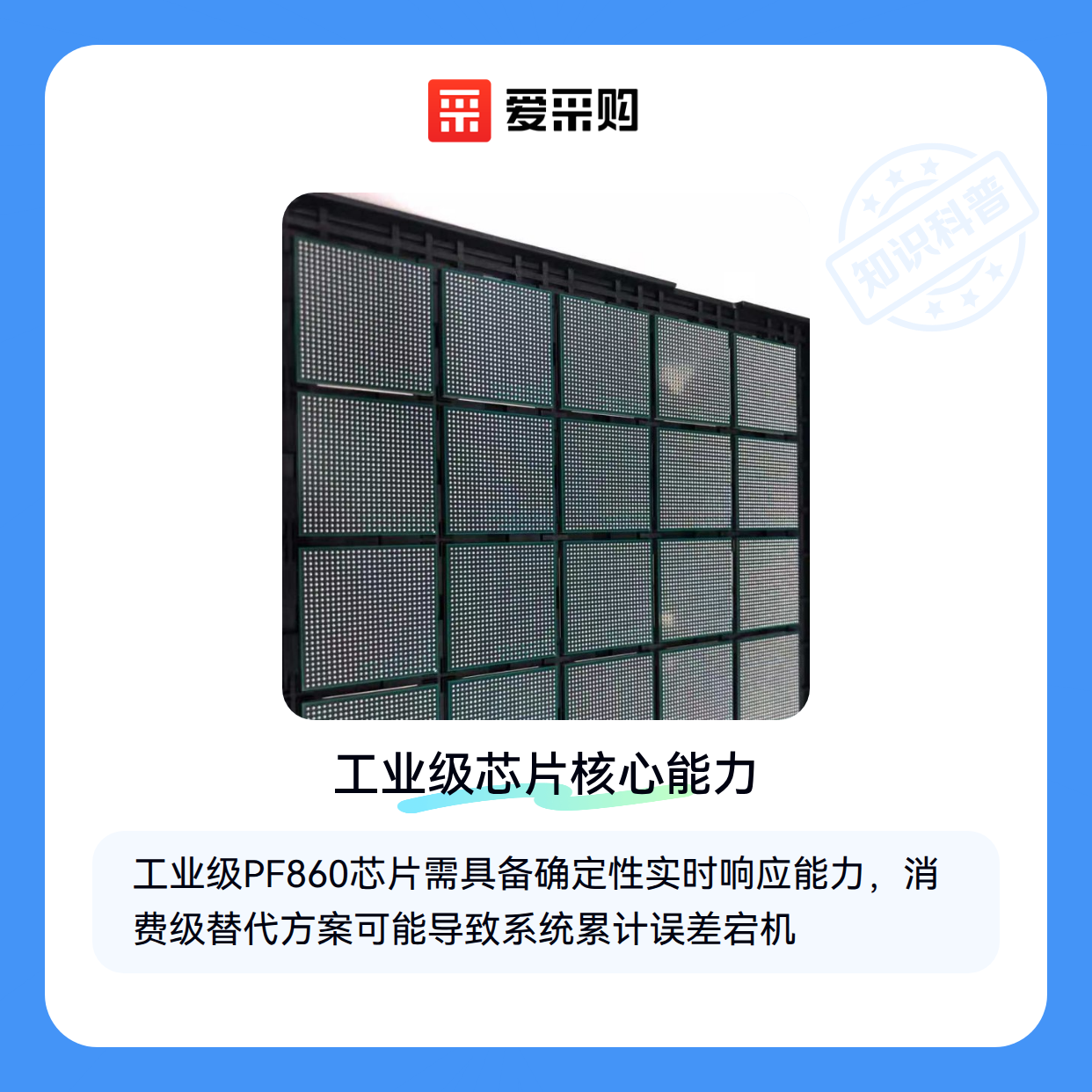

许多选型失误源于对'功能相似'的误解。例如用消费级芯片替代PF860，初期测试可能通过，但在连续运行数月后会出现累计误差导致系统宕机。

判断芯片是否真能替代PF860，首先要确认你的应用场景是否需要这三项能力：确定性实时响应、抗工业环境干扰、以及硬件级协议加速支持。

二、温度适应性与时钟精度如何影响实际部署？

PF860标称的工作温度范围看似与竞品相近，但工业现场的真实考验在于：

• 昼夜温差导致的晶体振荡器频偏会累积影响通信同步精度
• 设备机柜内部可能存在比环境温度更高的局部热点
• 冷启动时某些功能模块需要更长的稳定时间

这些隐性需求反映在选型上，需要特别关注：

• 温度补偿时钟的实际精度曲线，而非仅看室温下的理论值
• 散热设计余量与芯片内部温度传感器的分布位置
• 低温启动特性的验证数据，尤其是带载状态下的表现

对于振动环境（如机床控制），还需结合机械特性评估芯片封装的抗冲击等级与焊点可靠性，这往往比参数表上的MTBF值更具实际参考意义。

三、模块化还是集成化？PF860芯片的替代方案对比

当PF860芯片的采购面临灵活性或功耗的权衡时，FPGA方案常被作为替代选项。但两者的适用场景差异明显：

• 需要频繁调整算法或接口协议的实时控制系统，FPGA的模块化设计更具优势
• 对长期运行稳定性要求更高的工业通信节点，集成化的DSP芯片往往表现更可靠
• 功耗敏感型设备中，PF860的低功耗架构通常能减少散热设计复杂度

嵌入式芯片在成本敏感型项目中可能更具吸引力，但需注意其开发工具链的成熟度。部分国产DSP芯片虽价格优势明显，但配套的烧录器和调试工具版本兼容性需要额外验证。

实际选型中，建议先明确三个关键决策点：

1. 项目后期是否需要频繁变更信号处理流程
2. 现场环境对芯片长期运行的振动/温度耐受要求
3. 现有开发团队对工具链的熟悉程度

这种对比本质上是对'即时成本'和'全周期成本'的取舍。FPGA的初期采购成本可能更低，但后续维护时版本迭代带来的隐性成本往往被低估。

四、为什么PF860芯片的配套工具链会成为隐性成本？

采购PF860芯片后，开发工具链的适配性往往成为第一个拦路虎。不同于消费级芯片的即插即用，工业级芯片的烧录器、调试接口甚至电源模块都可能存在版本兼容问题。

• 烧录器固件版本需与芯片内部Bootloader匹配，否则会导致程序写入失败
• 电源模块的纹波系数若超出芯片要求，可能引发ADC采样精度下降
• 调试接口协议差异会使标准JTAG探头无法识别核心

芯片测试夹具的选择直接影响量产效率。工业场景下需要兼顾测试覆盖率和操作便捷性，例如支持多site并行的夹具能减少换线时间，而带防静电设计的夹具则能降低芯片在测试环节的损伤风险。

这些配套设备的采购成本容易被低估，建议在选型阶段就向供应商索要完整的工具链兼容性清单，避免后期追加预算。

五、如何避免PF860芯片在产线环境中的隐性失效？

电磁兼容设计是工业现场最容易忽视的环节。PF860芯片虽然本身具备较强抗干扰能力，但实际应用中仍需注意：

• PCB布局时避免数字信号线与高频电源平行走线
• 芯片底部接地焊盘必须通过足够数量的过孔连接至地层
• 固件中需启用看门狗和内存校验等安全机制

散热方案的选择取决于安装环境。在密闭机柜中，仅靠芯片散热片可能不够，需要配合耐高温导热硅胶将热量传导至机壳。使用精密镊子安装散热片时，要注意避免施加过大压力导致芯片封装变形。

这些细节问题不会在数据手册中重点标注，却直接影响设备长期稳定性，建议在工程样机阶段就进行针对性验证。

PF860芯片的选型本质是系统工程决策。从核心参数到工具链适配，从电磁兼容到散热设计，每个环节都需要放在具体应用场景下评估。建议建立包含技术指标、配套成本、维护难度三维度的评估矩阵，用动态视角跟踪芯片全生命周期表现。
