硅二极管选型时，这些关键点帮你避开雷区

选型硅二极管时，击穿电压往往是工程师最关心的参数之一——它直接决定了器件在高压环境下的可靠性。但容易被忽视的是，这个参数背后还关联着封装形式、散热设计和应用场景的匹配度。

一、为什么硅二极管的击穿电压如此关键？

当反向电压超过某个临界值时，硅二极管会突然失去阻断能力，这个临界点就是击穿电压。在实际应用中：

• 安全冗余设计：通常要求工作电压不超过击穿电压的70%，否则可能出现不可逆损伤
• 动态负载影响：开关电源等场景存在电压尖峰，需要预留更大余量
• 温度效应：高温环境下击穿电压会下降，工业级器件需要特别关注这一点

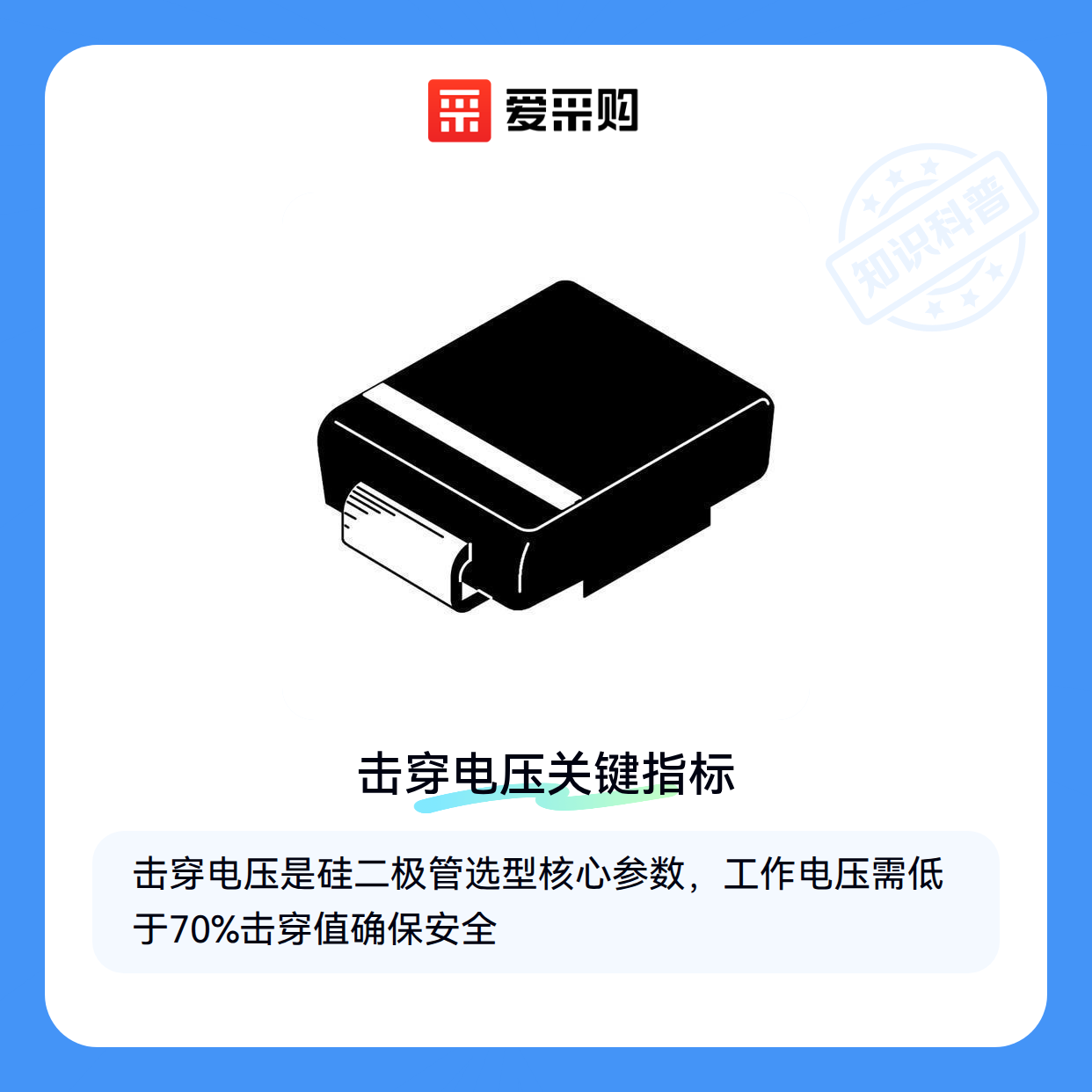

以常见的肖特基二极管 SMB为例，其20V的反向耐压值意味着在12V电路中才能稳定工作。击穿电压不是越高越好，过高的设计会导致正向导通损耗增加。

二、最小击穿电压：硅二极管选型的隐形门槛

某些特殊场景如浪涌保护、稳压电路，反而需要精确控制击穿电压值。这时平板硅二极管的结构优势就显现出来：

• 金属封装散热更好，能承受更高瞬态功率
• 双管结构可平衡电压应力分布
• 镜面工艺使击穿特性更稳定

这类器件在测试时要注意：用脉冲法测量比直流法更接近实际工况，因为瞬时过热可能改变击穿特性。⚠️ 切勿将标称值直接当作设计依据，留足20%以上余量是行业共识。

三、硅二极管与其他类型二极管的适用场景对比

根据电路需求不同，可能需要考虑替代方案：

当需要精确的电压钳位时，其雪崩击穿特性比普通硅二极管更可控，适合保护敏感电路

高压高温场景的升级选择，击穿电压可达1200V以上，但成本较高

3. 传统锗二极管
   低压场景仍有应用，但温度稳定性较差，逐渐被肖特基替代

核心判断逻辑：普通硅二极管适合大多数整流场景；需要精确击穿点选稳压管；超过1000V电压考虑碳化硅方案。

四、硅二极管安装和维护所需的配套工具

买对器件只是第一步，这些配套设备能避免后期隐患：

特别是TO-220封装的大电流器件，实测表明加装散热片可使寿命延长3倍

定期检测反向漏电流变化，能提前发现老化迹象

安装时特别注意：肖特基二极管的机械应力敏感，二极管安装夹具要避免过度挤压芯片部位。

五、硅二极管使用中容易被忽视的细节

从业十年见过太多因小失大的案例：

• 焊接温度：手工焊接超过3秒就可能损伤PN结，建议使用专用二极管焊接设备
• 引脚成型：弯曲位置距封装体至少5mm，防止内部引线断裂
• 清洁方式：不能用超声波清洗玻璃封装二极管

最容易被低估的风险：并联使用二极管时，由于正向特性差异会导致电流分配不均，必须严格筛选匹配参数。

硅二极管选型本质是平衡击穿电压、导通损耗和成本的关系。对于高压场景，建议优先考虑平板硅二极管结构；常规应用选择标准封装产品时，注意留足电压余量。配套的测试和维护工具投入，往往比器件本身更能决定长期可靠性。
