漆包线选型难题：为什么参数相同但效果差很多？

为什么同样规格的漆包线，实际应用效果却差异明显？这往往是选型时忽略了关键判断因素导致的。本文将帮你理清漆包线选型的核心冲突点，避免仅凭参数表做决策。

一、漆包线的基础分类与核心差异

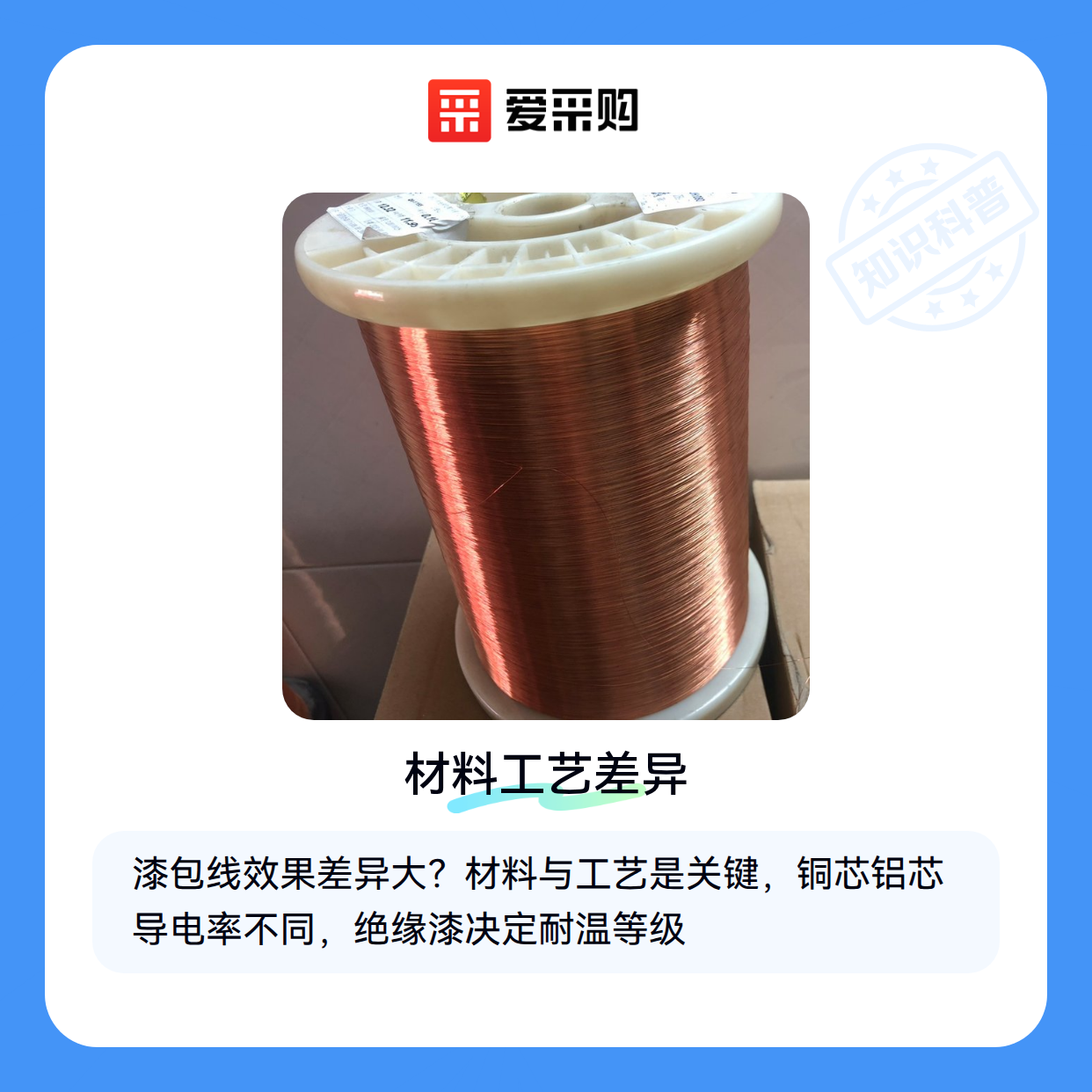

漆包线的性能差异首先源于基础材料选择。常见的铜芯、铝芯或铜包铝芯直接影响导电率和成本，而聚酯、聚氨酯等不同绝缘漆则决定了耐温等级和机械强度。

圆线与扁线的结构差异也值得注意：

• 圆线更适合高频场景下的绕线工艺
• 扁线在空间受限的电机槽内填充率更高
• 特殊场景可能需要定制异形截面

这些基础分类决定了漆包线的适用边界，但真正影响使用效果的往往是更隐蔽的工艺细节。

二、参数表不会告诉你的三个关键判断

漆膜均匀度是首要隐蔽指标。肉眼难以观察的厚度波动会导致局部绝缘失效，尤其在漆包扁线的边缘处更容易出现涂覆不均。

其次是退火工艺的稳定性。过度退火会降低机械强度，而不足的退火则影响延展性——这解释了为什么同规格线材的绕制破损率可能相差甚远。

最后要考虑漆层与导体的附着力。附着力不足的线材在温差变化大的环境中容易产生裂纹，这也是新能源电机早期失效的常见原因之一。

三、如何根据应用场景匹配漆包线类型？

选择漆包线时，仅对比导体直径、耐温等级等基础参数远远不够。实际应用中，电磁损耗、机械强度、环境耐受性等隐性指标往往决定了最终性能差异。以下是三种典型场景的选型逻辑：

• 高频变压器绕组：优先考虑介电损耗更低的聚酰亚胺漆包线，其高频特性可减少涡流损耗
• 新能源电机槽满率优化：扁线结构能提升空间利用率，但需同步评估漆膜延展性与铜材纯度
• 高温环境长期运行：耐热等级只是基础门槛，还需验证漆膜在热循环后的附着力变化

聚酰亚胺漆包线虽然单价较高，但在变频器、伺服电机等需要承受高频脉冲电压的场景中，其耐电晕性能可显著延长设备寿命。而普通聚酯漆包线在静态工况下性价比更高，但长期处于振动环境时可能出现漆膜龟裂。

扁线漆包线的选型需要特别注意导体宽厚比。过薄的扁线在绕制时容易发生边缘翘曲，而过宽的扁线则可能因集肤效应增加交流阻抗。对于新能源驱动电机等对功率密度要求严格的场景，建议选择宽厚比经过优化的专用型号。

最终决策时，建议先向供应商索取相同参数下不同批次产品的实测数据对比，重点关注漆膜连续性检测报告和高温老化试验结果。这比单纯比较价格或认证证书更能反映实际质量稳定性。

四、绕线模具和张力控制如何影响漆包线使用效果？

漆包线在实际应用中，绕线模具的选择直接影响绕线精度和效率。不同线径和绕制需求需要匹配特定模具类型，例如细线绕制对模具的导向槽精度要求更高，而大线径绕制则需考虑模具的机械强度。 绕线模具的材质和结构设计差异会导致绕线过程中漆包线表面损伤风险不同，进而影响最终产品的电气性能。

张力控制是另一个容易被忽视的关键配套。漆包线在绕制过程中张力不稳定会导致线圈松紧不均，影响后续浸漆工艺的渗透效果。手动张力控制器适用于小批量生产，而数控变频绕线机配备的莱默尔张力控制器能更好地保持张力恒定，尤其适合高精度要求的电机绕组场景。

配套设备的选择需要与漆包线参数和使用场景匹配：

• 细线径（0.1mm以下）优先考虑带激光测径仪的绕线系统
• 高频绕制场景需要关注绕线机的散热性能
• 异形线圈制作需配备专用绕线模具 这些配套差异正是相同参数漆包线产生效果差距的重要原因之一。

五、漆包线使用中哪些测量环节容易产生误差？

线径测量是确保漆包线性能的关键环节。实际使用中，不同测量方式可能产生显著差异：机械式线径测量仪受操作者力度影响较大，而激光测径仪虽然精度更高，但需要定期校准。测量时建议取多个点位数据，避免局部漆膜不均匀导致的误判。

储存环境对漆包线性能的影响常被低估。长期存放时，有机硅绝缘漆包线需要避光防潮，普通聚酯漆包线则要远离化学溶剂。使用前建议用恒温烘箱进行预热处理，尤其在高湿度地区，这能有效减少漆膜中的气泡残留。

绕线过程中的常见操作误区：

• 过度弯曲会导致漆膜开裂，转弯半径应大于线径的3倍
• 绕制张力过大可能造成导体变形，影响导电性能
• 多层绕制时未使用层间绝缘材料容易引发匝间短路 这些细节差异往往在参数表上无法体现，却直接影响最终产品的可靠性。

选择漆包线时，参数表只是起点。实际效果差异往往来自配套设备的匹配度和使用细节的把控。建议先明确应用场景对绕线精度、环境耐受度的要求，再反向确定合适的漆包线类型及配套方案，最后通过规范的测量和操作流程确保性能稳定。可靠的供应商不仅能提供合格产品，更应具备配套技术指导能力。
