卡环虽小，却是机械传动系统中不可忽视的“安全锁”——它失效时往往连带引发轴承脱落、齿轮错位等连锁反应。选对
轴用还是孔用？卡环选型先看这3个维度

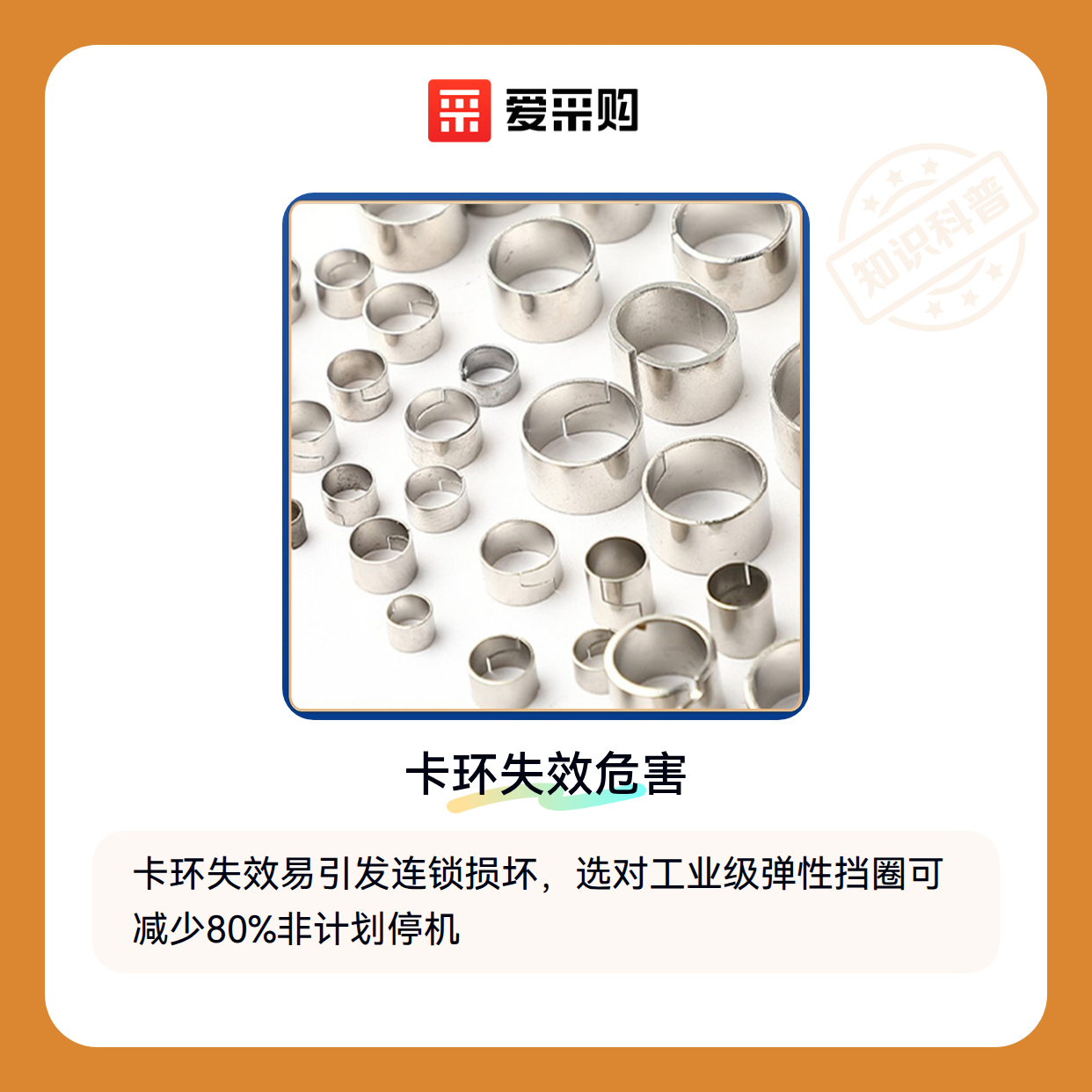

4小时前一、为什么卡环失效总是连带损坏其他部件？
卡环的核心作用是在轴向固定旋转部件，其失效通常源于三个隐蔽问题：
- 受力错配：普通
弹性挡圈 承受径向力时易变形，而轴用/孔用设计专为轴向负载优化 - 材质疲劳：碳钢卡环在潮湿环境中易锈蚀，304不锈钢版本寿命可提升3倍以上
- 安装误差：卡环槽加工精度不足0.1mm时，会导致
钢丝挡圈 局部应力集中
这类问题在采煤机截齿、泵阀轴承等场景尤为突出。最近一批矿用设备检修数据显示，47%的卡环失效案例伴随轴承座磨损。
二、从E型到C型：卡环的力学密码
卡环的防脱能力取决于其截面形状与受力方向的关系：
- E型卡环：通过三面接触形成多点支撑，适合高频振动场景
- C型卡环：开口设计便于安装，但需配合
止动环 使用 - 反向孔用IRTW：65锰钢材质，专为超薄壁孔设计（厚度可至0.5mm）
常见误区是把轴用卡环装在孔内——这会导致接触面积减少60%。正确的匹配原则是：轴用卡环外径=轴径+0.2mm，孔用卡环内径=孔径-0.3mm。
三、不同安装场景该选哪种卡环？
| 类型 | 最佳场景 | 极限转速 |
|---|---|---|
| 轴用卡环 | 传动轴/齿轮箱 | 8000rpm |
| 孔用卡环 | 轴承座/阀体 | 5000rpm |
| 分体式卡环 | 不可拆卸轴 | 3000rpm |
轴用卡环在机器人关节等精密传动中表现突出。某自动化产线升级后，改用带ACP处理的
孔用卡环更注重密封性。风电塔筒内的
四、没有专用工具，卡环安装就是灾难
卡环安装的三大痛点：
- 弹飞伤人：未使用
防爆卡簧钳 时，崩飞的卡环速度可达30m/s - 变形失效：手工撬装会导致
C型卡环 开口度超过15° - 定位偏差：普通尖嘴钳无法保证卡环完全入槽
解决方案是匹配专用工具——比如7寸弯嘴钳适合狭窄空间，而铍青铜材质的防爆款可用于易燃环境。
五、卡环安装后出现松动怎么办？
- 预防阶段：安装前用千分尺测量槽宽，公差应控制在±0.05mm内
- 应急处理：轻微松动时可加装
轴用卡环钳 二次压紧 - 长期方案：转速超过5000rpm的设备建议每3个月做一次卡环探伤
日本某汽车厂的经验是：用ENGINEER PZ-02智能钳安装的卡环，首次松动率降低72%。
选卡环本质是选系统可靠性。先确定轴径/转速/负载三个参数，再匹配对应类型的卡环和工具——这比单纯追求材质更能解决根本问题。遇到极端工况时，不妨组合使用轴用挡圈卡扣和止动环形成双重保险。
