半导体设备选型从来不是简单的参数对比,而是对工艺适配性、系统兼容性和长期维护成本的综合考量。选错设备可能让整条产线效率下降30%,但市面上光

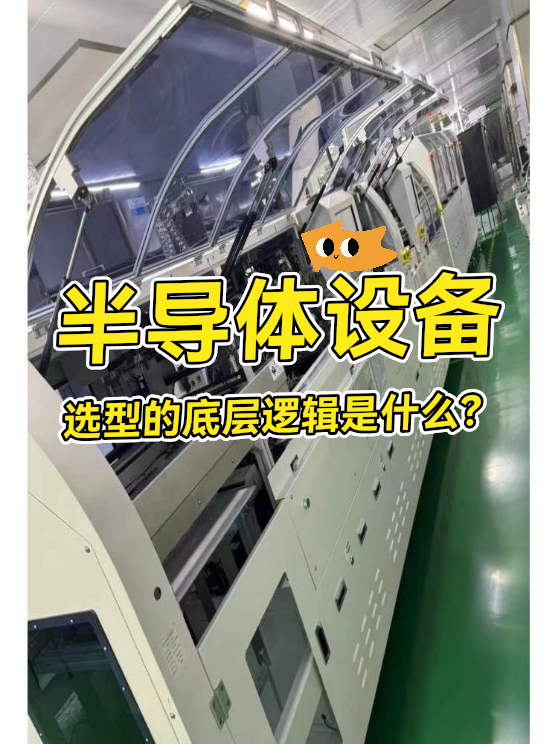

半导体设备选型的底层逻辑是什么?
18小时前一、为什么半导体设备选型需要系统思维?
半导体制造就像精密钟表,每个环节的设备必须严丝合缝。常见的误区是孤立看待单台设备性能,比如:
- 只看
光刻机 的分辨率,却忽视与前后道晶圆贴片机 的传输匹配 - 追求
薄膜沉积设备 的镀膜速度,但腔体材料与工艺气体发生反应 - 忽略
蚀刻设备 的废气处理能力,导致后期环保改造成本翻倍
真正的决策起点是工艺流程图——从晶圆进场到成品封装,每个环节的设备选择都会产生连锁反应。🔍
二、设备性能参数之外的三个真实决策维度
参数表只能告诉你设备能做什么,而这三个维度决定它是否适合你:
- 工艺窗口兼容性
比如半导体扩散炉 的温度曲线是否匹配你的掺杂工艺,某些型号支持600~1300℃宽域控温,但实际生产可能只需要800℃稳定区间,多花的成本换不来价值。
系统接口标准化
设备间的机械手传输、数据通信协议必须无缝对接。曾有用户买了高精度化学机械抛光设备 ,却因传送带高度差导致晶圆破损率飙升。维护响应时效
关键部件如半导体封装设备 的模具寿命、热压头更换周期,直接影响停产风险。偏远地区工厂更要考虑备件库存策略。⚠️
三、不同工艺环节的设备匹配方案
根据核心工艺环节,设备选型分化为四条路径:
- 图形化制程
光刻机 +蚀刻设备 组合决定最小线宽,需同步考虑掩膜版适配性和侧壁粗糙度控制。部分8英寸产线会搭配二手设备降低成本。
- 掺杂改性工艺
离子注入机 适合浅结器件,而高温半导体扩散炉 更适合深结应用。中束流机型在均匀性和吞吐量间取得平衡。
薄膜生长
PECVD适合介电层,而LPCVD更匹配多晶硅沉积。注意反应腔的洁净度等级与你的产品良率要求匹配。后道封装
半导体封装设备 的精度要与前道制程误差兼容,比如打线机必须补偿晶圆翘曲量。🔧
四、容易被忽视的辅助系统配置
主设备到位后,这些配套系统决定实际产能上限:
- 工艺气体处理
气体纯化系统 的露点控制直接影响氧化层质量,某些场景需要将氧气纯度提升到99.9995%以上。
- 真空环境保障
干泵+分子泵组成的真空泵 机组必须匹配工艺抽速需求,比如快速循环的ALD设备需要更高抽速。
- 晶圆存储运输
超纯水设备 电阻率需维持在18.2MΩ·cm,而防静电晶圆盒 的材质选择影响颗粒污染水平。
五、设备进场后如何避免效率折损?
新设备调试期常有这三个坑:
- 静电防护漏洞
未使用防静电晶舟盒 搬运晶圆,导致器件击穿。建议所有接触点表面电阻控制在10^6~10^9Ω。
环境振动干扰
精密测量设备如晶圆检测设备 需要独立地基,与大型机械隔离安装。操作员习惯冲突
新设备界面逻辑与旧系统差异大,建议用视频教程+模拟操作台过渡。📌
从工艺反推设备需求,比从设备参数倒推工艺更靠谱。重点关注
