深硅刻蚀设备采购中，这个参数选错可能让你损失百万
15小时前一、深硅刻蚀与其他刻蚀工艺的本质区别

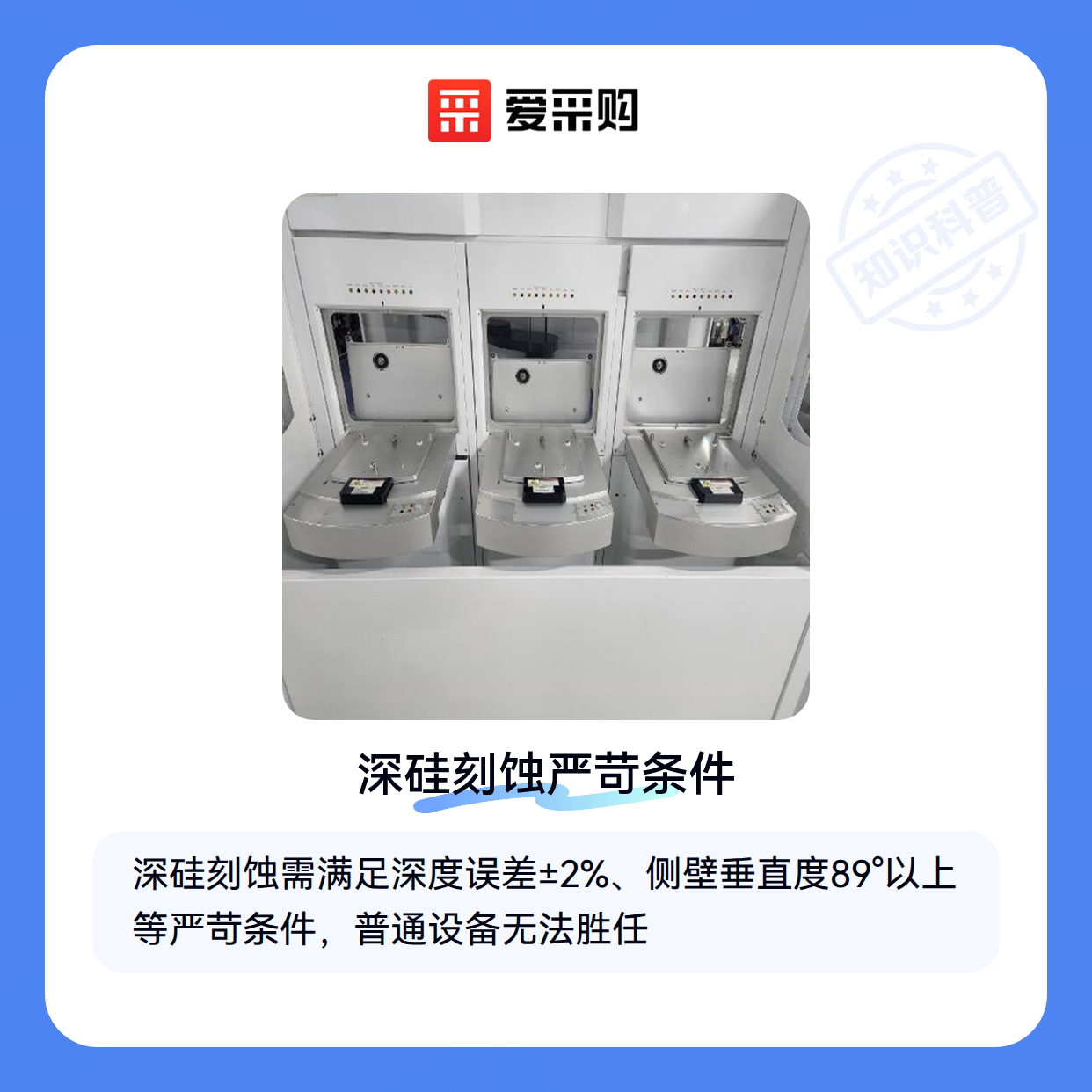

不同于常规刻蚀，深硅刻蚀需要同时满足三个严苛条件：
- 深度控制：刻蚀深度误差需控制在±2%以内
- 侧壁垂直度：深宽比超过10:1时仍要保持89°以上角度
- 选择比：对掩膜材料的刻蚀选择比需达到100:1以上
这类工艺常见于MEMS传感器、TSV硅通孔等精密器件制造。目前主流的
关键结论：深硅刻蚀不是普通干法刻蚀的简单升级，而是需要特殊设计的工艺系统 ⚙️
二、为什么深硅刻蚀对高深宽比结构如此关键
当刻蚀深度超过50μm时，传统工艺会面临三个技术瓶颈：
- 离子传输效率下降：深孔底部等离子体密度不足导致刻蚀速率骤降
- 副产物堆积：反应生成物无法及时排出会造成侧壁粗糙度恶化
- 热管理失控：局部温度升高可能引发光刻胶碳化
这解释了为什么专业
- 高频脉冲电源（通常13.56MHz）
- 多级气体分布系统
- 主动温控腔体（精度±1℃）
关键结论：没有针对深硅优化的设备架构，良率损失可能高达30% ⚠️
三、如何根据产品需求选择刻蚀工艺路线
| 方案 | 适用场景 | 成本敏感度 |
|---|---|---|
| 干法刻蚀 | 高精度图形转移 | 中高 |
| 湿法刻蚀 | 各向同性去除 | 低 |
| 等离子体刻蚀 | 复杂三维结构 | 高 |
具体到设备选型时要注意：
- 干法刻蚀：优先考虑自动阻抗匹配和精确充气系统，如
干法刻蚀设备 的316不锈钢腔体能减少污染 - 湿法刻蚀：适合预算有限且对精度要求不高的场景，但需注意废液处理成本
关键结论：先明确产品结构的深宽比要求，再反向推导设备参数 📊
四、容易被忽视的配套系统如何影响整体良率
采购主设备后，这些配套环节常成为"隐形杀手"：
- 气体纯度：99.999%以上的高纯刻蚀气体是基础要求，SF6等气体含水量需<1ppm
- 载具适配性：专用
晶圆载具 要满足：- 热膨胀系数匹配硅材料
- 表面粗糙度<0.1μm
- 真空系统：涡轮分子泵的极限真空需达到10⁻⁷ Torr级
关键结论：配套系统的投入约占设备总成本的15-20%，但能避免80%的异常停机 🛠️
五、操作人员最常犯的5个工艺设置错误
- 忽略腔体清洁周期：每50小时必须进行等离子清洗
- 气体比例固化：应根据刻蚀深度动态调整CF4/O2混合比
- 功率设置一刀切：深孔阶段需降低功率防止侧壁损伤
- 忽略晶圆温度：超过80℃会导致
光刻胶 失效 - 跳过预刻蚀校准：新批次材料必须做5-10分钟工艺验证
关键结论：建立标准化操作手册可减少50%以上的人为失误 📝
深硅刻蚀设备的选型本质是工艺需求与技术参数的精确匹配。从
