可重构芯片如何突破传统芯片的局限？

面对传统芯片在灵活性和适应性上的局限，可重构芯片如何成为更优解？本文将带您了解其核心优势及适用场景。

一、可重构芯片与传统芯片的核心差异

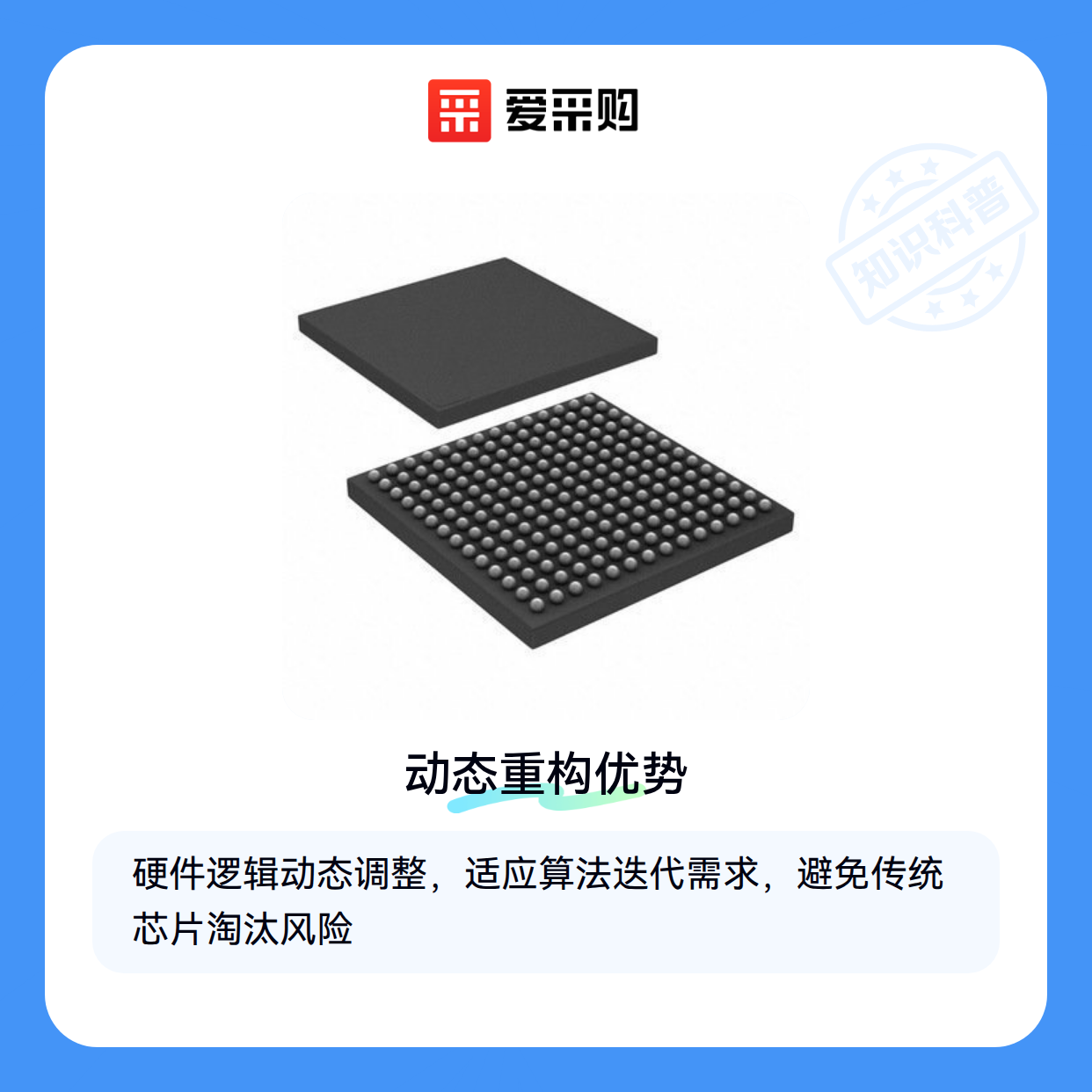

可重构芯片的核心在于其硬件逻辑可动态调整，而传统芯片的电路结构一旦制造完成便无法更改。这种特性使可重构芯片能适应不同任务需求，尤其适合算法迭代频繁的场景。

从类型上看，可重构芯片主要分为两类：

• 基于可编程门阵列（FPGA）的架构，适合需要高度并行计算的任务
• 嵌入式信号处理专用型，针对特定算法优化，能效比更高

理解这一差异后，我们才能更准确地评估可重构芯片在不同应用场景中的实际表现。

二、可重构芯片如何突破传统架构的限制

在嵌入式信号处理等实时性要求高的场景中，可重构芯片的优势尤为明显。它能在保持硬件效率的同时，通过重新配置来适应新的算法标准。

相比传统ASIC芯片，可重构方案解决了三个关键问题：

• 避免算法迭代导致的硬件淘汰
• 缩短从研发到量产的周期
• 实现单硬件平台的多功能支持

这些特性使得可重构芯片成为工业控制、通信基带等领域的理想选择，但具体选型仍需结合应用场景的算力需求。

三、如何根据应用场景选择可重构芯片？

选择可重构芯片时，首先要明确应用场景的核心需求。动态可重构芯片适合需要频繁调整硬件逻辑的场景，如信号处理或实时系统优化；而AI加速芯片则更适合专注于机器学习任务的高效执行。

• 动态可重构芯片：适用于算法迭代频繁或需要灵活适配多种协议的场景，例如通信基带处理或工业控制。
• AI加速芯片：更适合固定计算密集型任务，如视觉识别或自然语言处理。

动态可重构芯片的优势在于其硬件可编程性，能够根据任务需求重新配置逻辑单元，但可能牺牲部分能效比。相比之下，AI加速芯片通常针对特定计算模式优化，在功耗和性能平衡上更有优势。

如果项目需要兼顾灵活性和性能，可考虑搭配使用两类芯片：用动态可重构部分处理接口适配和协议转换，AI加速芯片专注核心算法运算。这种组合在边缘计算设备中尤为常见。

选型时还需注意封装形式和接口兼容性。BGA封装的芯片更适合高密度集成，而多平台兼容的接口设计能减少后续扩展成本。

四、如何为可重构芯片搭建完整的操作环境？

采购可重构芯片后，操作环境的搭建直接影响其性能发挥和长期稳定性。防静电和无尘是两大核心要求：静电可能损坏芯片内部电路，而灰尘堆积会导致散热效率下降。

• 基础防护：防静电手环和防静电防护垫是操作人员的标准配置，配合实验室无尘操作台可满足大部分场景需求
• 散热管理：高导热系数散热膏能有效填补芯片与散热片之间的微小空隙，避免局部过热

调试阶段需要专门的工具支持。逻辑分析仪和信号发生器帮助验证重构后的电路功能，而芯片引脚测试仪能快速定位物理连接问题。对于需要频繁更换芯片的场景，不锈钢材质的芯片拔取器既能保护引脚又避免徒手操作带来的静电风险。

存储条件同样不可忽视。短期存放建议使用防潮存储箱，长期保存则需配合防氧化封装材料。这些配套投入虽小，却能显著降低后续维护成本。

五、哪些操作细节最容易被忽视？

可重构芯片的散热处理需要特别注意。与传统固定功能芯片不同，其动态重构会导致热源分布变化：

1. 涂抹散热膏时应覆盖整个芯片表面，厚度控制在能隐约看到芯片文字标识的程度
2. 每季度检查散热膏状态，出现干裂或油粉分离需立即更换
3. 避免不同品牌散热膏混用，化学兼容性问题可能导致导热性能下降

重构操作前的环境检测常被跳过，但至关重要。使用防静电手环监测仪确认接地电阻达标，同时用温湿度计检查操作环境是否在芯片规格书允许范围内。这些步骤看似繁琐，却能避免多数非硬件故障。

定期维护时，不要直接使用压缩空气清洁芯片表面。高速气流可能将灰尘压入BGA焊点间隙，建议先用软毛刷轻扫，再用低风速静电吹尘枪处理。

可重构芯片的价值实现需要系统化考量：从配套的防静电环境搭建，到散热膏等耗材的规范使用，每个环节都影响着最终性能表现。建议根据实际重构频率和运行负荷，平衡前期投入与长期维护成本，让芯片的灵活性真正转化为业务优势。
