继电器控制电路设计中的三个致命疏忽

继电器控制电路看似简单，却常常因为设计细节的疏忽导致设备停机、触点烧毁甚至安全事故。本文将帮你避开三个最致命的错误选择，这些经验来自上百个工业现场的实际教训。

一、为什么简单的继电器电路会成为设备故障重灾区？

工业设备中80%的继电器故障都源于控制电路设计不当。看似可靠的[继电器控制电路]背后隐藏着三个典型陷阱：

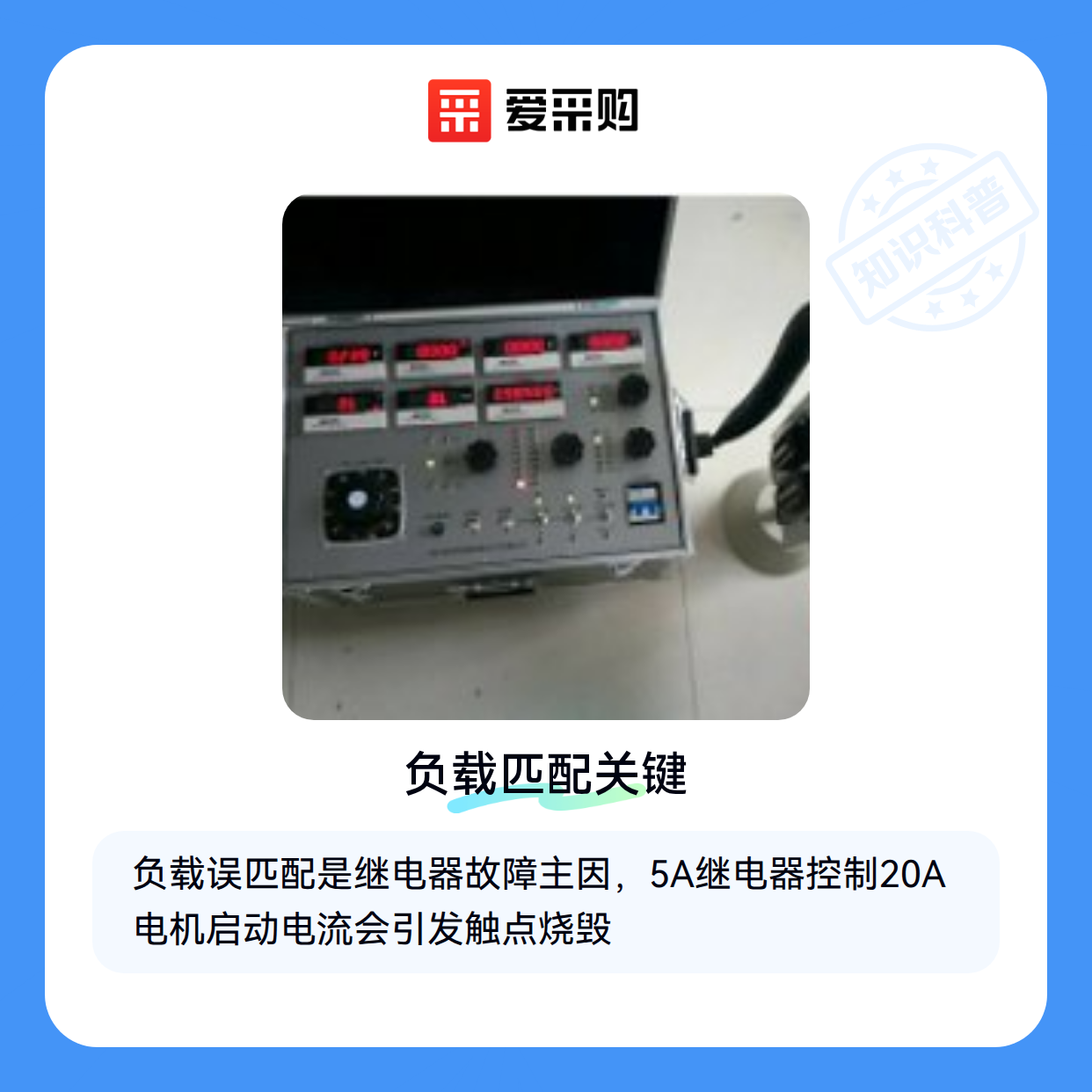

• 负载误匹配：用5A继电器控制瞬间峰值20A的电机启动电流
• 电压波动盲区：未考虑电网电压波动导致的线圈吸合不良
• 触点保护缺失：感性负载断开时产生的反向电动势直接冲击触点

这些问题在[中间继电器控制电路]中尤为突出。比如某自动化生产线因使用普通继电器控制电磁阀群，三个月内更换了37个继电器，后来改用带[低压继电器控制电路]设计的型号才解决问题。

二、继电器触点寿命与负载特性的隐藏关系

继电器的触点寿命不是固定值，而是与负载类型强相关：

• 阻性负载（如加热管）：触点寿命最长，可达10万次以上
• 感性负载（如电磁阀）：寿命直接减半，需配合[继电器触点保护器]
• 容性负载（如变频器）：最危险，可能引发触点粘连

关键指标常被忽略：
继电器的标称电流是在阻性负载下的数据，控制电机等感性负载时，实际承载能力要打6-8折。这也是为什么很多[继电器驱动电路]要预留3倍以上的电流余量。

三、不同工况下继电器控制电路的优化配置方案

对于需要每秒动作数十次的包装机械，[固态继电器控制电路]是更优选择。某食品厂改用固态方案后，继电器年更换量从53个降至2个。

需要定时循环控制的场合，比如喷淋系统，[时间继电器控制电路]能避免机械计时器的磨损问题。但要注意环境温度对电子元件的影响。

四、容易被忽略的继电器电路保护配件

90%的电路保护投入应该放在这三个地方：

1. 触点保护：用[继电器触点保护器]吸收开关瞬态电压
2. 线圈保护：并联二极管抑制反向电动势
3. 整体监测：配置[继电器测试仪]定期检查接触电阻

某化工厂在加装触点保护后，继电器平均寿命从8个月延长到4年。特别提醒：保护器的安装位置距离继电器不能超过30cm，否则效果大打折扣。

五、让继电器控制电路寿命翻倍的日常维护技巧

• 季度维护必做项：

  1. 用酒精棉清洁触点氧化层
  2. 检查[继电器线圈]接线端子松动
  3. 测试散热片温度（超过60℃需加装[继电器散热片]）

• 年度深度维护：

  1. 更换老化的触点保护元件
  2. 校准时间继电器计时精度
  3. 整体绝缘电阻测试

某纺织厂通过每季度给[继电器散热片]清灰，使设备故障率下降40%。记住：积尘是散热效率的第一杀手。

继电器控制电路的设计质量直接决定设备稳定性。先明确负载特性（阻性/感性/容性），再选择匹配的继电器类型（电磁/固态/时间），最后配齐保护配件。对于关键设备，建议预留20%的电流余量和30%的触点寿命余量。当遇到复杂工况时，[继电器驱动电路]的专业设计能帮你省下大量维修成本。
