加法器运放买回来后，调试比选型更关键

加法器运放买回来后，调试比选型更关键。很多工程师花大量时间比较参数，却忽略了实际应用中信号混合的稳定性问题——这篇文章帮你理清从选型到调试的全套逻辑。

一、加法器运放到底在解决什么信号处理难题？

同相加法器运放和反相加法器运放的核心价值，是把多个模拟信号无失真地混合输出。但现实中常遇到三种典型问题：

• 阻抗失配：输入信号源内阻差异导致加权比例漂移
• 共模干扰：多路信号叠加时引入的噪声被放大
• 动态范围压缩：输出饱和导致有效信息丢失

这些问题本质上都是因为把加法器当作纯数学运算器件，而忽略了它作为模拟电路的实际物理特性。真正专业的用法，是要把信号源特性、布线寄生参数、供电质量都纳入设计考量。

加法器运放不是1+1=2的计算器，而是信号调和器——关键在"和"不在"加" 🔍

二、为什么说加法器运放的调试窗口期很关键？

通电后的前72小时是性能稳定的黄金窗口。此时元器件处于应力释放期，三个关键指标会显著变化：

• 输入失调电压漂移幅度
• 电源抑制比下降斜率
• 温升导致的增益误差

这个阶段需要用电流加法器或差分放大器做对比监测，记录参数变化曲线。很多后期暴露的噪声问题，其实在初期48小时就有征兆。

调试时建议保持输入信号在50%满量程，这样既能暴露问题又不会损坏器件。等参数漂移量稳定在±5%以内，才算通过老化测试。

好的加法器像葡萄酒，需要醒一醒才能展现真正风味 🕰️

三、不同信号混合需求下该选哪种加法器架构？

根据信号源特性选择电路拓扑，比单纯看带宽更重要：

• 同相架构适合：

  • 高阻抗信号源（>100kΩ）
  • 需要保持相位一致性的场景
  • 输入信号幅度差异小于10倍时

• 反相架构更适合：

  • 低阻抗信号源（<10kΩ）
  • 需要抑制共模噪声的场合
  • 要做精确比例混合时

特殊场景比如信号调理电路需要配合仪表放大器做前置处理。记住：加法器输入端的阻抗匹配，往往比运放本身的参数更重要。

选型不是选最好的运放，而是选最合适的信号接口方案 🧩

四、没有这些测试工具，加法器调试就像盲人摸象

买完加法器只是开始，这些配套设备决定了调试效率：

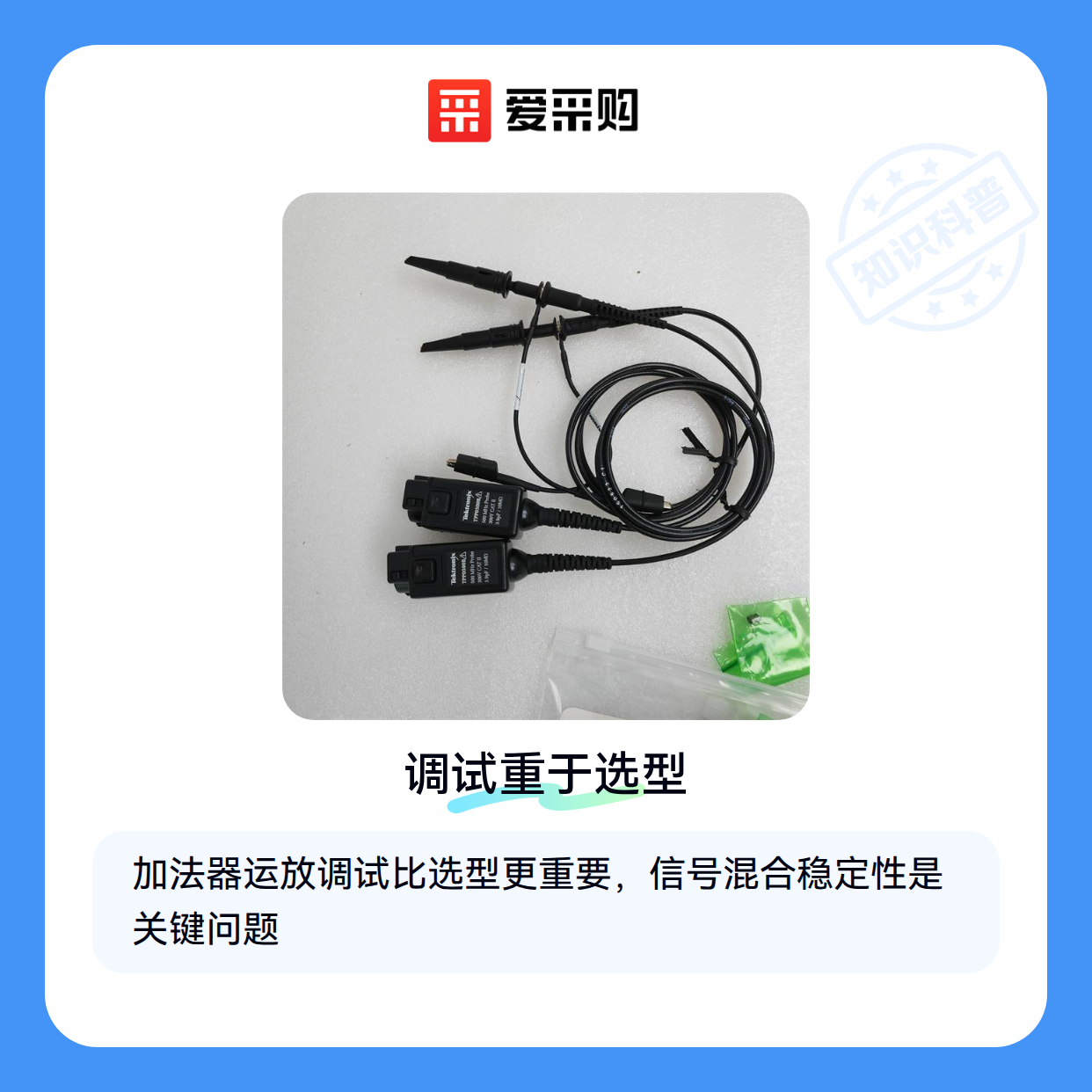

• 示波器探头要选：

  • 带宽至少是被测信号3倍
  • 输入电容小于5pF
  • 差分探头优先于单端

• 基准电压源需关注：

  • 短期稳定性优于1ppm
  • 输出阻抗低于0.1Ω
  • 温度系数可追溯

用精密电位器和电阻网络搭建比例验证电路，比直接依赖运放数据手册更可靠。毕竟实际PCB电路板上的寄生参数，会显著改变理论计算值。

调试是发现设计假设与物理现实差距的过程 🔬

五、调试加法器运放时，老工程师都盯哪些指标？

三个最容易忽视的细节指标：

• 建立时间（Settling Time）： 从阶跃输入到稳定在终值±0.1%内的时间，反映动态响应能力

• 过冲幅度（Overshoot）： 信号突变时的振荡峰值，超过5%就要检查补偿网络

• 交叉失真（Crossover Distortion）： 多路信号叠加时新增的谐波成分

建议用滤波器模块做输出频谱分析，很多时域表现正常但频域有问题的加法器，长期工作会导致信号质量持续劣化。

优秀的加法器不是没有失真，而是失真可预测可补偿 🎯

加法器运放的价值在于信号混合质量而非运算精度。选型时重点看输入阻抗匹配和抗干扰能力，调试阶段关注长期稳定性指标。配套的测试设备要能捕捉微小的参数漂移，这才是确保系统可靠的关键。
