不锈钢扎带选错材质，户外工程半年就锈穿

去年某沿海风电项目因扎带锈蚀导致电缆脱落，停机检修费用高达六位数——这往往是采购时忽略材质抗腐蚀性的代价。不锈钢扎带看似简单，但选错材质可能在关键场合造成连锁反应。

一、为什么化工和船舶行业对扎带锈蚀零容忍？

在腐蚀性环境中，普通金属扎带会快速失效，而不同行业对不锈钢束线带的要求差异显著：

• 化工/制药：强酸强碱环境需要抗化学腐蚀的316材质
• 船舶/海上平台：盐雾和高湿度要求抗氯离子腐蚀性能
• 新能源电池：电解液泄漏风险需要耐酸碱和绝缘涂层

某船用电缆项目对比测试显示：304材质扎带在海洋环境下18个月出现锈斑，而船用不锈钢扎带采用316材质+包塑工艺，同等条件使用寿命延长3倍。

二、304和316不锈钢在氯离子环境下的分水岭

两种主流材质的核心差异在于钼元素含量：

• 304不锈钢（06Cr19Ni10）
  • 钼含量：0%
  • 临界氯离子浓度：<200ppm
  • 典型失效：沿海地区1-2年出现点蚀
• 316不锈钢（06Cr17Ni12Mo2）
  • 钼含量：2%-3%
  • 临界氯离子浓度：<1000ppm
  • 优势：抵抗海水、漂白剂等氯化物侵蚀

⚠️ 特别注意：在含硫化物环境（如污水处理厂），两种材质都需搭配PVC涂层使用，避免硫化物应力腐蚀开裂。

三、沿海项目选316还是304？关键看这个指标

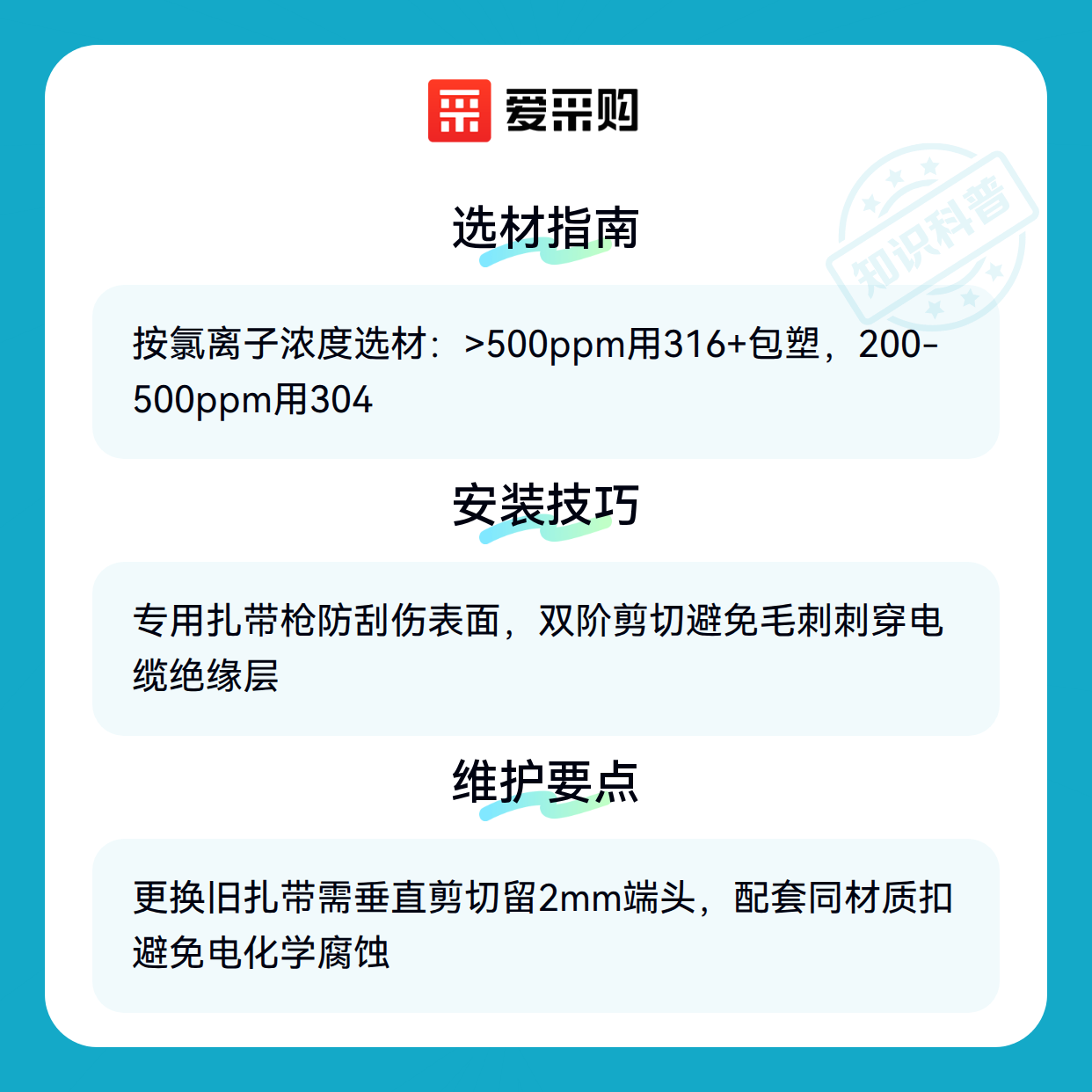

根据环境氯离子浓度和预算，可按此矩阵决策：

对于石油管道等高温场景，建议选择不锈钢锁紧扎带的加厚型号（如7.9mm宽），抗拉强度需≥800N。某LNG项目实测显示，标准4.6mm扎带在-60℃低温下脆断风险增加40%。

风电行业近年倾向使用不锈钢电缆扎带替代传统尼龙扎带，因后者在UV照射下2年老化率高达70%。但要注意不锈钢与电缆金属护套间的电偶腐蚀问题。

四、专业扎带枪如何避免锁紧时刮伤表面？

不锈钢扎带安装时常见两大痛点：

1. 手动拉紧易在表面留下划痕，成为腐蚀起始点
2. 剪断残留端时毛刺刺穿电缆绝缘层

专用不锈钢扎带工具的解决方案：

• 防滑齿设计：咬合面带橡胶涂层，减少金属间摩擦
• 双阶剪切：先压平再切断，避免产生尖锐切口
• 张力调节：预设4档拉力（20N-50N），防止过紧变形

五、剪断旧扎带时，这个动作会让新扎带寿命减半

维护更换时最易忽略的三个细节：

• 错误操作：用斜口钳直接斜剪，残留斜面加速应力集中
• 正确做法：使用扎带剪垂直剪切，保留2mm平整端头
• 配套选择：更换时优先采用同材质不锈钢扎带扣，避免电化学腐蚀
• 间距控制：重载场景下相邻扎带间隔≤电缆直径的10倍

化工装置检修时发现，使用碳钢工具安装的不锈钢扎带，其接触点锈蚀速度是其他部位的5倍。建议配套使用自锁式扎带枪和尼龙保护套。

实际采购时，先送样到现场做30天挂片测试比参数表更可靠。记住这个公式：总成本=（单价÷预期寿命）+更换人工费，不锈钢捆绑带的高初始成本往往被长周期摊销。关键部位建议直接上316材质，避免像某海上平台那样为省30%采购成本付出十倍维修代价。
